Erresistentziak, balazta-unitateak, erreaktoreak, potentzia-iragazkiak eta transformadoreak barne-zorro osoa eskaintzen dugu, aplikazio-eskakizun anitzak betetzeko pertsonalizazio aukera osoekin.

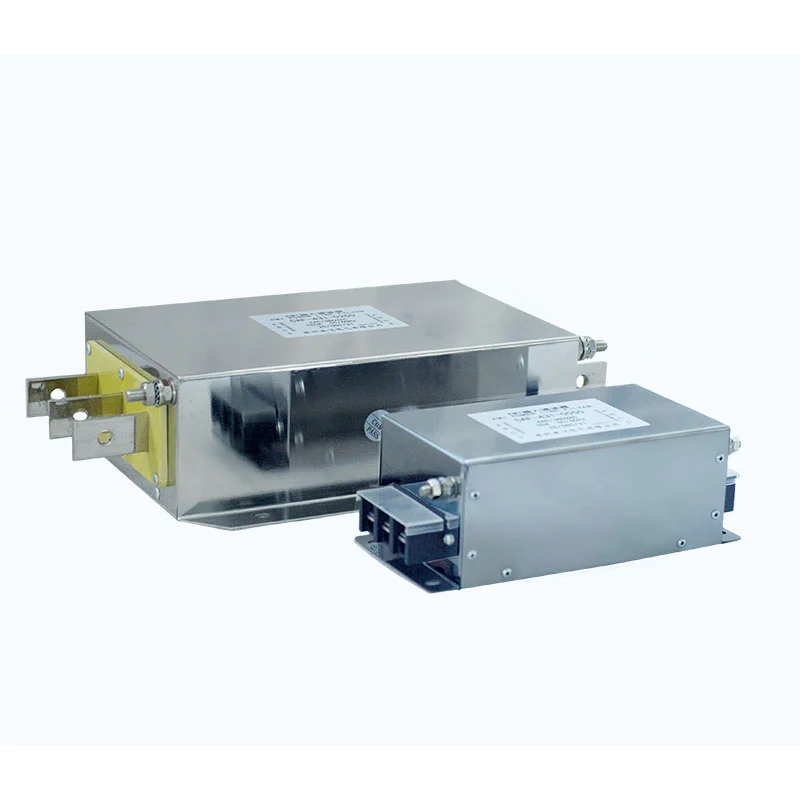

Dufew Electric Monofase Iragazkia potentzia-ekipo elektronikoek maiztasun handiko kommutazio-eragiketetan sortutako interferentzia elektromagnetikoak ezabatzeko diseinatuta dago.
AC elikadura-horniduraren eta ekipoaren sarrerako terminalen (L/N) artean instalatuta, iragazkiak induktoreak, kondentsadoreak eta moteltze-osagaiak erabiltzen ditu LC iragazte-sare optimizatua osatzeko. Zirkuituak inpedantzia handia ematen die nahi ez diren maiztasun handiko interferentzia-seinaleei, 50Hz/60Hz-ko potentzia-transmisio normala ahalbidetzen duen bitartean.
VFD sistema monofasikoen, serbo-unitateen eta etengailuen etengailuen funtzionamenduan zehar, maiztasun handiko kommutazio-zarata potentzia-kableetatik hedatu daiteke eta inguruko ekipo elektronikoei eragin diezaieke.
Iragazkiak eraginkortasunez murrizten ditu:
- Linea elektrikoen arteko interferentzia modu diferentziala
- Linea elektrikoen eta lurraren arteko modu komuneko interferentzia
- Egindako zarata elektromagnetikoen transmisioa
- EMCarekin erlazionatutako ekipoen funtzionamendu okerren arriskuak
Zirkuitu diseinu optimizatuaren eta osagaien parekatzearen bidez, Dufew Monofase Iragazkiak atenuazio-errendimendu egonkorra, ihes-korronte kontrolatua eta funtzionamendu fidagarria eskaintzen ditu industria-inguruneetan.
Iragazkiak induktoreak, kondentsadoreak eta moteltze-osagaiak integratzen ditu maiztasun-selektiboa den inpedantzia-sare bat sortzeko.
Diseinuak honako hau eskaintzen du:
- Maiztasun handiko interferentziaren atenuazioa
- Zarataren isolamendu hobetua
- Potentzia transmisio egonkorra
- EMC betetze-errendimendu hobetua
Kommutazio-gailuek sortutako interferentzia elektrikoak bi transmisio bideren bidez gertatzen dira normalean.
Linea elektrikoen artean gertatzen da eta, batez ere, kommutazio-zirkuituek eta potentzia bihurtzeko osagaiek eragiten dute.
Linea elektrikoen eta lurraren artean gertatzen da eta kontrol-sistema sentikorrak, komunikazio-gailuak eta doitasun-tresnei eragin diezaieke.
Dufew-ek iragazketa-zirkuitua optimizatzen du bi interferentzia moduak kentzeko eta sistemaren egonkortasun orokorra hobetzeko.
Iragazkiak ekipo elektronikoen eta elikatze-sarearen arteko interferentzia-transmisioa murrizten laguntzen du, eroapen txikiagoak onartzen ditu, EMC-ren errendimendua hobetzen du, inguruko ekipoen asaldurak murrizten ditu eta sistemaren funtzionamendu egonkorragoa da.
Egitura monofasikoa instalazio elektriko trinkoetarako diseinatuta dago, instalazio-aztarna txikiarekin, L/N kableatu sinplearekin eta armairu malguarekin integratzeko. Bere konfigurazio praktikoak ordezkapena eta ohiko mantentze-lanak errazten ditu.
Dufew-ek fabrikazio-prozesu kontrolatuak aplikatzen ditu automatizazio industrialeko inguruneetan funtzionamendu egonkorra laguntzeko. Funtsezko gogoetak honako hauek dira: osagai magnetikoak hautatzea, isolamendu-egitura, parametro elektrikoen egiaztapena eta funtzionamendu-baldintzetarako errendimendu termikoaren ebaluazioa.
Dufew monofasearen iragazkia egokia da EMC errendimendu hobetua eta linea elektrikoaren interferentzia murriztua behar duten ekipo elektronikoetarako.
| Aplikazioa | Funtzio Nagusia |
|---|---|
| VFD sistema monofasikoak | Murriztu egindako interferentziak |
| Servo driveak | Hobetu EMC egonkortasuna |
| Elikatze-iturria aldatzea | Ezabatu linea elektrikoaren zarata |
| UPS sistemak | Bateragarritasun elektrikoa hobetu |
| Industri kontrolagailuak | Babestu zirkuitu sentikorrak |
| Doitasun-tresnak | Murriztu asaldura elektromagnetikoak |
Aplikazio tipikoek industria-automatizazioa eta fabrikazio-ekipoak hartzen dituzte, baita elektronika medikoa, laborategi-sistemak, produkzio-lerro elektronikoak eta komunikazio-ekipoak, non potentzia-kalitate egonkorra eta EMI kontrol eraginkorra behar diren.
Aplikazio ezberdinek iragazketa-ezaugarri desberdinak behar dituzte. Dufew Electric-ek soluzio pertsonalizatuak eskaintzen ditu tentsio nominalean, korronte nominalean, ekipoen potentziaren ezaugarrietan, EMC eskakizunetan, instalazio-espazioan eta ingurumen-baldintzetan oinarrituta.
Ingeniaritza-laguntza produktuen aukeraketa, parametroen bat etortzea eta aplikazioen ebaluazioa barne hartzen ditu, aurreikusitako ekipoetarako eta funtzionamendu-baldintzetarako iragazki-konfigurazio egokia zehazten laguntzeko.
Dufew Electric industria-potentzia elektronikako osagaietan espezializatuta dago, EMI iragazkiak, iragazki harmonikoak, erreaktoreak, balazta-erresistentziak eta soluzio elektriko pertsonalizatuak barne. Iragazki monofasikoen ekoizpenerako, funtsezko prozesuek osagai magnetikoen fabrikazioa, doitasun-muntaia, parametro elektrikoen probak, isolamenduaren errendimenduaren egiaztapena eta fidagarritasun termikoaren ebaluazioa dira.
Kalitate-kontrol nagusiak honako hauek izan daitezke:
- Isolamendu-erresistentzia-probak
- Erresistentzia dielektrikoen proba
- Errendimendu elektrikoaren egiaztapena
- Azken itxuraren ikuskapena
Dufew Electric-ek OEM fabrikazioa, iragazki irtenbide pertsonalizatuak, aplikazio teknikoen laguntza eta proiektu industrialaren lankidetza onartzen ditu bezeroen eskakizunen arabera.
| Parametroa | Zehaztapena |
|---|---|
| Tentsio nominala | 220 VAC |
| Eragiketa-maiztasuna | 50Hz / 60Hz |
| Korronte nominatua | Baldintzen arabera pertsonalizatua |
| Iragazki mota | EMI LC iragazkia |
| Indar dielektrikoa (lerrotik lerrora) | 1500VDC / 60S |
| Indar dielektrikoa (lerrotik lurretik) | 2250VDC / 60S |
| Isolamendu Erresistentzia | ≥100MΩ |
| Babes-maila | IP00 / IP20 |
| Funtzionamendu-tenperatura | -25 ℃ eta + 85 ℃ |
| Betetzea | RoHS |
| Konparaketa | Iragazki monofasikoa | Iragazki Trifasikoa |
|---|---|---|
| Aplikazioa | 220 V-ko ekipo monofasikoa | Sistema industrial trifasikoak |
| Zirkuitu Egitura | L/N lerroen iragazketa diseinua | Linea trifasikoko iragazketa diseinua |
| Instalazioa | Kontrol-armairu trinkoen integrazioa | Instalazio industrial handiagoa |
| Kableatua | Bi lineako konexioa | Konexio trifasikoa |
| Erabilera tipikoa | Ekipo elektronikoak eta automatizazio-sistema txikiak | Energia-ekipamendu industriala |
Fase bakarreko iragazkia normalean erabiltzen da fase bakarreko VFD sistemetan, serbo-unitateetan, elikatze-iturri kommutazioetan, UPS sistemetan, kontrolagailu industrialetan eta EMI ezabatzea behar duten beste ekipamendu elektronikoetan.
Iragazkia AC korrontearen sarrerako aldean instalatu behar da elikadura horniduraren eta ekipoaren terminalen artean. Instalazio zuzenak ekipoek sortutako interferentziak sare elektrikora itzul ez daitezen laguntzen du.
Ez. Sarrerako EMI iragazkiak linea elektrikoen interferentziak ezabatzeko diseinatuta daude. VFD irteerako aplikazioek irteerako iragazkiak, uhin sinusoidalak edo dv/dt iragazkiak behar dituzte.
Aukerak tentsio nominala, funtzionamendu-korrontea, ekipo mota, EMC eskakizunak, instalazio-ingurunea eta armairuaren espazioa kontuan hartu behar ditu. Dufew-ek gomendio pertsonalizatuak eskaintzen ditu benetako aplikazio-baldintzetan oinarrituta.
