Dufew Electric Energy Regeneration Unit energia berreskuratzeko sistema aktiboa da maiztasun aldakorreko unitateetarako aplikazioetarako, maiz edo etengabeko birsorkuntza funtzionamenduarekin. VFD DC buseko DC energia birsortzailea sare elektrikoarekin sinkronizatuta dagoen AC potentzia bihurtzen du, berreskuratutako energia hornidura elektrikora itzultzeko aukera ematen du balazta-erresistentzia baten bidez xahutu beharrean. Sistemak IGBTn oinarritutako PWM kontrola eta korronte sinusoidalaren jarraipena erabiltzen ditu, %97tik gorako birsorkuntza-eraginkortasuna eta egungo THD %5etik beherako funtzionamendu-baldintzetan zehaztutako baldintzetan.
Funtzionamendu arruntean, VFD batek energia elektrikoa hornitzen dio motorra. Motorra moteltzen denean, inertzia handiko karga bat moteldu egiten da, edo esekitako karga bat beherantz mugitzen denean, energia mekanikoa motorra eta VFDtik DC busera itzuli daiteke.
Energia birsortzaile honek DC-buseko tentsioa handitzen du.
Energia hori kudeatzeko bi modu arrunt daude:
- Balaztatze dinamikoa: energia balaztatzeko erresistentzia batera transferitzen du, non bero moduan xahutzen den.
- Birsorkuntza aktiboa: DC energia AC potentzia sinkronizatu bihurtzen du eta hornidura elektrikora itzultzen du.
Oinarrizko energia bidea hau da:
Motor → VFD → DC Bus → Birsorkuntza Unitatea → AC Grid
Konfigurazio hau energia birsortzailea maiz edo epe luze samarretan gertatzen den aplikazioetarako pentsatuta dago, eta energia berreskuratzea bero gisa xahutzea baino teknikoki edo ekonomikoki hobe da.
Sistemak VFDren DC aldean funtzionatzen du eta inbertsore aktibo bat erabiltzen du energia birsortzailea AC hornidurara itzultzeko.
Eragiketa birsortzailean:
Energia Mekanikoa → Motor → VFD DC Bus → IGBT PWM Inbertsore → AC Grid
Prozesua honela labur daiteke:
1. Motorra birsortze-egoera batean sartzen da desazelerazioan edo berrikuspenean.
2. Birsortutako energia elektrikoa VFD DC busera itzultzen da.
3. DC-buseko tentsioa igotzen da energia birsortzailea metatzen den heinean.
4. Inbertsore aktiboa funtzionamendu-baldintza detektatzen du eta energia-bihurtzen hasten da.
5. IGBT kommutatzeak DC energia korronte korronte kontrolatuan bihurtzen du.
6. Irteera sarearen alboko energia transferitzeko zerbitzu-hornidurarekin sinkronizatuta dago.
7. Berreskuratutako energia sistema elektrikora itzultzen da, batez ere balaztatze-erresistentzia baten bidez xahutu beharrean.

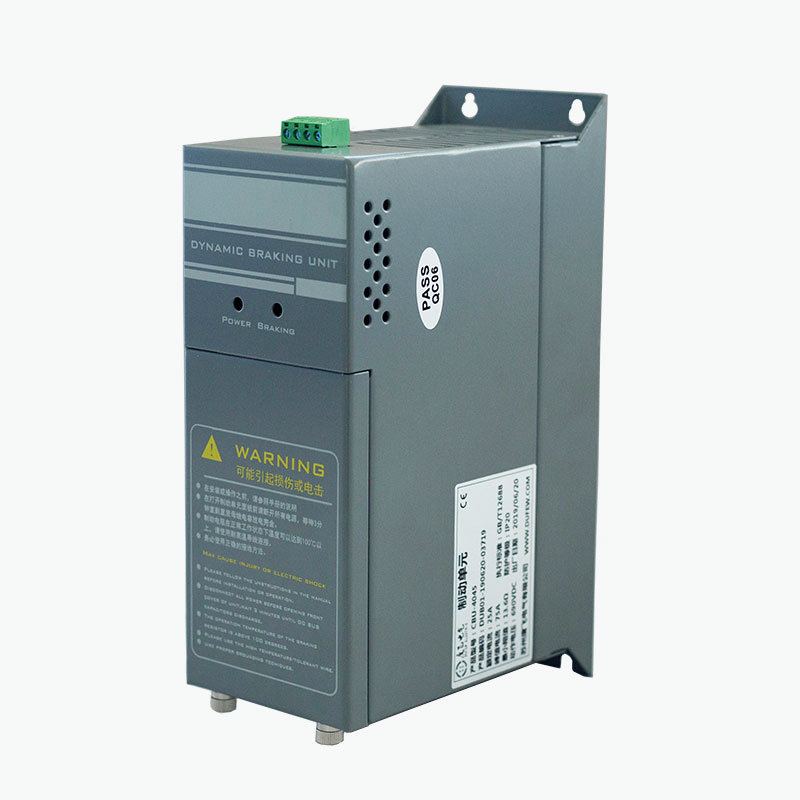

Ohiko balaztatzeko chopper bat ez bezala, unitateak ez du erresistentziarik erabiltzen energia xahutzeko bide nagusi gisa.
Irtenbide egokia benetako birsorkuntza-energiaren eta funtzionamendu-zikloaren araberakoa da.
| Konparaketa | Energia Aktiboaren Birsorkuntza | Balaztatze Modulua + Erresistentzia |
|---|---|---|
| Energia maneiatzea | Birsortutako energia AC hornidurara itzultzen du | Birsortutako energia bero bihurtzen du |
| Aplikazio nagusia | Birsorkuntza maiz edo iraunkorra | Balazta laburra edo tarteka |
| Erresistentzia behar da | Ez da lehen mailako energia bide gisa erabiltzen | Beharrezkoa |
| Balaztak sortutako beroa | Erresistentziari lotutako bero-karga txikiagoa | Energia birsortzailea bero gisa xahutzen da |
| Energiaren erabilera | Sistema elektrikoak erabiltzeko berreskuratua | Ez da berreskuratu |
| Sistemaren konfigurazioa | Inbertsore aktiboa eta sarearen alboko konexioa | Balaztatzeko modulua eta erresistentzia |
| Funtsezko hautaketa-faktorea | Potentzia birsortzailea eta funtzionamendu-profila | Balazta-potentzia, erresistentzia eta lan-zikloa |
| Kontsiderazio tipikoa | Energia berreskuratzea eta balaztatze-beroa murriztea | Balazta dinamiko sinpleagoa tarteka gertakarietarako |
Soluzio bat ere ez da egokia aplikazio bakoitzerako. Balaztatze-gertaera labur eta gutxitan, erresistentzian oinarritutako balazta-sistema nahikoa izan daiteke. Birsorkuntza maiz edo iraunkorra duten aplikazioek energia berreskuragarria, birsorkuntza-potentzia eta funtzionamendu-zikloaren ebaluazioa eskatzen dute.
Unitateak VFD DC buseko DC energia birsortzailea AC potentzia bihurtzen du eta berreskuratutako energia hornidura elektrikora itzultzen du, balaztatzeko erresistentzia baten bidez xahutu beharrean.
Sistemak berreskuratutako energia AC hornidurara transferitzen du sarearen tentsio, maiztasun eta fase baldintzen arabera, potentzia birsortzeko bide kontrolatua eskainiz.
Unitateak DC-buseko tentsio aldaketei erantzuten die birsorkuntzako eragiketa garaian eta energia berreskuratzeko prozesua kontrolatzen du konfiguratutako funtzionamendu-baldintzen arabera.
Balazta-erresistentzia baten bidez nagusiki xahutu beharrean energia birsortzailea berreskuratzen denez, sistemak erresistentzian oinarritutako balaztatzeak sortzen duen beroa murriztu dezake maiz edo etengabeko birsorkuntza duten aplikazioetan.
Unitate anitz konfigura daitezke paraleloan birsortzeko ahalmen gehigarria behar den eta aukeratutako modeloek funtzionamendu paraleloa onartzen dutenean.
Sistemak babesa eta matxurak kontrolatzen ditu baldintza elektriko eta termiko ezohikoetarako, hautatutako modeloak zehaztutako funtzio aplikagarriekin.
Potentzia bihurtzeko etapak IGBT aldatzeko gailuak eta PWM kontrola erabiltzen ditu DC birsorkuntzako energia korronte korronte kontrolatuan bihurtzeko sarearen alboko energia berreskuratzeko.
Inbertsoreak korronte sinusoidalaren jarraipena erabiltzen du feedback-korrontea erregulatzeko. Emandako produktuaren zehaztapenak % 5etik beherako THD-a adierazten du zehaztutako funtzionamendu-baldintzetan.
Sistemak VFD DC busa kontrolatzen du eta birsorkuntza funtzionamenduarekin lotutako tentsio aldaketei erantzuten die. Benetako funtzionamendu-atalasa sistemaren tentsioaren eta hautatutako konfigurazioaren araberakoa da.
Inbertsoreak AC hornidura erabiltzen du tentsio, maiztasun eta fase baldintzen erreferentzia gisa. Sistemak fase-sekuentziaren identifikazio automatikoa onartzen du produktuaren konfigurazioaren arabera.
Erreaktore integratua eta iragazte-osagaiak inbertsorearen aldaketa-korrontea kudeatzen laguntzen dute eta maiztasun handiko interferentziak murrizten laguntzen dute energia bihurtzean.
Birsortzeko ahalmen handiagoa behar duten aplikazioetarako, onartzen diren unitateek kontrol koordinatuarekin paraleloan funtziona dezakete. Emandako produktuaren informazioak ≤1 ms-ko sinkronizazio erantzuna zehazten du konfigurazio paralelo aplikagarrietarako.
Babes-funtzioek DC-busaren gaintentsioa, AC-aldeko gainkorrontea, zirkuitu laburra, tenperatura gainditzea, sarearen azpitentsioa eta faseei lotutako akatsak izan ditzakete. Babes-funtzio zehatzak hautatutako modeloaren dokumentazio teknikoaren arabera berretsi behar dira.
| Aplikazioa | Baldintza birsortzailea | Zergatik kontuan hartu daitekeen energia berreskuratzea |
|---|---|---|
| Igogailuak | Behin eta berriz azelerazioa, dezelerazioa eta karga-mugimendua | Maiz birsortzea funtzionamendu-zikloetan zehar |
| Ibilgailuak eta garabiak | Esekitako kargak jaistea | Energia potentziala DC busera itzultzen da |
| Meategiak | Altxatzea eta jaistea behin eta berriz | Iraupen luzeko birsorkuntza eragiketa gerta daiteke |
| Zentrifugatzaileak | Inertzia handiko dezelerazioa | Balaztatzerakoan errotazio-energia askatzen da |
| Proba-bankuak | Errepikatuko motorraren azelerazioa/desazelerazioa | Eragiketa birsortzailea maiz gerta daiteke |
| Makina Erremintak | Buruaren dezelerazio azkarra | Balazta-ziklo laburrek birsorkuntza sor dezakete |
| Ehungintzako Makineria | Abiadura aldaketa errepikatuak | Gertaera birsortzaileak ziklo osoan zehar gerta daitezke |
| Petrolioaren ekipamendua | Mugimendu mekaniko errepikakorra | Eragiketa-zikloek birsorkuntza errepikakorra sor dezakete |
| Berrikusteko beste karga batzuk | Kargak motorra gidatzen du zikloaren zati batean | Energia jarraitua edo errepikatua DC busera itzulera |
Oharra: Aplikazioaren egokitasuna benetako birsorkuntza-potentziatik eta lan-ziklotik ebaluatu behar da, motorraren potentzia nominaletik bakarrik baino.
Birsorkuntza-sistema aktibo bat ebaluatzea merezi du:
- Eragiketa birsortzailea maiz gertatzen da.
- Karga berrikusteko egoeran geratzen da denbora luzez.
- Inertzia handiko karga bat behin eta berriz azeleratu eta mozten da.
- Ohiko balaztatze-erresistentzia batek bero handia sortuko luke.
- Instalazioak beroa xahutzeko ahalmen mugatua du.
- Berreskuratutako energia nabarmena da sistemaren funtzionamendu-eskakizunekiko.
- Balorizazio energetikoa proiektuaren energia-kudeaketa helburuen parte da.
Noizbehinka iraupen laburreko balaztatzerako, ohiko balazta-modulu batek eta erresistentzia batek konfigurazio sinpleagoa eman dezake.
Ondorengo informazioak gaur egun eskuragarri dauden produktuen datuak adierazten ditu. Azken balioak hautatutako ereduaren eta proiektuaren zehaztapenaren arabera baieztatu behar dira.
| Parametroa | Zehaztapena / Hautaketa Oinarria |
|---|---|
| Bihurketa-metodoa | IGBTn oinarritutako PWM inbertsore aktiboa |
| Sareko konexioa | AC zerbitzuen hornidura |
| Sistemaren tentsioa | Aukeratutako konfigurazioaren arabera eskuragarri |
| Energia Bihurketa | DC energia birsortzailea AC potentzia sinkronizatura |
| Birsorkuntza-eraginkortasuna | > %97 zehaztutako funtzionamendu-baldintzetan |
| Gaur egungo THD | <% 5 zehaztutako funtzionamendu-baldintzetan |
| Sarearen sinkronizazioa | Tentsioa, maiztasuna eta fasearen jarraipena |
| Fase Sekuentzia | Identifikazio automatikoa konfigurazioaren arabera |
| Iragazkia | Erreaktore integratua eta zarata iragaztea |
| Hoztea | Aukeratutako ereduaren arabera |
| Babesa | Gaintentsioa, gainkorrontea, zirkuitu laburra, gaintenperatura eta sarearen babesa aplikagarria |
| Eragiketa Paraleloa | Sistemaren konfigurazioaren arabera eskuragarri |
| Instalazioa | VFD armairua edo itxitura elektriko izendatua |
| Arau aplikagarria | GB/T 12668, hala badagokio |
Oharra: produktu honen eskuragarri dagoen informazio teknikoak ez du modeloaren potentzia nominalaren taula osorik eskaintzen. Birsorkuntza-ahalmena, korronte nominala, sareko tentsioa, hozte-baldintzak eta beste parametro elektriko batzuk, beraz, produktu aplikagarriaren datu-orritik berretsi behar dira hautatu aurretik.
| Parametroa | Zer eman | Zergatik Garrantzitsua |
|---|---|---|
| VFD eredua | Fabrikatzailea eta modelo-zenbaki osoa | DC-busaren konfigurazioa eta bateragarritasun elektrikoa berresten ditu |
| Sistemaren tentsioa | 220 V / 380 V / 690 V edo aplikagarria den tentsioa | Beharrezko konfigurazio elektrikoa zehazten du |
| Motor Potentzia | Motor-irteera nominala | Sistemaren tamainarako hasierako erreferentzia eskaintzen du |
| Potentzia Birsortzailea | Birsorkuntza-potentzia gailurra eta/edo etengabea | Beharrezko berreskuratzeko ahalmena zehazten du |
| Karga mota | Igotzea, inertzia handikoa, berritzea, proba-bankua, etab. | Energia sortzeko eredua definitzen du |
| Desazelerazio Denbora | Beharrezko geldialdi-denbora | Birsorkuntza-potentzia gorena zehazten laguntzen du |
| Birsorkuntza Maiztasuna | Gertaerak ordu, ziklo edo txandaka | Baldintza operatiboak eta termikoak zehazten ditu |
| Birsorkuntza Iraupena | Gertaera birsortzaile bakoitzaren iraupena | Garrantzitsua etengabeko neurrirako |
| DC-Bus Tentsioa | Funtzionamendu-tentsio normala eta maximoa | Bihurketa fasearekin bateragarritasuna berresten du |
| Sarearen baldintzak | Tentsioa, maiztasuna eta fasearen konfigurazioa | Sareko alboko sinkronizaziorako beharrezkoa da |
| Lehendik dagoen balazta-sistema | Balaztatzeko unitate/erresistentziari buruzko informazioa | Lehendik dagoen balazta-zirkuitu bat ordezkatu edo integra daitekeen zehazten laguntzen du |
| Instalazio baldintzak | Armairuaren espazioa, hoztea eta giro-tenperatura | Instalazioa eta baldintza termikoak zehazten ditu |
| Baldintza paraleloa | Beharrezko birsorkuntza ahalmena | Hainbat unitate beharrezkoak diren zehazten du |
Birsorkuntza-unitatea VFD DC busaren eta AC sarearen alboko birsorkuntza-zirkuituaren artean konektatzen da fabrikatzailearen kableatu eskemaren arabera.
Instalatu aurretik:
1. Egiaztatu VFD DC-buseko tentsioa zehaztutako funtzionamendu-tarte barruan dagoela.
2. Egiaztatu AC sareko tentsioa eta maiztasuna birsorkuntza-unitatearekin bateragarriak direla.
3. Egiaztatu behar den birsorkuntza-potentzia eta lan-zikloa.
4. Beroa sortzen duten osagaien inguruan armairuen aireztapen eta argiztapen egokia eskaini.
5. Erabili kalifikatutako kableak, babes-gailuak eta terminalak.
6. Egiaztatu lurra eta babes konexioak.
7. Egiaztatu sarearen alboko konexioa eta fase-sekuentziaren baldintzak.
8. Osatu ikuskapen elektrikoa sistema dinamizatu aurretik.
Berritze-proiektuetarako, lehendik dagoen VFD eredua, DC-busaren konfigurazioa eta balazta-antolamendua berrikusi behar dira birsorkuntza-unitatea hautatu aurretik.
Dufew Electric-ek potentzia-elektronika osagaiak fabrikatzen ditu industri-unitaterako eta potentzia-kontrolerako aplikazioetarako, produkzio- eta ikuskapen-prozedurekin, baldintza elektriko, funtzional eta segurtasunarekin lotutako funtsezko eskakizunekin.
Energia birsortzeko unitate baterako, aplikagarriak diren prozedurak IGBT eta potentzia-osagaien ikuskapena, PCB muntaia ikuskatzea, konexio elektrikoaren ikuskapena, isolamendu-probak, proba funtzionalak, babes-funtzioaren egiaztapena, tenperatura kontrolatzeko egiaztapena, sarearen alboko funtzionamendu-probak eta azken produktuaren ikuskapena izan daitezke.
Eredu espezifikoen proba-erregistroak eta dokumentu teknikoak proiektuaren eskakizunen arabera eman daitezke, produktuen ebaluazioa, sistemaren integrazioa eta kalitatearen egiaztapena onartzen dutenak.
Emandako produktuaren informazioak GB/T 12668 araua betetzen duela adierazten du, hala badagokio.
Dufew Electric-ek ISO eta CErekin erlazionatutako kalitateari eta produktuak betetzen dituen dokumentazioari eusten dio. Aplikatu beharreko ziurtagiriak eta adostasun-dokumentuak produktu-eredu, konfigurazio eta helmuga-merkatu zehatzaren arabera baieztatu behar dira.
VFD DC bus batetik energia birsortzailea sare elektrikora itzul daitekeen AC energia bihurtzen du. Batez ere, maiz, potentzia handiko edo birsorkuntza iraunkorreko funtzionamendua duten aplikazioetarako jotzen da.
Balaztatze dinamikoak energia birsortzailea bidaltzen du erresistentzia batera, non bero bihurtzen den. Energia birsorkuntzak DC energia korronte korronte korronte sinkronizatuko potentzia bihurtzen du eta sistema elektrikora itzultzen du.
Behar bezala diseinatutako birsorkuntza-sistema batean, birsorkuntza-unitateak erresistentzian oinarritutako energia xahutzeko bidea ordezka dezake. Hala ere, aldaketa egin aurretik dagoen VFD, DC-busaren konfigurazioa, babes-sistema eta aplikazioaren betebeharra egiaztatu behar dira.
Ez automatikoki. Bateragarritasuna VFD-ren DC-busaren tentsioaren, potentziaren konfigurazioaren, interfaze elektrikoaren, kargaren ezaugarrien eta birsorkuntza-unitatearen sarearen alboko eskakizunen araberakoa da. Aukeratzeko VFD eredu espezifikoa eman behar da.
Funtzionamendu paraleloa birsortzeko ahalmen gehigarria behar denean erabil daiteke, baldin eta hautatutako modeloek funtzionamendu paraleloa onartzen badute eta DC-busa, AC alboko konexioa, sinkronizazioa eta baldintza termikoak behar bezala diseinatuta badaude.
Balazta birsortzaileak sortutako beroa murriztu dezake, berreskuratutako energia sistema elektrikora itzultzen delako, erresistentzia baten bidez guztiz xahutu beharrean. Birsorkuntza-unitateak berak oraindik galera elektrikoak eta kommutazio-galerak sortzen ditu eta, beraz, hozte egokia behar du.
Funtsezko informazioa sistemaren tentsioa, VFD eredua, motorraren potentzia, karga-mota, birsorkuntza-potentzia, dezelerazio-denbora, birsorkuntza-maiztasuna, birsorkuntza-iraupena, DC-buseko tentsioa eta instalazio-baldintzak ditu.
Hornitutako produktuaren zehaztapenak % 97ko edo handiagoa birsortzeko eraginkortasuna adierazten du. Benetako eraginkortasuna funtzionamendu-puntuaren, kargaren, potentzia-mailaren eta sistemaren konfigurazioaren araberakoa da, beraz, aplikagarriak diren proba-baldintzak modeloaren berariazko dokumentazio teknikotik berretsi behar dira.
Ebaluazio teknikorako, eman:
VFD eredua · Sistemaren tentsioa · Motor potentzia · Karga mota · Potentzia birsortzailea · Desazelerazio denbora · Birsorkuntza maiztasuna · Birsorkuntzaren iraupena · DC-bus tentsioa · Sarearen baldintzak · Instalazio ingurunea
Dufew Electric-ek energia birsortzeko sistema egokia den eta beharrezko konfigurazioa identifikatu dezake.
