Dufeweskaintzen duBalaztatzeko Choppermaiztasun aldakorreko unitateetarako (VFD) kanpoko balazta dinamikoko irtenbide gisa, DC bus tentsioa kontrolatzen laguntzen du motorrak sorgailu gisa funtzionatzen dutenean, dezelerazio azkarrean edo karga berrikuspenetan. 220V, 380V eta 690V-ko unitate sistemetarako diseinatuta, CBU seriea balazta-potentziaren, lan-zikloaren, DC bus-tentsioaren, erresistentziaren zehaztapenen eta instalazio-baldintzen arabera konfigura daiteke.
Balazta-chopper balazta-sistema dinamiko batean aldatzeko funtsezko osagaia da. Motor bat moteltzen denean, energia birsortzailea VFDren DC busera itzuli daiteke eta bere tentsioa igotzea eragin dezake. Energia hori behar bezala kontrolatzen ez bada, unitateak gaintentsio babesa edo kontrolik gabeko itzaltzea izan dezake. Balaztatze chopper batek DC bus tentsioa kontrolatzen du eta IGBT zirkuitu bat azkar aldatzen du gehiegizko energia balaztatzeko erresistentziara transferitzeko, non bero bihurtzen den. Artikulu honek balazta-chopper-ek nola funtzionatzen duten azaltzen du, haien parametro tekniko nagusiak, aukeraketa-irizpideak, aplikazioak, babes-funtzioak eta instalazio-gogoetak.
Aurkibidea
- Zer da balaztatze Chopper bat?
- Nola funtzionatzen du balaztatzeko Chopper bat?
- Zein parametro tekniko axola?
- Nola hautatu behar duzu balazta-chopper bat?
- Non erabiltzen dira balaztatzeko txopperak?
- Balaztatzeko Chopper vs Balaztatzeko Erresistentzia
- Zein babes-funtzio dira garrantzitsuak?
- Instalazioa eta martxan jartzeko gogoetak
- Fabrikazio- eta kalitate-gogoetak
- Maiz egiten diren galderak

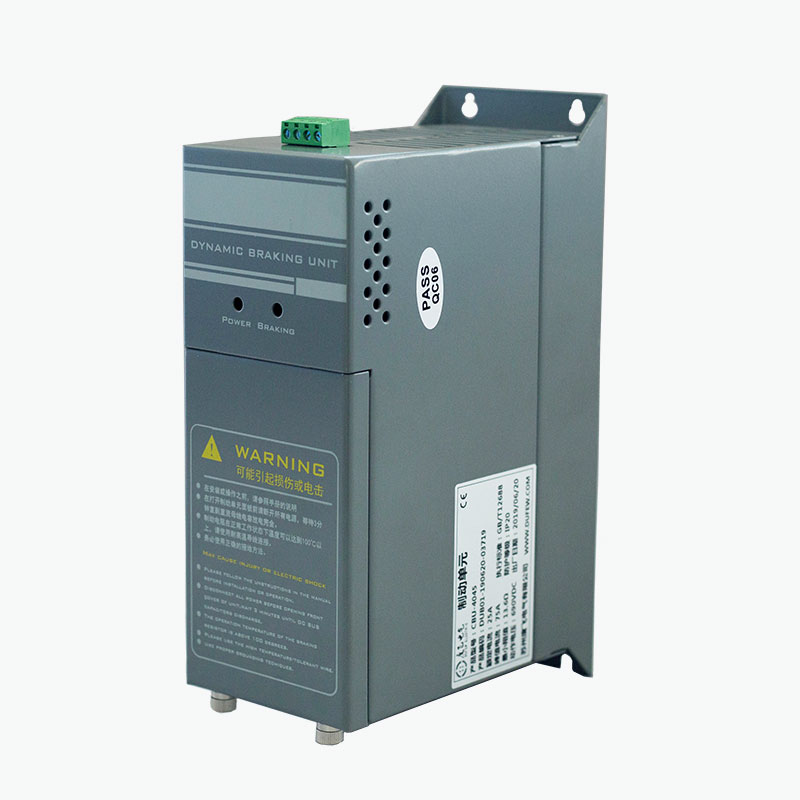

Zer da balaztatze Chopper bat?
Balazta-chopper bat maiztasun aldakorreko unitate baten DC bitarteko zirkuituan erabiltzen den etengailu elektroniko bat da. Bere helburu nagusia energia birsortzaileak eragindako DC bus tentsioaren igoera kontrolatzea da.
Motorraren funtzionamendu arruntean, energia elektrikoa energia mekaniko bihurtzen da. Hala ere, inertzia handiko karga bat moteltzen denean, motorrak sorgailu gisa funtziona dezake aldi baterako. Ondoren, energia mekanikoa energia elektriko bihurtzen da eta DC busera transferitzen da. Energia birsortzaile honek DC link-aren tentsioa handitzen du.
Balaztatze-chopper batek bide kontrolatua eskaintzen dio gehiegizko energia horri. DC busaren tentsioa aurrez ezarritako balazta-atalasera iristen denean, chopper-aren IGBT etengailu-zirkuitua pizten da eta energia kanpoko balaztatze-erresistentzia batera bideratzen du. Erresistentziak energia elektrikoa bero bihurtzen du, DC busa funtzionamendu-tarte egoki batean mantentzen laguntzen du.
Hori dela eta, balaztatzeko chopper batek ez du energia modu independentean xahutzen. Horren ordez, balaztatzeko erresistentzia DC busera noiz eta nola konektatzen den kontrolatzen du.
Nola funtzionatzen du balaztatzeko Chopper bat?
Funtzionamendu printzipioa DC bus tentsioaren monitorizazio automatikoan eta kommutazio elektroniko azkarrean oinarritzen da. Prozesu osoa honela labur daiteke:
- Motor desazelerazioa:VFD-k motorra abiadura murrizteko agintzen dio.
- Eragiketa birsortzailea:Motorrak sorgailu gisa jarduten du aldi baterako.
- DC bus tentsioa igotzen da:Energia elektriko birsortzailea diskoaren DC loturara itzultzen da.
- Atalasea hautematea:Balazta-chopper-ak DC busaren tentsioa konfiguratutako funtzionamendu mailara iritsi dela hautematen du.
- IGBT aldatzea:Kommutazio-zirkuituak eroaten du eta balaztatzeko erresistentziarako bidea ematen du.
- Energia xahutzea:Balaztatzeko erresistentziak gehiegizko energia elektrikoa bero bihurtzen du.
- Itzaltzea:DC bus tentsioa askatzeko atalasearen azpitik jaisten denean, chopper-a itzaltzen da.
Aldaketa-ziklo hau azkar errepikatu daiteke balaztatzean. Ondorioz, energia birsortzailearen xahutze kontrolatua da, oinarrizko tentsioa kontrolatzeko kanpoko kontrolagailu bereizirik behar izan gabe.
Balaztaketa maiz edo energia birsortzaile handia duten aplikazioetarako, kanpoko balazta-chopper bat bereziki erabilgarria izan daiteke VFD baten barne balaztatze-ahalmena nahikoa ez denean.
Zein parametro tekniko axola?
Motor-potentzian soilik oinarritutako balazta-chopper bat aukeratzeak balazta-sistema desegokia ekar dezake. Benetako birsorkuntza-baldintzak, DC bus-tentsioa, balazta-maiztasuna, erresistentzia-ezaugarriak eta lan-zikloa ebaluatu behar dira.
| Parametroa | Dufew CBU seriearen erreferentzia | Ingeniaritza Garrantzitsua |
|---|---|---|
| Sistemaren tentsioa | 220VAC / 380VAC / 690VAC | Aplikatu beharreko unitatearen eta DC busaren tentsio-klasea zehazten du |
| 220V-ko balaztatze-tentsioa | DC340 / 360 / 380 / 400 / 420V ±10V | Sistema bateragarrientzako balazta-atalase hautagarriak eskaintzen ditu |
| 380V-ko balaztatze-tentsioa | DC630 / 660 / 690 / 730 / 760V ±10V | 380V-ko unitate-konfigurazio desberdinekin bat egiten du |
| 690V-ko balaztatze-tentsioa | DC1140V ±10V | 690V-ko unitate sistema bateragarrietarako diseinatua |
| Kontrol-metodoa | DC bus tentsioaren monitorizazio automatikoa | Chopper-ak birsorkuntza-baldintzei automatikoki erantzuteko aukera ematen dio |
| Erantzun Paraleloa | ≤1 ms | Konfigurazio paraleloetan kommutazio koordinatua onartzen du |
| Fan Start Tenperatura | Gutxi gorabehera. 45°C | Balazta-karga handiagoetan beroa kudeatzen laguntzen du |
| Tenperatura gehiegizko babesa | Gutxi gorabehera. 85°C | Balazta-zirkuituari babes termikoa eskaintzen dio |
| Babes-balorazioa | IP20 edo handiagoa | Aplikatzen den konfigurazioaren itxituraren babes-maila adierazten du |
| Arau aplikagarria | GB/T 12668 | Unitatearekin lotutako ekipamendu aplikagarrien betetze teknikoa onartzen du |
Azken tentsioa, modeloa, konfigurazio elektrikoa eta balaztatzeko ahalmena beti berretsi behar dira VFD espezifikoen eta aplikazioaren eskakizunen arabera.
Nola hautatu behar duzu balazta-chopper bat?
Aukeraketa profesionala balazta-baldintzekin hasten da, txoppera motorraren potentziarekin lotu beharrean. Motor txiki bat maiz gelditzen duen sistema batek baldintza termiko zorrotzagoak sor ditzake noizean behin balaztatzen duen motor handiago batek baino.
Hautatzeko faktore nagusiak hauek dira:
- Drive sistemaren tentsioa:Ziurtatu chopper-aren tentsio-klasea VFD sistemarekin bat datorrela.
- Motor potentzia:Erabili motorren balorazioa sistema orokorraren dimentsiorako erreferentzia gisa.
- Karga inertzia:Inertzia handiko kargak, oro har, energia birsortzaile gehiago sortzen dute dezelerazio azkarrean.
- Desazelerazio denbora:Gelditze-denbora laburragoek berehalako balaztatze-potentzia handitu dezakete.
- Balaztatzeko maiztasuna:Balazta-ziklo errepikatuek estres termikoa areagotzen dute.
- Balaztatzeko erresistentzia:Erresistentzia-balioa, potentzia-maila eta lan-zikloa txupingailuarekin bateragarriak izan behar dira.
- Giro-tenperatura:Giro-tenperatura altuagoek erabilgarri dagoen ahalmen termikoa murriztu dezakete.
- Armairuaren aireztapena:Beroa xahutzeko aire-fluxu egokia eta instalazioaren sakea ezinbestekoak dira.
- Eragiketa paraleloa:Chopper anitz kontuan har daitezke balazta-eskakizunak unitate baten ahalmena gainditzen duenean.
Ingeniaritza ebaluatzeko, informazio erabilgarria honako hauek dira: VFD eredua, motorren balorazioa, karga mota, beharrezkoa den dezelerazio-denbora, balaztatze-maiztasuna, lehendik dauden erresistentziaren zehaztapenak eta espero den lan-zikloa.
Non erabiltzen dira balaztatzeko txopperak?
Balazta-chopper-ak oso erabilgarriak dira industri-eragiketa-sistemetan, non desazelerazio azkarrak, inertzia handiak edo berrikuspen-kargak energia garrantzitsua itzul dezaketen DC busera.
| Aplikazioa | Balaztatze-eskakizun tipikoa |
|---|---|
| Igogailuak | Energia birsortzailea kontrolatzen du beheranzko bidaian eta dezelerazio azkarrean |
| Igotzeko ekipoak | Kargak jaisten diren bitartean sortutako energia birsortzailea maneiatzen du |
| Garabiak | Altxatzeko eta inertzia handiko zamen balaztatze dinamikoa onartzen du |
| Zentrifugatzaileak | Geldialdi azkarrean sortutako energia kudeatzen du |
| Garraiolariak | DC bus tentsioa kontrolatzen du mugitzen diren kargak energia birsortzailea sortzen dutenean |
| Ehungintzako Makineria | Maiz azelerazio- eta dezelerazio-zikloak onartzen ditu |
| Paper-makineria | Balaztatze dinamikoaren eskakizunak kudeatzen laguntzen du etengabeko ekoizpenean |
| Makina Erremintak | Gelditze azkarra eta desazelerazio kontrolatua onartzen ditu |
| Garbigailu industrialak | Balazta-ziklo errepikatuak maneiatzen ditu |
Balaztatzeko Chopper vs Balaztatzeko Erresistentzia
Uste oker arrunta da balaztatzeko chopper eta balaztatzeko erresistentzia funtzio bera betetzen dutela. Egia esan, osagai osagarriak dira balazta-sistema dinamiko baten barruan.
| Osagaia | Funtzio Nagusia |
|---|---|
| DC Autobusa | VFD eta balazta-zirkuituaren arteko konexio elektrikoa eskaintzen du |
| Balaztatzeko Chopper | DC busetik energia birsortzailea noiz transferitzen den kontrolatzen du |
| Balaztatze Erresistentzia | Transferitutako energia elektrikoa bero bihurtzen du |
Chopper-ak, beraz, etengailu-kontrolatzaile gisa jokatzen du, erresistentziak, berriz, energia xahutzeko elementu gisa. Bi osagaiak gidatzeko sistemarekin eta balaztatzeko lan-zikloarekin behar bezala egokitu behar dira.
Zein babes-funtzio dira garrantzitsuak?
Balazta-zirkuituek energia elektriko eta termiko handia maneia dezaketenez, babes-funtzioak garrantzitsuak dira funtzionamendu industrial fidagarrirako. Hautatutako konfigurazioaren arabera, Dufew CBU serieak babes-funtzio ugari izan ditzake.
- DC bus gaintentsioaren babesa
- Balazta-zirkuitu laburren babesa
- Tenperatura gehiegizko babesa
- Hozte-haizearen akatsen babesa
- Matxura errele irteera
Matxura-erreleak seinale bat eman diezaioke kanpoko kontrol-sistema bati definitutako matxura-egoera bat gertatzen denean. Horrek balazta-zirkuitua automatizazio eta babes-estrategia zabalago batean integratzen lagun dezake.
Instalazioa eta martxan jartzeko gogoetak
Instalazio zuzena ezinbestekoa da segurtasun elektrikorako eta balaztatzeko errendimendurako. Balazta-chopper bat martxan jarri aurretik, ingeniariek balazta-zirkuitu osoa egiaztatu beharko lukete chopper isolatuta egiaztatu beharrean.
- Ziurtatu chopper-eko tentsio-klasea disko sistemarekin bat datorrela.
- Egiaztatu DC busaren polaritatea konektatu aurretik.
- Egiaztatu balazta-erresistentziaren erresistentzia eta potentzia-maila.
- Ziurtatu terminal guztiak behar bezala konektatuta eta ongi estututa daudela.
- Eman aireztapen eta instalaziorako tarte nahikoa.
- Bereizi elektrizitate kableatuak kontrol sentikorren eta seinalearen kableatuetatik, hala badagokio.
- Konektatu akatsen errele zirkuitua kontrol-arkitekturak eskatzen duenean.
- Egin ikuskapen elektrikoak sistema dinamizatu aurretik.
Behartutako airearen hoztea garrantzitsua izan daiteke balazta-maiztasun handia edo balaztatze-potentzia handia duten aplikazioetarako. Benetako errendimendu termikoa balazta-potentziaren, lan-zikloaren, giro-tenperaturaren, armairuaren aireztapenaren, instalazioaren sakearen eta funtzionamendu-maiztasunaren araberakoa da.
Instalazioa eta abiaraztea langile elektriko kualifikatuak egin behar ditu produktuaren dokumentazio aplikagarriaren eta eskakizun elektrikoen arabera.
Fabrikazio- eta kalitate-gogoetak
Txinako fabrikatzaile edo hornitzaile bati balazta-chopper bat erosten duten industria-bezeroentzat, produktuaren errendimendua ebaluatu behar da fabrikazio-gaitasunarekin, proba-prozedurarekin, dokumentazioarekin eta laguntza teknikoarekin batera.
Dufew Electric-ek potentzia-elektronika osagaiak fabrikatzen ditu industri-erresistentzia eta potentzia kontrolatzeko aplikazioetarako, balaztatzeko choppers, balaztatzeko erresistentziak, balaztatzeko unitateak, erreaktoreak, iragazkiak, transformadoreak eta erresistentzia industrialak barne.
Produktuaren konfigurazioaren arabera, kalitate-kontrolak honako hauek izan ditzake:
- Sarrerako materialaren ikuskapena
- Konexio elektrikoen ikuskapena
- Isolamendu-erresistentzia probak
- Indar dielektrikoaren proba
- Aldaketa funtzioaren egiaztapena
- Babes funtzioaren egiaztapena
- Hozteko haizagailuaren ikuskapena
- Terminal eta dimentsioko ikuskapena
- Azken produktuaren ikuskapena eta ontziratzea
CBU seriea GB/T 12668-ren eskakizun aplikagarrien arabera fabrikatzen da, eta Dufew Electric-ek ISO eta CE ziurtagiri garrantzitsuak mantentzen ditu bere kalitatearen eta produktuaren betetze-sistemaren barruan. Ziurtagiri espezifikoak eta erregistro teknikoak hautatutako ereduaren eta proiektuaren eskakizunen arabera berretsi behar dira.
Balaztatze Choppers-ei buruzko maiz egiten diren galderak
1. Zein da balaztatzeko chopper baten helburu nagusia?
Balazta-chopper batek VFDren DC busera itzultzen den energia birsortzailea kontrolatzen du motorraren dezelerazioan edo berrikuspenean. Gehiegizko energia balazta-erresistentzia batera aldatzen du DC bus tentsio gehiegi saihesteko.
2. Balaztatze chopper batek balaztatzeko erresistentzia ordezkatzen al du?
Ez. Bi osagaiek funtzio desberdinak betetzen dituzte. Balaztatze-chopper-ak aldatzeko bidea kontrolatzen du, balaztatzeko erresistentziak berriz energia elektriko birsortzailea bero bihurtzen du. Normalean elkarrekin funtzionatzeko diseinatuta daude.
3. Balazta-chopper batek indar handiko balazta-aplikazio bat onartzen al dezake?
Balazta-potentziaren, lan-zikloaren, DC bus-tentsioaren, erresistentziaren konfigurazioaren eta hautatutako modeloaren araberakoa da. Unitate bakarra nahikoa ez den kasuetan, sistemaren diseinuaren arabera paraleloan konektatu daitezke txopper bateragarriak.
4. Zein tentsio-sistema onartzen ditu Dufew CBU serieak?
CBU seriea 220V, 380V eta 690V-ko unitate sistemetarako eskuragarri dago. Eredu egokia eta balazta-tentsioa hautatu behar dira VFDren DC busaren ezaugarrien eta aplikazioaren arabera.
5. Zer informazio eman behar da balaztatzeko chopper bat eskatzeko?
Hautaketa tekniko zehatza lortzeko, eman unitate-modeloa, sistema-tentsioa, motor-potentzia, karga-mota, dezelerazio-denbora, balaztatze-maiztasuna, behar den balazta-potentzia, balaztatzeko erresistentziaren zehaztapenak, lan-zikloa, ingurune-baldintzak eta instalazio-baldintzak eskuragarri daudenean.
Ondorioa
A behar bezala hautatuaBalaztatzeko Chopperrol garrantzitsua izan dezake energia birsortzailea kontrolatzeko eta DC bus tentsio egonkorra mantentzeko VFD aplikazio zorrotzetan. Igogailu eta garabietatik zentrifugatzaileetara, garraiagailuetara, ehungintzako ekipamenduetara eta makina-erremintetaraino, txopper, balaztatzeko erresistentzia, hozte sistema eta babes funtzioen konbinazio egokiak balazta dinamikoaren fidagarritasuna hobe dezake. Balazta-chopper bat gidatzeko sistema berri baterako ebaluatzen ari bazara edo tentsioa, balazta-potentzia, erresistentzia-zehaztapenak eta lan-zikloa lotzeko laguntza behar baduzu,jarri gurekin harremanetanzure aplikazioaren eskakizunak eztabaidatzeko Dufew Electric-ekin eta konfigurazio egoki bat identifikatzeko.
