Sarrerako iragazkia

Automatizazio industrialeko sistema modernoetan, VFD-ek eta potentzia-gailu elektronikoek maiztasun handiko kommutazio-zarata eta asaldura harmonikoak sortzen dituzte funtzionamenduan zehar. Nahasmendu hauek inguruko kontrolagailu, komunikazio-sistem, sentsore eta bestelako ekipo sentikorrengan eragina izan dezakete.

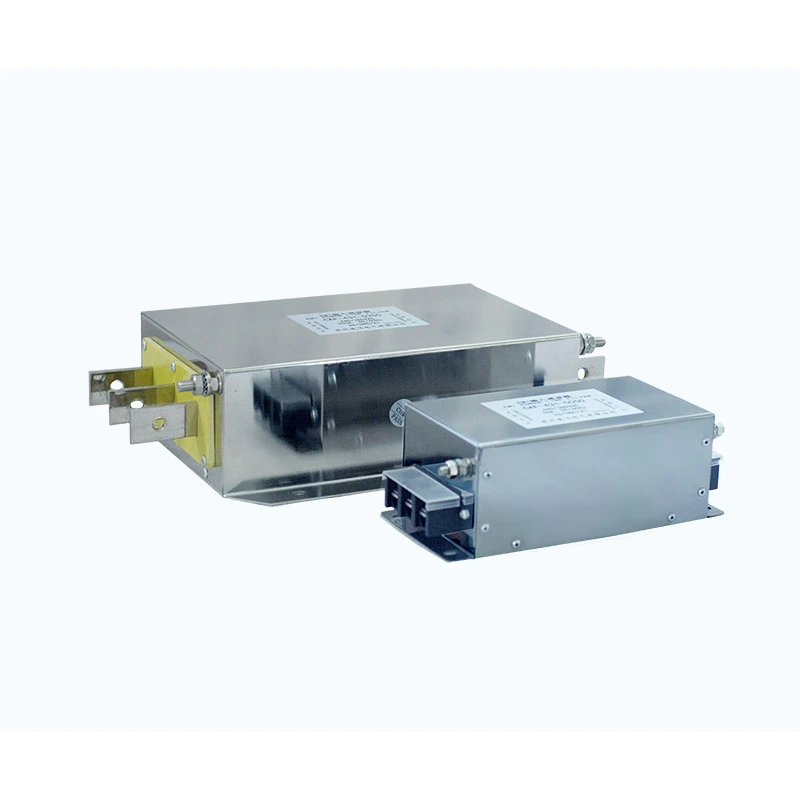

Dufew Electric Input Filter elikadura horniduraren eta VFD edo servo drive sarrerako terminalen artean seriean instalatzen da interferentzia elektromagnetikoen transmisio-bideak murrizteko, disko sistemaren eta sare elektrikoaren artean.

Iragazkiak etapa anitzeko EMC iragazte-egitura bat hartzen du, osagai magnetiko optimizatuak, kondentsadoreak eta moteltze-diseinua konbinatzen dituena, maiztasun-tarte zabal batean modu arrunteko eta modu diferentzialeko interferentziak ezabatzeko.

Diseinuaren ezaugarri nagusiak hauek dira:

- Galera baxuko osagai magnetikoak iragazketa-errendimendu egonkorra izateko

- EMC ezabatzeko kondentsadore-sare optimizatua

- Ihes-korronte baxuko diseinua babes-sistemekin bateragarri izateko

- Ingurune industrialetarako isolamendu-errendimendu handia

- IP00/IP20 instalazio-konfigurazio malguak

EMC errendimendu fidagarriarekin eta parametro elektriko pertsonalizagarriekin, Dufew Sarrera Iragazkiek sistemaren egonkortasuna hobetzen laguntzen dute industria-aplikazio zorrotzetan.

Nola hobetzen du sarrerako iragazkiak VFD sistemaren errendimendua?

1. Murriztu eroandako interferentzia elektromagnetikoa

VFD kommutazio-gailuek maiztasun handiko zarata sortzen dute, energia-kableetatik bidaiatu eta sare elektrikora itzul daitekeena. Iragazkiak eroapen emisioak murrizten laguntzen du, maiztasun handiko interferentziaren transmisioa mugatzen, EMC errendimendua hobetzen eta inguruko ekipo elektrikoen asaldurak minimizatzen laguntzen du.

2. Modu komuna eta modu diferentziala zarata kendu

Interferentzia-bide ezberdinek iragazketa-metodo desberdinak behar dituzte. Iragazte-egiturak elektrizitate-lineen eta lurraren arteko zarataren modu komuneko ezabaketarekin konbinatzen ditu eroaleen arteko interferentziak modu diferentzialarekin. Horrek bateragarritasun elektromagnetikoa hobetzen laguntzen du ingurune industrial konplexuetan.

3. Potentzia-sarearen egonkortasuna hobetzea

Energia-sare industrialek tentsio-gorabeherek, kommutazio-asalduek eta interferentzia harmonikoek eragin dezakete. Distantzia-sistemetan asaldura horien eragina murriztuz, iragazkiak ekipoen funtzionamendu egonkorra mantentzen laguntzen du eta osagai elektriko sentikorrei babes gehigarria eskaintzen die.

4. Onartu kable luzea eta disko anitzeko aplikazioak

EMC arazoak nabarmenagoak izan daitezke unitate anitz edo motor luzeko kableen antolamenduetan. Diseinua disko anitzeko instalazioetarako egokia da, kable luzeetarako aplikazioetarako, dentsitate handiko kontrol-armairuetarako eta automatizazio industrialeko sistemetarako, non EMC errendimendu koherentea behar den.

Diseinuaren ezaugarri nagusiak

Hiru etapako EMC iragazte-egitura

Hiru etapako egitura optimizatuak maiztasun baxuko, ertaineko eta altuko barrutietan murrizketa eskaintzen du, interferentzia elektriko mota desberdinak murrizten laguntzen du eta iragazketa-errendimendu eraginkorra mantentzen laguntzen du funtzionamendu-baldintza desberdinetan.

Beheko ihes-korrontearen diseinua

Lurreratze-kondentsadorearen egitura optimizatuta dago alferrikako ihes-korrontea mugatzeko, ihesak babesteko gailuekin bateragarritasuna mantenduz. Horrek sistema elektriko industrialetan funtzionamendu egonkorra onartzen du.

Fidagarritasun handiko isolamendu-sistema

Isolamendu-sistema epe luzerako industria-erabilerarako diseinatuta dago, 1500VDC/60S-ra arteko indar dielektrikoa lerroz lerrokoa, 2500VDC/60S arteko lerrotik lurrerako indar dielektrikoa eta ≥100MΩ-ko isolamendu-erresistentzia 1000VDC-ra.

Aplikazio-eszenatokiak

Dufew Input Filter irtenbideak oso erabiliak dira EMC errendimendu eta egonkortasun elektriko hobeak behar dituzten aplikazioetan.

Zehaztapen Teknikoak

Fabrikazio gaitasuna eta kalitatea bermatzea

Dufew Electric industria-potentzia elektronika osagaietan espezializatuta dago, besteak beste, EMC iragazkiak, erreaktoreak, balazta-erresistentzia eta soluzio elektriko pertsonalizatuak.

Fabrikazio-prozesu kontrolatuen eta errendimendu elektrikoaren proben bidez, Dufew-ek produktuen kalitate fidagarria bermatzen du industria-aplikazioetarako.

Kalitate kontrolak barne hartzen ditu:

- Osagaien ikuskapena

- Errendimendu elektrikoaren probak

- Isolamendu-erresistentzia-probak

- Tentsio jasateko proba

- Egiaztapen funtzionala

Dufew-ek etengabe hobetzen ditu kalitatea kudeatzeko sistema eta produktuaren estandarrak.

Ziurtagiriak eta dokumentu teknikoak honako hauek dira:

- ISO 9001 Kalitatea Kudeatzeko Sistema

- CE ziurtagiria

- Produktuen proba-txostenak

- Pertsonalizatutako dokumentazio teknikoa

Dufew-ek OEM fabrikazioa, diseinu pertsonalizatuak eta ingeniaritza lankidetza onartzen ditu bezero globalentzat.

Paketatzea eta entrega

Dufew-ek esportaziora bideratutako ontzi-soluzioak eskaintzen ditu garraiatzen diren bitartean osagai elektrikoak babesteko.

Ontziak barne hartzen ditu:

- Hezetasunaren babesa

- Kolpeen aurkako finkapena

- Modelo handietarako ontzi sendotuak

- Produktuen identifikazio-etiketak

- Bidalketarekin agiri teknikoak

Iragazki bakoitza entregatu aurretik ikuskatzen da, bezeroen eskakizunak betetzen direla ziurtatzeko.

Ohiko galderak

1.G.: Zein da sarrera-iragazki baten helburua VFD sistema batean?

VFD funtzionamenduan sortzen diren interferentzia elektromagnetikoak murrizten laguntzen du, EMC errendimendua hobetzen eta osagai elektrikoak kanpoko potentzia-arazoetatik babesten laguntzen du.

Q2: Non instalatu behar da iragazki hau?

Elikatze-horniduraren eta VFD edo servo drive sarrerako terminalen artean instalatzen da energia-sarearen bidez interferentziaren transmisioa murrizteko eta sistemaren egonkortasuna hobetzeko.

Q3: Dufew produktuek zer kable luzera onartzen dute?

Instalazio-baldintzen arabera, Dufew soluzioek 400 metrora arteko kable blindatuek eta 300 metrora arteko kableak babestu ditzakete, iragazketa-errendimendu egonkorra mantentzen laguntzen baitute distantzia luzeko aplikazioetan.

4.G.: Dufew-ek pertsonalizatu al ditzake EMC iragazteko soluzioak?

Bai. Dufew-ek soluzio pertsonalizatuak eskaintzen ditu, besteak beste, tentsio-kalifikazioa, korronte-ahalmena, iragazketa-parametroak, dimentsio mekanikoak eta instalazio-egiturak aplikazio-eskakizun desberdinen arabera.

Dufew Electric-en EMC iragazteko irtenbide pertsonalizatuak

Dufew Electric-ek sarrerako iragazkien soluzio pertsonalizatuak eskaintzen ditu VFD sistemetarako, servo-unitateetarako eta automatizazio industrialeko aplikazioetarako.

Ingeniaritza gaitasun profesionalarekin, fabrikazio prozesu fidagarriekin eta kalitate kontrol zorrotzarekin, Dufew-k bezeroei EMC errendimendua hobetzen laguntzen die, interferentzia elektrikoak murrizten eta epe luzerako funtzionamendu egonkorra lortzen laguntzen die.
