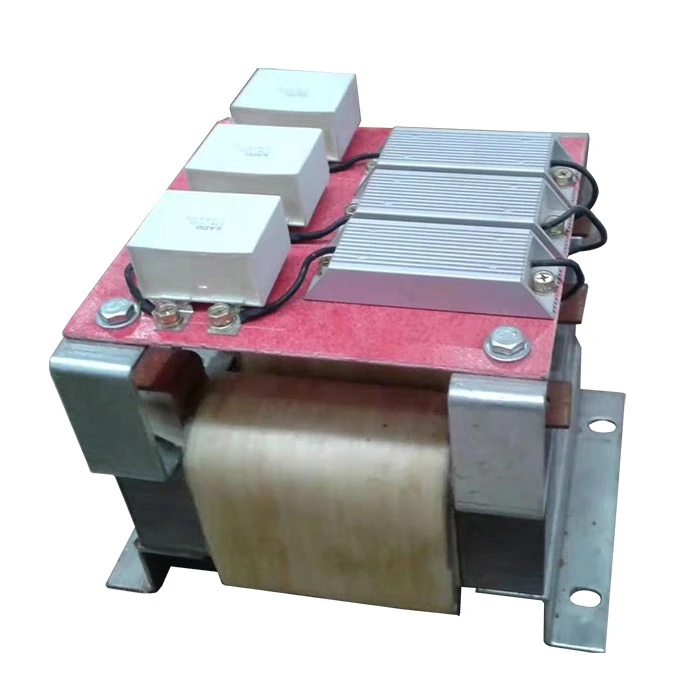

Tentsio Deribatuaren Iragazkia

Dufew Elektriko Deribatu Tentsio Iragazkia VFD baten irteerako aldean instalatzen da inbertsorearen eta motorren arteko baldintza elektrikoak hobetzeko. Inbertsore-sisteme modernoek abiadura handiko konmutazio-gailuak erabiltzen dituzte abiadura eta momentua kontrolatzeko, baina PWM tentsio-trantsizio bizkorrek tentsio-ertz aldapatsuak sor ditzakete, dv/dt tentsioa areagotzen duten motorraren harilketetan, kablearen inpedantzia desegokitzeak eragindako tentsio islatua, motorraren eta lurraren arteko modu arrunteko tentsioa, korronte arriskua eta maiztasun handiko interferentzia elektromagnetikoak.

Efektu hauek nabarmenagoak izan daitezke motorren kable luzeekin, inbertsorearen kommutazio-maiztasun handiekin, jatorrian inbertsorearen funtziorako diseinatu ez diren motorrekin edo egonkortasun elektrikoaren baldintza zorrotzak dituzten ekipamendu industrialekin. Dufew-ek LC moteltze-egitura bat erabiltzen du erresistentzia kontrolatua duen maiztasun handiko oszilazio-energia xurgatzeko, tentsio-trantsizio-tasa motelak eta tentsio elektriko iragankorra murrizteko, inbertsorearen funtzionamendu normala mantenduz.

Iragazkiak PWM tentsio-gailurrak, motorraren isolamenduaren estresa, islatutako uhinen efektuak eta maiztasun handiko interferentziak murrizten lagun dezake, kable bidezko transmisio-baldintzak eta unitate-sistemaren bateragarritasun orokorra hobetzen dituen bitartean.

Nola funtzionatzen du Dufew dv/dt Teknologiak?

Tentsio Trantsizio Kontrolerako LC Damping Egitura

Inbertsorea aldatzean, PWM pultsuek maiztasun handiko tentsio-aldaketa azkarrak sortzen dituzte, motorraren kablean zehar bidaiatzen dutenak. Iragazkiak irteerako zirkuituan inpedantzia kontrolatua sartzen du tentsio-aldaketa azkarrak eta gaintentsio iragankorra mugatzeko, motorraren terminaletako tentsio-baldintzak hobetuz eta islatutako uhinen efektuak murrizteko. Ohiko irteerako erreaktore batekin alderatuta, moteltze-egiturak maiztasun handiko tentsio-oszilazioen kontrol gehigarria eskaintzen du.

Modu Komuneko Tentsio Kontrolaren Diseinua

Maiztasun handiko kommutazioek modu komuneko tentsioa sor dezakete motorraren harilkatuen, kable-eroaleen eta lurreratzeko sistemaren artean. Dufew-ek diseinu magnetikoa eta elektrikoa optimizatzen ditu modu komuneko interferentziak eta maiztasun handiko tentsioko osagaiak murrizteko, eta horrek ardatzaren tentsioaren efektuak mugatzen lagun dezake, errodamenduen deskarga-korronte arriskua murrizten eta EMC errendimendua hobetzen laguntzen du.

Motor babesaren errendimendua

Isolamendu-estresa murriztea PWM eragiketapean

Tentsio-trantsizio bizkorrak eta PWM pultsu errepikakorrak motorraren harilaren isolamenduaren estres elektrikoa areagotu dezakete eta denboran zehar isolamendua zahartzen lagun dezakete. Tentsioaren igoera-tasak moderatuz eta gailur iragankorrak mugatuz, Dufew-ek harilaren isolamenduaren estresa murrizten laguntzen du eta lehendik dauden motorrek VFD funtzionamenduarekin bateragarritasuna hobetu behar duten bertsio berritzeko aplikazioetarako egokia da.

Errodamenduen fidagarritasuna hobetzea

Modu komuneko tentsioak maiztasun handiko korronte bideak sor ditzake motorraren errodamenduen bidez, ardatzaren tentsioa eta errodamenduen deskarga efektuak areagotuz. Maiztasun handiko tentsioko osagaiak murriztuz, iragazkiak ardatzaren tentsioaren eragina mugatzen laguntzen du eta korrontearekin lotutako kalteak jasaten laguntzen du, motorraren funtzionamendu egonkorragoa onartzen duen bitartean.

Etengabeko Industri Eragiketa Laguntzea

Etengabeko lan-baldintzetan funtzionatzen duten motorretan, tentsio iragankorrak eta maiztasun handiko estres elektrikoa kontrolatzeak ekipamenduen erabilgarritasuna mantentzen lagun dezake eta motorretan eta konektaturiko osagaien tentsio elektrikoa murrizten lagun dezake. Honek funtzionamendu eta mantentze-baldintza egonkorrak onartzen ditu industri sistema industrialetan.

Aplikazioak hautatzeko gida

Dv/dt iragazteko irtenbidea normalean kontuan hartzen da sistemek:

Aplikazio tipikoak

Dufew soluzioak egokiak dira:

Aplikazio tipikoak honako hauek dira: automatizazio industriala, CNC makineria, portu ekipamendua, injekzio-moldeatzeko makinak, ehungintza-makineria, papera prozesatzeko ekipoak eta proba-sistemak, non VFD-k gidatutako motorrak tentsio-kontrola hobetu eta motorren alboko babes elektrikoa behar duten.

Diseinu Teknikoaren Ezaugarri

Galera baxuko osagai magnetikoen diseinua

Dufew-ek material magnetiko optimizatuak eta osagai-egiturak erabiltzen ditu induktantzia-ezaugarri egonkorrak mantentzeko, galera magnetikoak murrizten dituen bitartean eta etengabeko funtzionamenduan beroaren xahupen eraginkorra onartzen duen bitartean.

Industri Isolamendu Sistema

Isolamendu-sistemak F Klaseko isolamendu-materialak erabil ditzake hutsean inpregnatzeko tratamenduarekin batera, isolamenduaren osotasuna, erresistentzia mekanikoa eta ingurumen-baldintzekiko erresistentzia hobetzeko industria-eragiketa garaian.

Instalazio malguaren konfigurazioa

Armairu eta ekipoen diseinu desberdinak egokitzeko, Dufew-ek IP00 eta IP22 babes aukerak, instalazio bertikala edo horizontala, neurri pertsonalizatuak eta proiektuaren konfigurazio mekanikoak onartzen ditu aplikazioaren eskakizunen arabera.

Zehaztapen Teknikoak

dv/dt iragazkia vs uhin sinusoidala iragazkia

Fabrikazio gaitasuna eta kalitatea bermatzea

Dufew Electric potentzia industrialaren osagai elektronikoetan espezializatuta dago, iragazkiak, erreaktoreak, balazta-erresistentziak, transformadoreak eta soluzio elektriko pertsonalizatuak barne. Motorra babesteko iragazteko produktuetarako, fabrikazio-prozesuak nukleo magnetikoaren hautaketa, doitasun-harilaketa, isolamendu tratamendua, hutsean inpregnatzea, errendimendu elektrikoaren probak eta azken ikuskapena hartzen ditu.

Key quality checks may include:

- Isolamendu-erresistentzia-probak
- Erresistentzia dielektrikoen proba
- Induktantzia egiaztatzea
- Tenperatura igoeraren proba
- Azken produktuaren ikuskapena

Dufew Electric-ek OEM fabrikazioa, parametro elektriko pertsonalizatuak, ingeniaritza aplikazioen laguntza eta proiektuetan oinarritutako soluzioak onartzen ditu. Ziurtagiri-dokumentuak eta produktuen proba-txostenak produktuaren eta proiektuaren eskakizunen arabera eman daitezke.

Ohiko galderak

Q1: Zertarako erabiltzen da VFD sistemetan tentsio deribatu iragazkia?

Tentsio-iragazki deribatu bat dv/dt tentsioa, tentsio-punta iragankorra eta inbertsorearen aldaketak sortzen dituen maiztasun handiko interferentziak murrizteko erabiltzen da. Motorren isolamenduaren babesa eta sistemaren fidagarritasuna hobetzen laguntzen du.

2.G.: Noiz hautatu behar da irtenbide hau?

Motor kable luzeak, inbertsoreak gidatutako motor estandarrak, kommutazio-maiztasun altuak, korronte kezkak dituzten edo EMC eskakizun zorrotzak dituzten aplikazioetarako gomendatzen da.

3.G.: Zein da dv/dt iragazkia eta uhin sinu-uhinaren iragazkia arteko aldea?

Dv/dt iragazkiak batez ere tentsioaren igoera-tasa eta tentsio-tentsio iragankorra murrizten ditu, eta sinu-uhinaren iragazkiak PWM irteera gehiago birmoldatzen du, iragazketa-errendimendu handiagoa duen uhin ia sinusoidal batean.

4.G.: Dufew-ek motorraren babeserako irtenbideak pertsonaliza ditzake?

Bai. Dufew-ek soluzio pertsonalizatuak eskaintzen ditu sistemaren tentsioaren, korrontearen ahalmenaren, garraiolariaren maiztasunaren, kablearen luzeraren, instalazioaren eskakizunen eta aplikazio baldintzen arabera.

Dufew Electric-en motorraren babeserako irtenbide pertsonalizatuak

Dufew Electric-ek irteera-alboko babeserako soluzio pertsonalizatuak eskaintzen ditu VFD sistemetarako, servo-unitateetarako eta motor industrialetarako aplikazioetarako. Diseinu elektriko profesionalaren, fabrikazio prozesu kontrolatuen eta kalitatearen ikuskapen zorrotzaren bidez, Dufew-k bezeroei PWMri lotutako estres elektrikoa murrizten laguntzen die eta epe luzerako disko sistemaren fidagarritasuna hobetzen laguntzen die.
