Erresistentziak, balazta-unitateak, erreaktoreak, potentzia-iragazkiak eta transformadoreak barne-zorro osoa eskaintzen dugu, aplikazio-eskakizun anitzak betetzeko pertsonalizazio aukera osoekin.

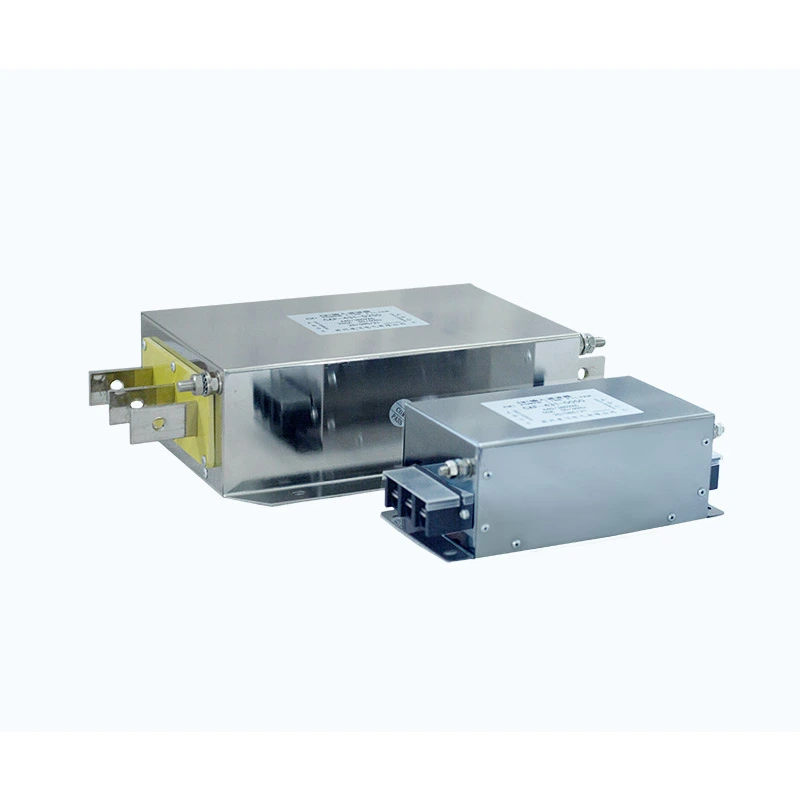

Irteera iragazkia VFD irteerako terminalen eta motorraren sarrerako terminalen artean instalatzen da, motorra transmititzen diren seinale elektrikoen kalitatea hobetzeko.
Etapa anitzeko iragazketa-zirkuituak osagai magnetiko optimizatuekin konbinatuz, PWM inbertsorearen funtzionamenduak sortutako maiztasun handiko kommutazio-interferentziak arintzen ditu eta motorraren terminaletan estres elektrikoa murrizten du.
Diseinuak minimizatzen laguntzen du:
- Maiztasun handiko osagai harmonikoak
- Aldaketa azkarrek eragindako tentsio-piko pultsuak
- dv/dt tentsioa motorraren isolamenduan
- Interferentzia elektromagnetikoak motorraren kableen bidez
Isolamendu sistemak honako hau eskaintzen du:
- Line-to-line: 1500VDC / 60S
- Lerrotik lurretik: 2500VDC / 60S
Isolamendu-erresistentzia 100MΩ-tik gorakoa, 1,4 aldiz korronte nominalaren gainkarga-gaitasuna 1 minutuz eta motor-kableen distantzia 400m-ra arteko kable blindatuekin, Dufew soluzioak egokiak dira industri-sistema zorrotzetarako.
| Parametroa | Zehaztapena |
|---|---|
| Tentsio nominala | 220VAC / 380VAC / 690VAC / 1140VAC |
| Eragiketa-maiztasuna | 50Hz / 60Hz / Gehienez 500Hz |
| Korronte nominatua | 5A - 1600A |
| Indar dielektrikoa | Line-to-line: 1500VDC (60S); Lerrotik lurrerako: 2500VDC (60S) |
| Isolamendu Erresistentzia | ≥100MΩ (1000VDC) |
| Gainkargatzeko gaitasuna | 1,4 aldiz korronte nominala minutu batean (tartea ≥15 minutu) |
| Kablearen gehienezko luzera | Kable blindatua: 400m; Blindatu gabeko kablea: 300 m |
| Babes-maila | IP00 / IP20 |
| Isolamendu Klasea | T40 / F Klasea (155 ℃) |
| Suaren iragazkorra kalifikazioa | UL94V-2 |
| Produktu estandarra | GB/T15287/8 |
CAF-4 3 2-0600
| Kodea | Deskribapena |
|---|---|
| CAF | Dufew Electric Filter Series |
| 4 | Tentsio-maila (2 = 220V, 4 = 380V, 6 = 690V) |
| 3 | Fase zenbakia (3 = trifasikoa, 1 = fase bakarrekoa) |
| 2 | Iragazki mota (1 = Sarrerako iragazkia, 2 = Irteerako iragazkia) |
| 0600 | Korronte nominala (0600 = 600A) |
Motor kable luzeek kapazitate banatua sar dezakete, eta horrek karga-korrontea eta maiztasun handiko interferentziak areagotu ditzake. Zirkuitu magnetiko optimizatuak kablearen kapazitatearen eragina murrizten laguntzen du, irteerako uhin-formaren egonkortasuna hobetzen eta maiztasun handiko erradiazioa murrizten laguntzen du, iragazkia urruneko motor-instalazioetarako egokia bihurtuz. 400 m-ra arteko kable blindatu eta 300 m-ra arteko kableak babesten ditu.
PWM kommutazio-eragiketak tentsio-igoera azkarra eta maiztasun handiko estresa sor ditzake motorraren harilketetan. Irteerako iragazkiak dv/dt inpaktua eta tentsio piko estresa murrizten laguntzen du, pultsuak aldatzeak eragindako isolamenduaren zahartzea mugatzen du eta motorraren zerbitzuaren fidagarritasun orokorra hobetzen du.
Etapa anitzeko iragazketa-egiturak maiztasun handiko kommutazio zarata eta modu komuneko eta modu diferentzialeko interferentziak kentzen laguntzen du. Horrek EMC errendimendua hobetu dezake eta interferentziak murriztu ditzake kontrol eta monitorizazio ekipamendu sentikorrez hornitutako sistemetan.
Iragazkiaren diseinuak maiztasun handiko osagaiak ditu helburu nagusiki, motorraren funtzionamendu arrunterako beharrezkoa den oinarrizko maiztasun-energia mantenduz. Horrek motorraren pare-irteera egonkorra mantentzen laguntzen du, galera gehigarriak gutxitzen ditu eta etengabeko funtzionamendu fidagarria onartzen du.
Diseinu trinkoak instalazio bertikala zein horizontala onartzen du eta armairu diseinu desberdinak jaso ditzake. Tentsio eta korronte pertsonalizatutako balorazioak ere eskuragarri daude industria-aplikazio zehatzak eta OEM proiektuen eskakizunak betetzeko.
Dufew Output Filter egokia da motorraren kableen luzerak 50 metrotik gorakoak diren aplikazioetarako, baita doitasun handiko serbo mekanizazio ekipamenduetarako, motor anitzeko unitate sinkronoetarako sistemak eta ikuskapen ekipamendu sentikorrez hornitutako ekoizpen lerroetarako ere. Maiz azelerazioa eta balaztatzea behar duten garabietarako eta injekzio-moldeaketa ekipoetarako ere egokia da.
Aplikazio tipikoen artean, automatizazio industriala, CNC makineria, igogailuak, portuko ekipoak, ehungintzako makineria, injekzio-makinak eta proba sistemak daude.
| Konparazio Dimentsioa | Dufew Professional Irteera Iragazkia | Irteera iragazteko irtenbide estandarra |
|---|---|---|
| Iragazte-egitura | Etapa anitzeko iragazketa diseinua PWM kommutazio interferentziarako | Iragazte-egitura sinplea maiztasun-atenuazio mugatua duena |
| Aplikazio nagusia | Motor-alde harmonikoen ezabaketa eta dv/dt tentsioaren murrizketa | Irteerako uhin formaren oinarrizko hobekuntza |
| Kable luzerako gaitasuna | Distantzia luzeko motor-kableen aplikazioak onartzen ditu 400 m-ko kable blindatua | Errendimendua gutxitu egin daiteke kablearen distantziarekin |
| Motorren babesa | Tentsio-pultsu kommutazioek eragindako isolamendu-estresa murrizten laguntzen du | Maiztasun handiko estresaren aurkako babes mugatua |
| Sistema Integrazioa | Zehaztasun eta industriako gidatze sistemetarako egokia | Batez ere aplikazio orokorretarako erabiltzen da |
Dufew Electric potentzia industrialaren osagai elektronikoetan espezializatuta dago, iragazkiak, erreaktoreak, balazta-erresistentziak eta soluzio elektriko pertsonalizatuak barne.
Osagai magnetikoetan eta unitate-sistemaren aplikazioetan ingeniaritza-esperientziarekin, Dufew-k soluzio pertsonalizatuak eskaintzen ditu tentsio-maila, korronte-tarte eta instalazio-eskakizun desberdinetarako.
Dufew-en fabrikazio-gaitasunek osagai magnetikoen prozesatzea, doitasun-harilketa, isolamendu-tratamendua, parametro elektrikoen egiaztapena eta errendimendu-probak hartzen dituzte, ekoizpen-kalitate koherentea eta produktuaren errendimendu fidagarria bermatuz.
Kalitate-kontrolak isolamendu-erresistentzia, erresistentzia dielektrikoa, tenperatura igoera, errendimendu elektrikoa eta itxura-ikuskapenak barne hartzen ditu. Etapa bakoitza amaitutako produktuen segurtasun elektrikoa, funtzionamendu-egonkortasuna eta kalitate orokorra egiaztatzeko diseinatuta dago.
Dufew-ek OEM fabrikazioa, diseinu pertsonalizatuak, dokumentazio teknikoa eta aplikazioen ingeniaritza laguntza onartzen ditu industria-eskakizun desberdinak betetzeko. Kalitatearen dokumentazioa ISO kalitatea kudeatzeko ziurtagiria, CE ziurtagiria eta produktuen proben txostenak barne hartzen ditu.
Dufew-ek esportazio-ontziak estandarrak aplikatzen ditu osagai elektriko industrialen garraio segurua bermatzeko.
Enbalatzeko irtenbideak honako hauek dira:
- Hezetasunaren aurkako babesa
- Kolpeen aurkako finkapena
- Egurrezko kaxa sendotuak modelo handietarako
- Produktuen identifikazio-etiketak
- Dokumentu teknikoak
Produktu bakoitza bidalketa baino lehen ikuskatzen da, bezeroen eskakizunak betetzen direla ziurtatzeko.
Irteera-iragazki batek maiztasun handiko konmutazio osagaiak, PWM interferentziak eta zarata elektromagnetikoak motorren aldean ditu helburu nagusiki. Irteerako erreaktore batek tentsioaren igoera tasa murrizten du, korrontearen eragina mugatzen du eta irteerako uhin-formaren baldintzak hobetzen ditu.
Aplikazio zorrotzetarako, irtenbide egokia kablearen luzeraren, motor motaren eta EMC eskakizunen araberakoa da.
Bai. Inbertsorearen aldaketak sortutako maiztasun handiko osagaiak murriztuz, bibrazio elektromagnetikoa murrizten eta motorraren funtzionamendu-baldintzak hobetzen lagun dezake.
Kable luzeek kapazitate banatua handitzen dute eta maiztasun handiko interferentziak areagotu ditzakete. Iragazki egokiak kableekin lotutako estres elektrikoa murrizten laguntzen du eta sistemaren egonkortasuna hobetzen du.
Bai. Dufew-ek soluzio pertsonalizatuak eskaintzen ditu, besteak beste, tentsio-kalifikazioa, korronte-ahalmena, iragazketa-ezaugarriak, dimentsioak eta instalazio-egitura bezeroen eskakizunen arabera.
