Erresistentziak, balazta-unitateak, erreaktoreak, potentzia-iragazkiak eta transformadoreak barne-zorro osoa eskaintzen dugu, aplikazio-eskakizun anitzak betetzeko pertsonalizazio aukera osoekin.

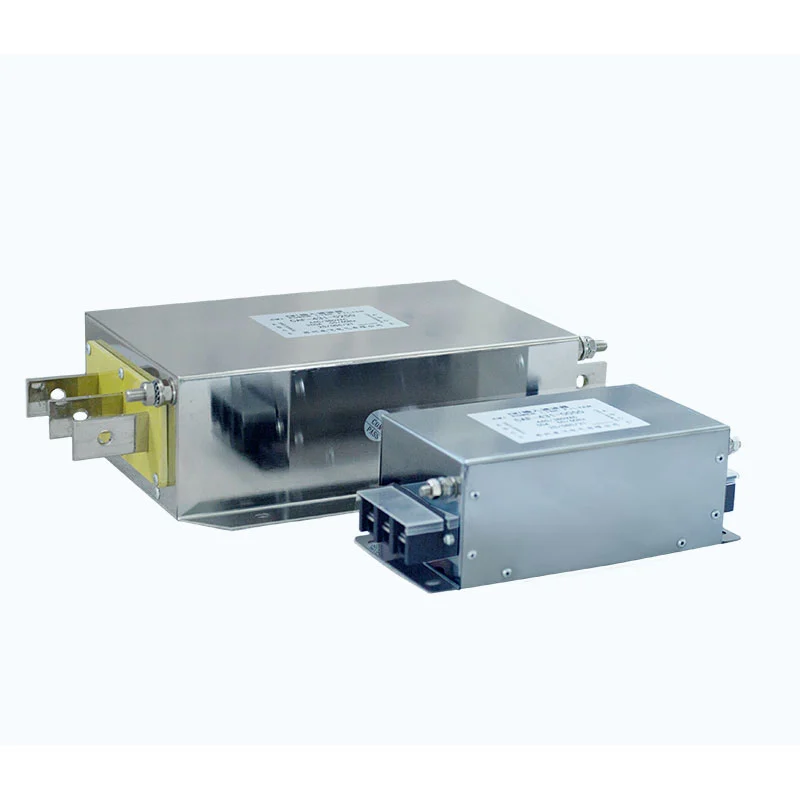

Sarrerako elikadura-iturriaren eta ekipoaren potentzia-sarreraren artean elikadura-iturriaren iragazkia instalatuta dago. Bere helburu nagusia linea elektrikoaren bidez egiten diren interferentzia elektromagnetikoak (EMI) kontrolatzea da.
Elikatze-ekipamendu elektronikoak, hala nola inbertsoreak, serbo-unitateak eta etengailu-iturnikak, maiztasun handiko zarata sor dezakete kommutazio-eragiketan. Kanpoko ekipo elektrikoak eta sare elektrikoak nahi ez diren maiztasun handiko asaldurak ere sar ditzakete hornidura-lerro berean.
Iragazkiak inpedantzia ematen die nahi ez diren maiztasun handiko osagai horiei, elikatze-iturri normalari pasatzen uzten dien bitartean.
Bi norabideetan lan egiteko diseinatuta dago:
- Ekipoek sortutako eta sare elektrikorantz bideratzen diren maiztasun handiko interferentziak murriztea
- Hornidura-lerroaren bidez ekipoan sartzen diren kanpoko RF eta asaldura elektrikoak murriztea
- Modu arrunteko eta modu diferentzialeko interferentziak kendu
- Aldameneko ekipo elektronikoen arteko interferentzia-aukera murriztea
Beraz, iragazkia ekipoaren EMI/EMC kontrol eta linea elektrikoen interferentziak kentzeko sistemaren parte gisa erabiltzen da.
Iragazkiak modu komuneko itogailuen, X kondentsadoreen, Y kondentsadoreen eta osagai erresistenteen konbinazioa erabiltzen du pasabide baxuko iragazketa-sare bat osatzeko.
Modu komuneko txokeak inpedantzia handia ematen dio modu komuneko maiztasun handiko zaratari, hornikuntza-korronte arruntari pasatzen uzten dion bitartean.
X kondentsadorea potentzia-eroaleen artean konektatzen da eta modu diferentzialeko maiztasun handiko zaratetarako bidea eskaintzen du.
Y kondentsadoreek potentzia-eroaleen eta lurraren edo xasisaren erreferentziaren arteko bide kontrolatua eskaintzen dute, modu komuneko interferentzia egokia lortzeko.
Zirkuituaren konfigurazioaren arabera, osagai erresistenteak erabil daitezke kondentsadorearen deskargarako eta zirkuituaren moteltzerako.
Zirkuitu konbinatuak modu komuneko eta modu diferentzialeko interferentziak ezabatzen ditu zehaztutako maiztasun-tartean.
Iragazkiak etapa bakarreko edo bi etapako egitura erabil dezake.
Etapa bakarreko iragazketa egokia da interferentzia maila iragazketa-atal batekin kontrolatu daitekeen eta instalazio-espazioa mugatua den aplikazioetarako.
Bi etapako iragazkiak atenuazio gehigarria eskaintzen du ekipoak ingurune elektromagnetiko zorrotzago batean funtzionatzen duenean.
Konfigurazio egokia ekipoaren, interferentziaren ezaugarrien, behar den atenuazioaren eta instalazio-baldintzen arabera zehaztu behar da.
Hurrengo zehaztapenak dagokion produktuaren konfigurazioari aplikatzen zaizkio. Dufew Electric iragazki serie ezberdinek tentsio eta korronte tarte desberdinak izan ditzakete.
| Parametroa | Zehaztapena |
|---|---|
| Tentsio nominala | 250 VCA zehaztutako konfigurazio monofasikorako |
| Korronte nominatua | 1A--60A zehaztutako konfigurazio monofasikorako |
| Eragiketa-maiztasuna | 50Hz / 60Hz / 500Hz arte, konfigurazioaren arabera |
| Iragazte barrutia | 5 kHz--30 MHz |
| Indar dielektrikoa, lerroz lerro | 1500VDC / 60s |
| Indar dielektrikoa, Lerrotik lurretik | 2250VDC / 60s* |
| Isolamendu Erresistentzia | >100MΩ 1000VDC-tan |
| Gainkargatzeko gaitasuna | 1,4 × korronte nominala 1 minutuz, gainkarga gertaeren artean gutxienez 15 minutuz |
| Babes-maila | IP00 / IP20 |
| Isolamendu Klasea | T40 / F (155 °C) |
| Suaren iragazkorra kalifikazioa | UL94V-2 |
| Produktu estandarra | GB/T 15287/8 |
* Hornitutako informazio teknikoak 2500VDC / 60s ere zerrendatzen ditu lineatik lurrerako indar dielektrikorako. Balio aplikagarria hautatutako modeloaren azken zehaztapenetik berretsi behar da.
Ereduaren izendapen tipikoa hau da: CAF-4 3 1-0010
| Kodea | Deskribapena |
|---|---|
| CAF | Dufew Electric iragazkien seriea |
| 4 | Tentsio klasea; 2 = 220V, 4 = 380V, 6 = 690V |
| 3 | Faseen konfigurazioa; 3 = trifasikoa, 1 = monofasikoa |
| 1 | Iragazkien kategoria; 1 = sarrerako iragazkia, 2 = irteerako iragazkia |
| 0010 | Korronte nominala; 0010 = 10A |
Ereduaren izendapena aplikatu beharreko produktuaren zehaztapenarekin eta izen-plakarekin egiaztatu behar da eskaera egin aurretik.
Iragazki-zirkuituak modu komuneko zein modu diferentzialeko maiztasun handiko interferentziak zuzentzen ditu, eroandako EMI mota desberdinak egon daitezkeen lekuetan erabiltzeko aukera emanez.
Iragazkiak konektatutako ekipoek sortutako eta hornidura sarera zuzendutako interferentziak murrizten ditu, eta, aldi berean, energia konexiotik sartzen diren maiztasun handiko kanpoko asaldurak mugatu ditzake.
Zehaztutako iragazketa-barrutiak kommutazio-potentzia elektronika eta beste ekipo elektroniko batzuekin lotutako maiztasun handiko interferentziak hartzen ditu.
Iragazte-egitura interferentzia mailaren eta instalazio-baldintzen arabera hauta daiteke.
Eraikuntza integratua egokia da kontrol-armairuen eta itxitura elektrikoen barruan instalatzeko espazioa mugatua den.
Iragazkia potentzia monofasikoko ekipo elektronikoetarako diseinatuta dago, non gidatutako EMI kontrolatu behar den. Inbertsore monofasikoetan, serbo-unitateetan, elikatze-iturri kommutazioetan, kontrolagailuetan, brodatzeko makinetan, grabatu-makinetan, industria-kontroleko ekipamenduetan eta EMI sentikorrak diren inguruneetan instalatutako beste ekipamendu elektronikoetan erabil daiteke.
Iragazkia instalazio elektrikoetan ere erabil daiteke gailu elektroniko anitzek energia sare berean funtzionatzen duten eta egindako interferentziak ekipoen funtzionamenduan edo sistemaren errendimenduan eragina izan dezakeen.
Iragazki bat egokia izan daiteke ekipoak interferentziarekin lotutako sintomak jasaten dituenean, hala nola:
- Ustekabeko geldialdiak
- Eragiketa faltsua edo anormala
- Komunikazioaren edo kontrolaren interferentziak
- Gehiegizko zarata elektrikoa
- Aldameneko ekipoen arteko linea elektrikoen interferentzia
Sintoma hauek hainbat kausa izan ditzakete. Iragazkia hautatu aurretik, arazoaren benetako iturria identifikatu behar da. Iragazki batek ez ditu neurri zuzentzaileak ordezten gainkarga, lurra okerra, isolamendu-matxura, ekipoen akatsak edo azpiko beste arazo elektriko batzuengatik.
Iragazkiaren hautaketak ekipoaren hornidura-tentsioa, korronte nominala, funtzionamendu-maiztasuna, konfigurazio monofasikoa, beharrezko iragazketa-errendimendua, instalazioaren dimentsioak, lurreratze metodoa, giro-tenperatura eta babes-maila kontuan hartu behar ditu.
Zehaztutako konfigurazio monofasikorako, gomendatutako iragazki-kalifikazioa ekipoaren korronte nominalaren 1,2-1,5 aldiz gutxi gorabehera da. Azken hautaketak benetako karga-korrontea, gainkarga-baldintzak, funtzionamendu-tenperatura eta fabrikatzailearen zehaztapenak ere kontuan izan behar ditu.
Eredua aukeratzeko, bezeroek ekipamenduaren eredua, hornidura-tentsioa, korronte nominala, funtzionamendu-maiztasuna, kableatu-diagrama, instalazioaren dimentsioak, interferentzia-sintomak eta funtzionamendu-ingurunea eman ditzakete.
Instalazio zuzena bereziki garrantzitsua da maiztasun handiko EMI ezabatzeko.
Egiaztatu ekipoaren tentsioa eta korrontea instalatu aurretik. Hautatutako iragazkiak ekipoen hornidurarekin eta funtzionamendu-korrontearekin bateragarria izan behar du.
Egiaztatu karkasa, terminalak, muntaketa-puntuak, identifikazio-etiketa eta kableatu-markak. Ez instalatu hondatutako unitaterik.
Instalatu iragazkia babestutako ekipoaren potentzia-sarreratik ahalik eta hurbilen. Armairuen instalazioetarako, iragazkia muntatzeko metalezko gainazal egoki batean munta daiteke instalazioaren eskakizunen arabera.
Konektatu iragazkia sarrerako elikadura-iturriaren eta ekipoaren sarreraren artean, aplikagarria den kableatu-eskemaren arabera. Jarraitu markatutako sarrera eta irteera terminalei, non definitutako konexio-norabidea zehazten den.
Lurreratze terminala modu fidagarrian konektatu behar da.
Ez bildu iragazkien sarrerako hariak eta irteerako hariak elkarrekin.
Maiztasun handiko interferentziak estu bideraturiko sarrerako eta irteerako eroaleen artean elkartu eta iragazketa-zirkuitua saihestu dezake. Sarreraren eta kargaren aldeko kableatuak, beraz, bereizita bideratu behar dira eta ahal den neurrian alde batera utzi behar dira.
Lurreratzeko eroaleak laburra izan behar du eta instalaziorako nahikoa inpedantzia baxua izan behar du.
Kableatua eta lurra egiaztatu ondoren:
1. Berretsi terminalen konexio guztiak.
2. Egiaztatu sarrera/irteera kableen bereizketa.
3. Ekipoa dinamizatzea.
4. Behatu funtzionamendu-egoera eta alarma-baldintzak.
5. Egiaztatu jatorrizko interferentzia murriztu den.
Ekipo monofasiko trinkoetarako, iragazki-multzo integratuak instalatzeko beharrezkoak diren osagaien kopurua murriztu dezake.
| Konparaketa | Iragazki monofasiko integratua | Bereizi iragazki-unitateak |
|---|---|---|
| Egitura | Batzar integratua | Batzar independente anitz |
| Instalazioa | Iragazkia instalatzeko puntu bat | Unitateak eta muntaketa-puntuak bereizi |
| Kableatua | Iragazkiaren sarrera eta irteerako terminal dedikatuak | Interkonexio eta bideratze osagarriak |
| Armairu espazioa | Aginte-armairu trinkoetarako egokia | Unitate bakoitzeko lekua eskatzen du |
| Osagaien kudeaketa | Produktu bakarreko muntaia | Osagaiak eta osagarriak bereizi |
Benetako EMI-ren errendimendua iragazki-zirkuituaren, baldintza elektrikoen, lurraren, kableen bideratzearen eta instalazioaren kalitatearen araberakoa da. Egitura integratua bera ez da EMI atenuazioaren berme gisa tratatu behar aplikazioaren berariazko proba-daturik gabe.
Dufew Electric-ek potentzia-elektronika osagaiak fabrikatzen ditu, besteak beste, erresistentziak, balazta-sistemak, erreaktoreak, iragazkiak, transformadoreak eta osagai elektriko pertsonalizatuak.
Elikatze-iragazkietarako, ekoizpena eta ikuskapena honako hauek izan daitezke:
Osagaien ikuskapena → Iragazkien muntaia → Saiakuntza elektrikoa → Azken ikuskapena → Paketatzea
Produktuaren konfigurazioaren arabera, ikuskapenak honako hauek izan ditzake:
- Osagaien zehaztapenen egiaztapena
- Terminal eta konexioen ikuskapena
- Isolamendu-erresistentzia-probak
- Erresistentzia dielektrikoaren proba
- Errendimendu elektrikoaren probak
- Dimentsio-ikuskapena
- Azken produktuaren ikuskapena
Erregistro tekniko aplikagarriak eta proba-dokumentazioa eman daitezke produktuaren eta proiektuaren eskakizunen arabera.
Dufew Electric-ek ISO eta CE ziurtagiriak ditu kalitatearen kudeaketa eta produktuak betetzeko jarduerak onartzen dituztenak.
Aplikatu beharreko ziurtagiriak eta dokumentu teknikoak hautatutako ereduaren, produktuaren konfigurazioaren eta aurreikusitako merkatuaren arabera baieztatu behar dira.
Nazioarteko eskaerak produktuaren kantitatearen, neurrien, helmugaren eta entrega-baldintzen arabera antola daitezke.
Itsas-garraioa, aire-garraioa, bidalketa espresa edo bezeroak izendatutako bidaltzaile bat erabil daiteke dagokion moduan. Ontziak produktuaren egituraren eta garraio baldintzen arabera hautatzen dira.
Ekipamendu elektronikoen potentzia-sarreran instalatuta dago linea elektrikoan zehar dabiltzan interferentzia elektromagnetikoak ezabatzeko. Aplikazio tipikoen artean, fase bakarreko inbertsoreak, serbo-unitateak, elikatze-iturri kommutativeak eta kontrolagailuak daude.
Iragazkia maiztasun handiko interferentziak modu komuneko zein modu diferentzialeko interferentziari aurre egiteko diseinatuta dago. Zehaztutako iragazketa-tartea 5 kHz--30 MHz da aplikagarria den konfiguraziorako.
Babestutako ekipoaren potentzia-sarreratik ahalik eta gertuen instalatu behar da. Sarrerako eta irteerako kableak bereizi behar dira iragazkia saihestu dezakeen akoplamendu elektromagnetikoa murrizteko.
Bai. Inbertsore monofasikoetarako, serbo-unitateetarako, elikatze-iturri kommutazioetarako, kontrolagailuetarako eta antzeko ekipamendu elektronikoetarako diseinatuta dago, baldin eta kalifikazio elektrikoak bateragarriak badira.
Aukerak ekipoaren funtzionamendu-korronte nominala eta erreala, hornidura-tentsioa, funtzionamendu-baldintzak eta iragazkien zehaztapenak kontuan hartu behar ditu. Hornitutako hautapen-gidak ekipamenduaren korronte nominalaren 1,2--1,5 aldiz gutxi gorabehera gomendatzen du.
Sintoma hauek eragindako interferentzia elektromagnetikoek edo linea elektrikoen nahasteek eragindako edo areagotzen direnean lagun dezake. Matxura gainkargaren, lurreratzea okerren, isolamenduaren arazoen edo barneko ekipoaren akatsen baten ondoriozkoa bada, azpiko kausa bereizita zuzendu behar da.
Kalifikazio elektrikoak, iragazte-egitura, instalazioaren dimentsioak eta beste zehaztapen batzuk ekipamenduaren eta aplikazioaren eskakizunen arabera ebalua daitezke.
Bai. 1.000 m-tik gora, beroaren xahupen murriztuak korrontearen murrizketa eska dezake. Emandako informazio teknikoak 2.000 m-ko gehienezko altitudea zehazten du eta 1.000 m-tik gorako korrontearen %15eko murrizketa gomendatzen du. Aukeratutako eredurako azken eskakizuna berretsi behar da.
Dufew Electric-ek elikadura-iragazkiak hornitzen ditu inbertsore monofasikoetarako, serbo-unitateetarako, elikatze-iturri kommutazioetarako, kontrolagailuetarako eta beste potentzia-ekipo elektronikoetarako. Iragazkiek modu arrunteko eta modu diferentzialeko iragazketa osagaiak erabiltzen dituzte energia-konexioaren bidez eroandako EMI murrizteko.
Produktua hautatzeko, eman ekipoaren tentsioa, korronte nominala, funtzionamendu-maiztasuna, instalazio-baldintzak eta eskuragarri dagoen interferentziari buruzko informazioa konfigurazioa berrikusteko.
