Erresistentziak, balazta-unitateak, erreaktoreak, potentzia-iragazkiak eta transformadoreak barne-zorro osoa eskaintzen dugu, aplikazio-eskakizun anitzak betetzeko pertsonalizazio aukera osoekin.
Balazta-modulu bat maiztasun aldakorreko unitate batek balazta-ahalmen dinamiko gehigarria behar duenean erabiltzen da. Balaztatzerakoan DC-buseko tentsioa igotzen denean energia birsorkuntzarako bide elektriko kontrolatua eskaintzen du.

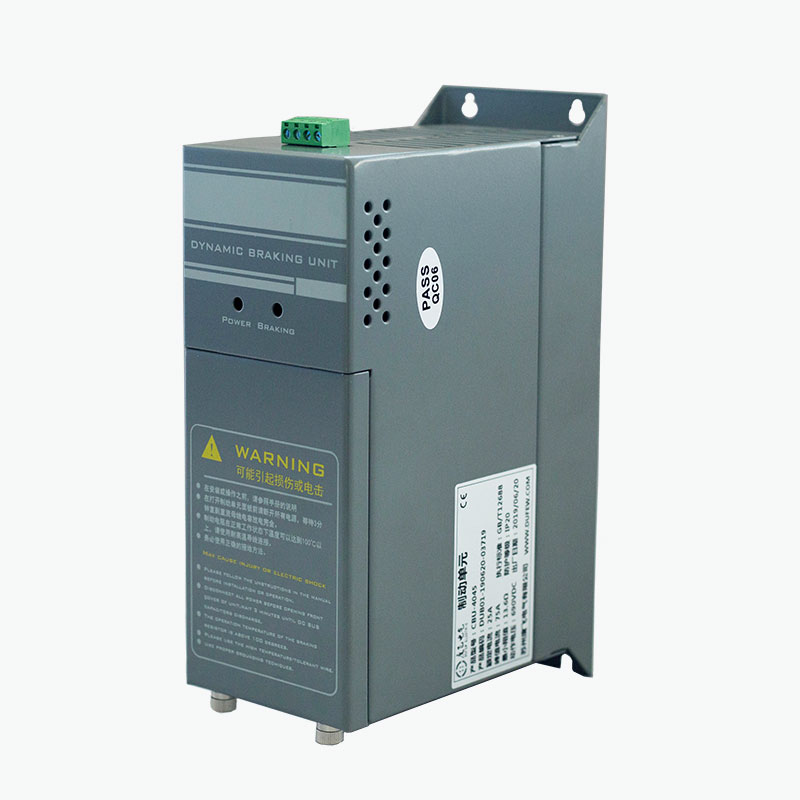

CBU seriea VFD DC busaren eta kanpoko balaztatze-erresistentzia baten artean konektatzen da. Moduluak DC-buseko tentsioa kontrolatzen du eta IGBT etengailu-zirkuitua kontrolatzen du konfiguratutako balazta-atalasaren arabera.
Erregenerazio-sistema bat ez bezala, balazta-zirkuituak ez du energia itzultzen zerbitzu-sarera. Horren ordez, energia birsortzailea balaztatzeko erresistentziara transferitzen da eta bero bihurtzen da.
Konfigurazio hau VFDren balazta-gaitasuna nahikoa ez den edo kanpoko balazta-zirkuitu bat behar den unitate-sistemetan aplikagarria da.
Motorraren funtzionamendu arruntean, energia elektrikoa VFDtik motorra hornitzen da. Desazelerazio azkarrean edo berrikuspenean, energia-fluxuaren noranzkoa alderantzikatu daiteke eta motorrak sorgailu gisa funtzionatzen du aldi baterako.
Ondoren, energia birsortzailea VFD-ren DC busera itzultzen da, eta autobusaren tentsioa handituko da.
CBU serieak tentsio aldaketa honi sekuentzia honen bidez erantzuten dio:
DC-Buseko tentsioa igotzen da → IGBT pizten da → Balaztatzeko erresistentziak energia birsortzailea jasotzen du → Energia bero bihurtzen da → DC-Buseko tentsioa jaisten da → IGBT itzaltzen da
IGBT, beraz, elektronikan kontrolatutako etengailu gisa funtzionatzen du DC busaren eta balaztatzeko erresistentziaren artean.
Kommutazio-atalaseak zehazten du balazta-zirkuitua noiz bihurtzen den aktibo, eta erresistentziak, berriz, energia birsortzaile zenbat xahutu daitekeen zehazten du. Modulua eta erresistentzia, beraz, disko-tentsioaren, balazta-potentziaren, balaztatzeko maiztasunaren eta lan-zikloaren arabera hautatu behar dira.
CBU serieak plaka-mailako diseinu integratua erabiltzen du. Balaztatze- eta monitorizazio-funtzio nagusiak moduluan sartzen dira, kontrol-osagai ezberdinen artean banatu beharrean.
Moduluak barne hartzen ditu:
- IGBT potentzia aldatzeko zirkuitua
- DC bus tentsioa hautematea
- Balaztak kontrolatzeko zirkuitua
- Tenperaturaren jarraipena
- Hozteko haizagailuaren kontrola
- Matxurak babestea
- Errelearen matxura irteera
- DC bus eta balaztatzeko erresistentzia terminalak
Egitura VFD kontrol-armairu egokietan zuzenean integratzeko pentsatuta dago.
Kanpoko balaztatzeko erresistentzia osagai bereizia izaten jarraitzen du, energia elektriko birsortzailea bero bihurtzeaz arduratzen baita.
Balazta-zirkuituak IGBT bat erabiltzen du etengailu nagusi gisa. Kommutazio-egoera DC-buseko tentsioaren arabera kontrolatzen da, kommutazio-osagai mekanikoen bidez baino.
Moduluak funtzionamendu-tenperatura kontrolatzen du eta hozte-haizagailua kontrolatzen du zehaztutako tenperatura-atalaseen arabera. CBU serieak haizagailua gutxi gorabehera 45 °C moduluko tenperaturan abiarazten du eta gain-tenperatura babesa eskaintzen du gutxi gorabehera 85 °C-tan, produktuaren konfigurazioaren arabera.
Modulu anitz konekta daitezke paraleloan eskatutako balazta-ahalmenak unitate bakar baten ahalmena gainditzen duenean. Sinkronizazio interfaze bat eskaintzen da funtzionamendu koordinaturako.
Balazta-atalasa DC-buseko tentsio-baldintza desberdinetarako konfigura daiteke. 380 VAC sistema baterako, fabrikako ezarpena DC690V da, zehaztutako konfigurazioaren arabera beste kommutazio maila batzuk eskuragarri.
Moduluak babes-funtzioak barne hartzen ditu gaintentsioa, gehiegizko korrontea, zirkuitulaburra eta tenperatura gainditzeko baldintzetarako. Errele irteera eskuragarri dago kanpoko akatsak kontrolatzeko.
Balazta-zirkuitua, kontrol-elektronika, tenperatura monitorizatzea eta akatsen interfazea muntaketa batean integratuta daude, modulua VFD kontrol-armairu baten erabilgarri dagoen espazioan instalatu ahal izateko.
| Parametroa | Zehaztapena |
|---|---|
| Sistemaren tentsioa | 220 VAC / 380 VAC / 690 VAC |
| Balazta-tentsioa --- 220 VAC Sistema | DC 340 / 360 / 380 / 400 / 420 V ±10 V |
| Balazta-tentsioa --- 380 VAC Sistema | DC 630 / 660 / 690 / 730 / 760 V ±10 V |
| Balazta-tentsioa --- 690 VAC Sistema | DC 1140 V ± 10 V |
| Kontrol modua | DC bus tentsioaren monitorizazio automatikoa |
| Histeresia | ≤10 V |
| Erantzun Paraleloa | ≤1 ms |
| Fan Start Tenperatura | 45°C moduluaren tenperatura |
| Tenperatura gehiegizko babesa | 85°C |
| Matxura Irteera | Errelea: 0,6 A / 250 VAC; 2 A / 30 VDC |
| Babes Gradua | IP20 edo gehiago |
| Suaren iragazkorra kalifikazioa | UL94V-2 |
| Estandarra | GB/T 12668 |
Oharra: benetako funtzionamendu-parametroak hautatutako CBU ereduaren eta aplikazioaren araberakoak dira. Balazta-erresistentzia moduluarekin eta disko sistemarekin bat etorri behar da.
Instalazio tipiko batek honako hauek dira:
VFD DC Bus → Balaztatze modulua → Balaztatzeko erresistentzia
VFD-k motorraren abiadura eta momentua kontrolatzen ditu. Kommutazio-unitateak erresistentzia DC busera konektatzen den kontrolatzen du, eta erresistentziak birsortutako energia elektrikoa bero gisa xahutzen du.
| Osagaia | Funtzio Nagusia |
|---|---|
| VFD | Motorraren abiadura eta momentua kontrolatzen ditu |
| DC Autobusa | Balaztatzerakoan birsortutako energia itzultzeko DC lotura eskaintzen du |
| Balaztatze Modulua | Balazta-zirkuitua konektatzen du DC-buseko tentsioa konfiguratutako atalasea iristen denean |
| Balaztatze Erresistentzia | Energia elektriko birsortzailea bero bihurtzen du |
Modulua eta erresistentzia balazta-zirkuitu parekatu gisa hautatu behar dira. Erresistentzia-balioa, potentzia-kalifikazioa, balazta-energia, lan-zikloa eta DC-buseko tentsioa elkarrekin kontuan hartu behar dira, independentean zehaztu beharrean.
| Aplikazioa | Zergatik balazta dinamikoa beharrezkoa izan daiteke |
|---|---|
| Igotzeko ekipoak | Esekitako karga bat jaistea energia potentziala itzul daiteke DC busera |
| Igogailuak | Desazelerazio azkarrak eta beheranzko mugimenduak energia birsortzailea sor dezakete |
| Zentrifugatzaileak | Errotazio-inertziak energia handia sor dezake dezelerazioan |
| Makina-erreminta | Desazelerazio denbora laburrak DC bus tentsioaren igoera eragin dezake |
| Ehungintzako makineria | Abiadura-aldaketak errepikatzen direnek balazta-ahalmen gehigarria eska dezakete |
| Garbiketa industriala ekipoak | Karga birakariek desazelerazio kontrolatua behar dute |
| Garraio sistemak | Kargak berritzeak energia birsor dezake beheranzko mugimenduan |
| VFD berritze proiektuak | Baliteke lehendik dauden unitateek kanpoko balazta-gaitasun gehigarria behar izatea |
Balazta-modulu baten beharra benetako birsorkuntza-energiatik eta balazta-betebeharretatik zehaztu behar da, motorraren potentzia bakarrik baino.
| Parametroa | Zer egiaztatu |
|---|---|
| Drive Tentsioa | 220 V, 380 V, 690 V edo sistemaren tentsio aplikagarria |
| DC Bus Tentsioa | Funtzionamendu-tentsio normala eta maximoa |
| Motor Potentzia | Motor-irteera nominala |
| Karga mota | Karga inertziala, berritzea, altxatzea edo bestelakoa |
| Desazelerazio Denbora | Abiadura murrizteko behar den denbora |
| Balaztatze Maiztasuna | Balazta-gertakari kopurua funtzionamendu-ziklo bakoitzeko |
| Betebehar Zikloa | Balaztatzen emandako denboraren ehunekoa |
| Balaztatze Erresistentzia | Erresistentzia, potentzia eta kalifikazio termikoa |
| Kabinetearen baldintzak | Eskuragarri dagoen espazioa, aireztapena eta giro-tenperatura |
| Baldintza paraleloa | Modulu osagarriak behar diren ala ez |
Hautaketa teknikorako, informazio baliagarriena hauxe da:
Drive eredua + sistema tentsioa + motor potentzia + karga mota + dezelerazio denbora + balaztatze-maiztasuna + lan-zikloa + balaztatzeko erresistentzia datuak.
Modulua CBU kableatu diagramaren eta VFD fabrikatzailearen DC bus eskakizunen arabera instalatu behar da.
Puntu nagusiak hauek dira:
1. Egiaztatu VFD DC busaren tentsioa hautatutako moduluarekin bateragarria dela.
2. Lotu balazta-erresistentziaren erresistentzia eta potentzia balazta-zirkuituarekin.
3. Mantendu DC bus eta balaztatzeko konexioak neurri egokian eta ahalik eta laburren.
4. Aireztapen egokia eman moduluaren inguruan.
5. Mantendu balaztatzeko erresistentzia beroarekiko sentikorrak diren osagaietatik urrun.
6. Konektatu akatsen errelea kanpoko akatsen monitorizazioa behar denean.
7. Egiaztatu konexio elektriko guztiak DC busa dinamizatu aurretik.
Balazta-erresistentzia funtzionamenduan zehar tenperatura altua irits daitekeenez, muntatzeko kokapenak eta argitasun termikoak arreta berezia eskatzen du.

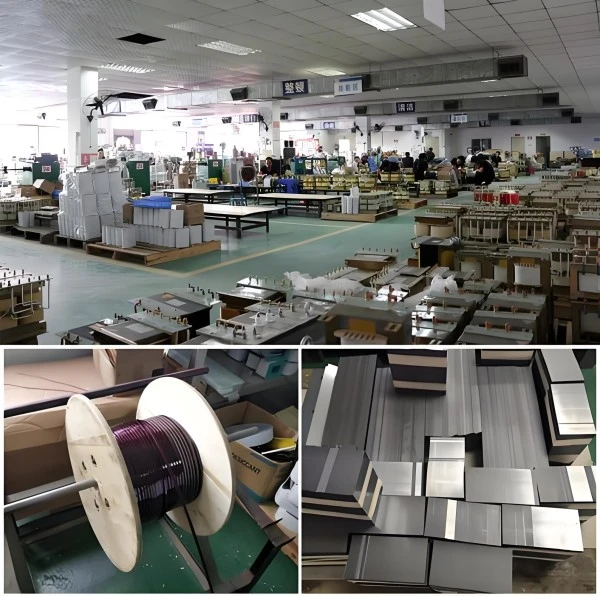

Dufew Electric-ek CBU Seriea fabrikatzen du potentzia-elektronikako produktuen zorroaren zati gisa, osagai elektriko nagusiak, konexioak, isolamendua, kontrol-funtzioak eta produktuaren errendimendu orokorra biltzen dituen ekoizpen- eta ikuskapen-prozedurekin.

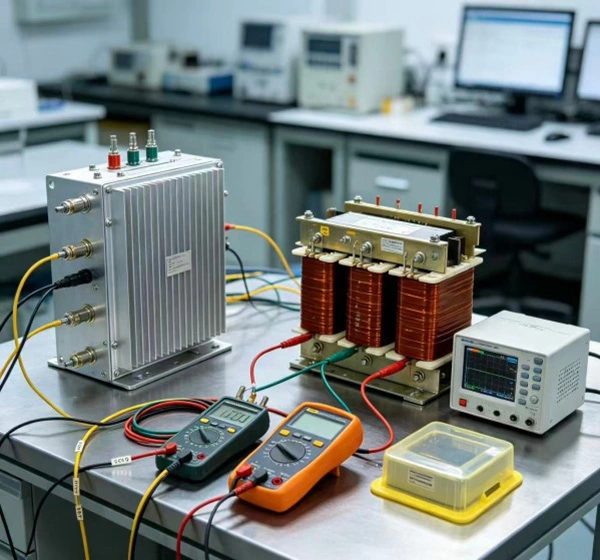

Ereduaren eta aplikazioaren arabera, ekoizpenak eta ikuskapenak osagai elektronikoen ikuskapena, IGBT osagaien egiaztapena, PCB muntaia ikuskatzea, terminalen ikuskapena, isolamenduaren probak, funtzio elektrikoaren probak, babes funtzioaren egiaztapena, tenperatura kontrolatzeko egiaztapena, akatsen erreleen probak eta azken produktuaren ikuskapena izan daitezke.
Produktu espezifikoen ikuskapen-erregistroak eta dokumentu teknikoak ereduaren eta proiektuaren eskakizunen arabera eman daitezke produktuaren ebaluazioa eta egiaztapen teknikoa laguntzeko.
CBU seriea GB/T 12668 baldintza aplikagarrien arabera fabrikatzen da.
Dufew Electric-ek ISO eta CE ziurtagiriak ere baditu bere kalitate eta produktuak betetzeko sistemaren barruan. Aplikatu beharreko ziurtagiriak eta dokumentu teknikoak produktuaren konfigurazio zehatzaren arabera baieztatu behar dira.
Drive-sistemaren osagai osagarriak behar dituzten aplikazioetarako, Dufew Electric-en produktu sortak honako hauek dira:
Balazta-erresistentziak · Balaztatze Choppers · Balazta-moduluak · Sarrerako erreaktoreak · Irteerako erreaktoreak · DC erreaktoreak · EMI iragazkiak · dv/dt iragazkiak · Uhin sinusoidalaren iragazkiak · Harmonikoen iragazkiak · Transformadoreak · Erresistentzia industrialak
Osagai hauek industria-eragiketa-sistemetan erabiltzen diren balazta-, iragazki-, erreaktore- eta potentzia-kontroleko baldintzak estaltzen dituzte.
Balazta-modulu batek VFD baten DC busetik kanpoko balazta-erresistentziara birsortzeko energia transferitzea kontrolatzen du, bus-tentsioa konfiguratutako balazta-atalasera iristen denean.
Ez. Modulua kommutazio-osagaia da, erresistentzia berriz energia elektriko birsortzailea bero bihurtzen du. Balazta-zirkuitu dinamiko gisa lan egiten dute elkarrekin.
VFD DC busean konektatzen da eta normalean unitatetik gertu instalatzen da armairuaren diseinuak baimentzen duenean. Konexioak produktuaren kableatuaren diagrama eta unitatearen fabrikatzailearen zehaztapenak jarraitu behar ditu.
Erresistentzia-balioa, potentzia-maila, balazta-energia, balaztatze-maiztasuna eta lan-zikloa kontuan hartu behar dira. Erresistentziak DC bus tentsioarekin eta aukeratutako unitatearekin bateragarria izan behar du.
Bai. Hainbat unitate paraleloan konekta daitezke balaztatzeko ahalmen gehigarria behar denean. Funtzionamendu paraleloak sinkronizazio egokia, DC-bus kableatua, erresistentzia konfigurazioa eta kudeaketa termikoa behar ditu.
Balaztatzeko oinarrizko funtzioak automatikoki funtzionatzen du DC-buseko tentsioaren arabera eta normalean ez du software programaziorik behar. Kableatu zuzena, erresistentzia aukeraketa, hozte eta babes konexioak egiaztatu behar dira funtzionatu aurretik.
Bai. Taula-mailako eraikuntzak armairuaren integrazioa ahalbidetzen du, baldin eta argiztapen elektriko, aireztapen, beroa xahutzeko eta instalazio-espazio egokiak badaude.
Informazio erabilgarria honako hauek dira: disko-tentsioa, motorraren potentzia, karga-mota, dezelerazio-denbora, balaztatze-maiztasuna, lan-zikloa, balaztatzeko erresistentziaren zehaztapenak eta instalazio-baldintzak. Parametro hauek aplikazioaren konfigurazio egokia zehazteko erabiltzen dira.
CBU seriea aukeratzeko, Dufew Electric-ek informazio hau ematea gomendatzen du:
Drive eredua · Sistemaren tentsioa · Motor-potentzia · Karga mota · Desazelerazio denbora · Balaztatzeko maiztasuna · Lan-zikloa · Balaztatzeko erresistentziaren zehaztapena · Armairuaren instalazioaren baldintzak
Aukeraketa balazta-sistema osoan oinarritu behar da, motorearen potentzian bakarrik. Planteamendu honek moduluaren balorazio egokia, erresistentzia konfigurazioa, antolamendu paraleloa eta eskakizun termikoak zehazten laguntzen du.
