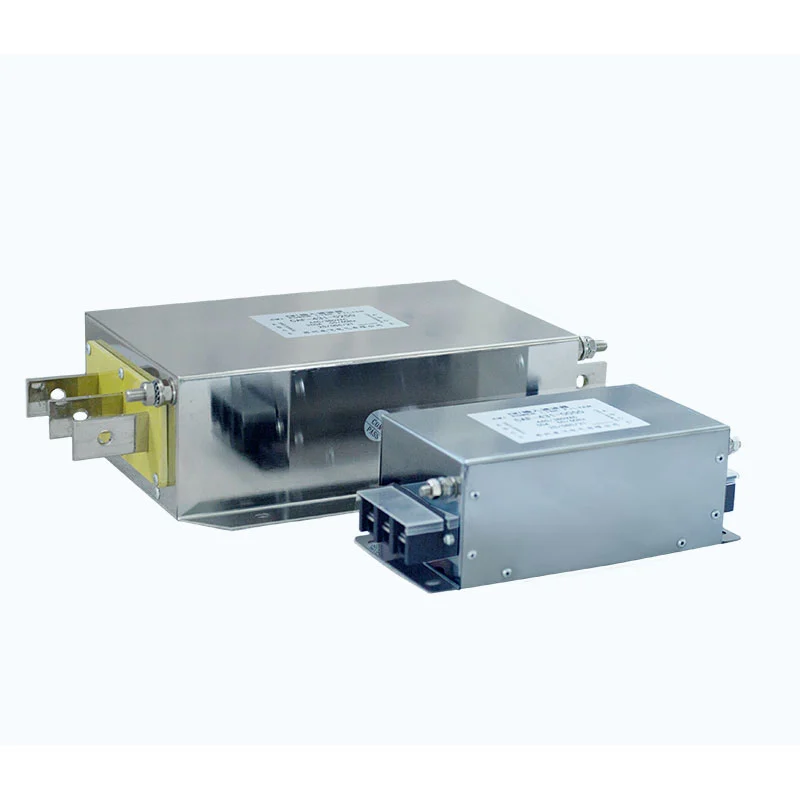

Maiztasun aldakorreko unitatearen iragazkia maiztasun aldakorreko unitate baten inguruan instalatzen da, motorraren abiadura erregulatzean sortzen diren interferentzia elektrikoak kontrolatzeko.
Konexio tipiko bat hau da:
Elikatze-hornidura → Sarrerako iragazkia → VFD → Irteera iragazkia → Motorra
Bi atalek gidatzeko sistemaren zati desberdinak jorratzen dituzte.
Sarrera iragazteko kontrolek VFD eta sare elektrikoaren arteko interferentzia elektromagnetikoa egiten zuten.
Irteera-iragazkiak PWM kommutazioarekin sortutako maiztasun handiko osagaiak arintzen ditu kablearen bidez motorra iritsi aurretik.
Konfigurazio hau potentzia aldetik EMI zein motor aldetik maiztasun handiko efektuak kontuan hartu behar diren aplikazioetarako pentsatuta dago.
Sarrerako EMI iragazki konbentzionaletik desberdina da, elikadura-iturriaren eta unitatearen arteko konexioa soilik iragazten duena.
VFD baten barruan aldatzeko gailuek maiztasun handiko osagai elektrikoak sortzen dituzte, elikadura-iturritik bidaiatu eta banaketa-sistema bereko beste ekipo batzuei eragin diezaieketenak. Sarrerako atalak osagai magnetikoak eta kapazitiboak erabiltzen ditu modu komuneko eta modu diferentzialeko atenuaziorako, zeinak modu komuneko itogailuak, modu diferentzialeko osagai induktiboak, X kondentsadoreak, Y kondentsadoreak eta erresistentzia izan ditzakete.
Sarrerako sekzioa EMI-ek ezabatzeko zuzenduta dago eta ez du konpentsazio harmonikoko sistema dedikatu bat ordezkatzen non maiztasun baxuko THD eskakizun espezifikoak aplikatzen diren.
VFD batek PWM irteerako uhin forma sortzen du tentsio-trantsizio azkarrekin. Motor-kable luzeekin, banatutako kapazitateak eta inpedantziak tentsio-uhin-formari eragin diezaiokete motorraren terminaletan. Irteerako atalak maiztasun handiko osagaiak arintzen ditu eta motor-alboko dv/dt, islatutako uhinen efektuak, motorraren harilaren isolamendu estresa eta maiztasun handiko motorraren zenbait zarata murrizten lagun dezake.
Benetako errendimendua VFD kommutazio-ezaugarrien, kablearen luzeraren eta eraikuntzaren, motorraren isolamenduaren, lurreratzearen eta hautatutako iragazkien konfigurazioaren araberakoa da.
VFD instalazio guztiek ez dute sarrera eta irteerako iragazketa behar.
Beharrezko konfigurazioa konpontzen den arazoaren araberakoa da.
| Aplikazioaren Baldintza | Iragazte-gogoeta ohikoa |
|---|---|
| VFD interferentzia sare elektrikoan sartzen | Sarrerako EMI iragazkia |
| Gertuko kontrol-ekipoei eragiten dieten interferentziak | Sarrerako EMI iragazkia |
| Motor kable luzea | Baliteke irteerako iragazkia behar izatea |
| Motor alboko dv/dt altua | Irteera aldetik iragaztea |
| Uhin islatutako tentsioaren kezka | Irteera aldetik iragaztea |
| Bi potentzia-aldean eta motor-aldean interferentziak | Sarrera/irteerako iragazki integratua |
Bereizketa hau garrantzitsua da produktua aukeratzerakoan. Iragazkia benetako arazo elektrikoaren arabera zehaztu behar da, VFD bat dagoelako instalatu beharrean.
Dufew Electric-ek sarrera eta irteerako iragazketa-zirkuituak konbinatzen ditu muntaia baten barruan.
Bi atalek bide elektriko eta terminal eremu bereiziak dituzte elikadura-iturriarekin, VFDrekin eta motorrekin konektatzeko.
Iragazki-sareak honako hauek izan ditzake:
- Modu komuneko osagai magnetikoak
- Modu diferentzialeko osagai induktiboak
- X kondentsadoreak
- Y kondentsadoreak
- Moteltze-erresistentziak
- Aukeratutako konfigurazioak eskatzen dituen beste osagai batzuk
Eraikuntza integratuak bi iragazki karkasak instalatzeko beharra murrizten du sarrerako zein irteerako iragazketa behar direnean.
Benetako barne antolaketa produktuaren balorazio eta konfigurazioaren araberakoa da.
| Parametroa | Zehaztapena |
|---|---|
| Tentsio nominala | 220VAC / 380VAC / 690VAC / 1140VAC |
| Eragiketa-maiztasuna | 50Hz / 60Hz / 500Hz arte |
| Korronte nominatua | 5A--1600A |
| Indar dielektrikoa, lerroz lerro | 1500VDC / 60s |
| Indar dielektrikoa, Lerrotik lurretik | 2500VDC / 60s |
| Isolamendu Erresistentzia | >100MΩ 1000VDC-tan |
| Gainkargatzeko gaitasuna | 1,4 × korronte nominala 1 minutuz |
| Gainkargaren Gutxieneko Tartea | 15 minutu |
| Kablearen gehienezko luzera* | 400m blindatu / 300m blindatu gabe |
| Babes-maila | IP00 / IP20 |
| Isolamendu Klasea | T40 / F (155 °C) |
| Suaren iragazkorra kalifikazioa | UL94V-2 |
| Produktu estandarra | GB/T 15287/8 |
* Kablearen gehienezko luzera aplikazioaren araberakoa da eta VFD irteerako ezaugarrien, motorren, kable motaren, lurrerako antolamenduaren eta hautatutako iragazkien ereduaren arabera egiaztatu behar da.
Dufew iragazkien eredu tipikoa hau da: CAF-4 3 1-0010
| Kodea | Deskribapena |
|---|---|
| CAF | Dufew Electric iragazkien seriea |
| 4 | Tentsio klasea; 2 = 220V, 4 = 380V, 6 = 690V |
| 3 | Faseen konfigurazioa; 3 = trifasikoa, 1 = monofasikoa |
| 1 | Iragazkien kategoria; 1 = sarrerako iragazkia, 2 = irteerako iragazkia |
| 0010 | Korronte nominala; 0010 = 10A |
Sarrera/irteera integratuko konfiguraziorako, dagokion modeloaren kodea berretsi behar da dagokion produktuaren marrazkiaren eta zehaztapenaren arabera.
| Aplikazioa | Baldintza nagusia | Iragazte-funtzioa |
|---|---|---|
| Maiztasun Aldakorreko Drive Sistemak | Kontrolatu VFD funtzionamenduan sortutako EMI | Sarrerako EMI ezabatzea eta irteerako maiztasun handiko iragazketa |
| Servo Drive Sistemak | Murriztu serbo-ekipoen inguruko interferentzia elektrikoak | Sarrerako EMI kontrola eta irteerako motorra iragazkia |
| Motor Industrialen Kontrola | Hobetu motorraren gidatzeko sistemen EMC errendimendua | Ezabatu eginiko interferentziak eta maiztasun handiko kommutazio osagaiak |
| CNC Makinak eta Makina Erremintak | Murriztu kontrol eta gidatzeko ekipoei eragiten dieten interferentziak | Sarrerako EMI iragazkia eta irteerako dv/dt murrizketa |
| Motor luzeko kableen instalazioak | Kontrolatu islatutako uhin eta maiztasun handiko tentsio-efektuak | VFD eta motorren arteko irteerako iragazketa |
| Zinta, ponpa eta haizagailu sistemak | Murriztu abiadura aldakorreko motorraren funtzionamenduaren interferentziak | Sarrerako EMI ezabatzea eta, behar denean, irteerako iragazketa |
| Automatizazio Industrialeko Ekipoak | Mugatu unitate-sistemen eta inguruko elektronikaren arteko interferentziak | Modu komuna eta modu diferentziala iragaztea |
| Fabrikazio Ekipamendua | Konpondu potentziaren eta motorren aldeko interferentziari | Sarrera eta irteerako iragazketa integratua |
Oharra: beharrezko iragazkien konfigurazioa VFD, motorra, kablearen luzera, EMC baldintzen eta interferentzia-arazo zehatzaren araberakoa da. VFD aplikazio guztiek ez dute sarrera eta irteerako iragazketa behar.
| Hautapen Parametroa | Beharrezko informazioa | Helburua |
|---|---|---|
| VFD eredua | Fabrikatzailea eta modelo zenbakia | Sarrera/irteera aplikagarria den konfigurazioa zehazteko |
| Tentsio nominala | 220VAC / 380VAC / 690VAC / 1140VAC | Iragazkiaren tentsioaren balorazioa disko sistemarekin lotzeko |
| Korronte nominatua | VFD sarrerako edo irteerako korrontea | Beharrezko iragazkien korronte-kalifikazioa zehazteko |
| Motor Potentzia | kW edo HP | Motor-alboko iragazketa-baldintzak ebaluatzeko |
| Motor Tentsio nominala | Motorearen funtzionamendu-tentsioa | Irteeraren aldeko bateragarritasuna egiaztatzeko |
| Motor-kablearen luzera | Benetako kablearen luzera metrotan | Garrantzitsua dv/dt eta islatutako uhinen efektuak ebaluatzeko |
| Kable mota | Babestua edo blindatu gabea; kableen eraikuntza eskuragarri dagoenean | EMC eta maiztasun handiko ezaugarriak ebaluatzeko |
| Aldaketa Maiztasuna | VFD eramailea/aldaketa-maiztasuna, eskuragarri badago | Maiztasun handiko iragazketa-eskakizunak ebaluatzen laguntzen du |
| Instalazio-ingurunea | Kontrol-armairua, makina, produkzio-lerroa, etab. | Instalazioa eta EMC gogoetak zehazteko |
| Interferentzia Baldintza | EMI, motor zarata, dv/dt, islatutako uhina, inguruko ekipoen interferentziak, etab. | Sarrera-iragazkia, irteera-iragazkia edo konfigurazio integratua egokia den identifikatzeko |
| Lurraren Antolamendua | Lurrera eta kablea babesteko metodoa | Garrantzitsua maiztasun handiko interferentziak kontrolatzeko |
Aurretiazko ebaluazioa egiteko, bezeroek honako hauek eman ditzakete:
VFD eredua + tentsio nominala + korronte nominala + motor potentzia + motor kablearen luzera + kable mota + kommutazio maiztasuna + ikusitako interferentzia
Informazio hau, oro har, erabilgarriagoa da iragazkia hautatzeko iragazkia motorraren potentziaren arabera soilik zehaztea baino.
Instalazio zuzena garrantzitsua da maiztasun handiko interferentziak iragazketa-zirkuituaren zati bat saihestu dezakeelako kableamendu desegokiaren bidez.
Konektatu sarrerako atala elikadura-iturriaren eta VFDren artean.
Konektatu irteerako atala VFD eta motorren artean.
Sarrera eta irteera terminalak produktuaren kableatuaren diagramaren arabera konektatu behar dira eta ez dira trukatu behar.
Potentzia-aldeko eta motor-aldeko kableak bereiz bideratu behar dira.
Saihestu iragazkiaren sarrerako eta irteerako eroaleen arteko paralelo luzeak, akoplamendu elektromagnetikoak iragazteko eraginkortasuna murrizten baitu.
Iragazkia instalazio elektrikoaren eskakizunen arabera eta VFD fabrikatzailearen EMC argibideen arabera lurreratu behar da.
Maiztasun handiko interferentziarako, inpedantzia baxuko lurrerako bide laburra hobesten da.
Motor kable blindatua erabiltzen denean, kablearen blindajea VFD fabrikatzailearen EMC eskakizunen arabera amaitu behar da.
Sistema dinamizatu aurretik, egiaztatu:
- Iragazkien tentsioa eta korronte maila
- Terminal-konexioak
- Lurreratzea
- Sarrera/irteera kableen bideratzea
- Motor-konexioa
- Muntatze mekanikoa
Instalatu ondoren, egiaztatu VFD eta motorraren funtzionamendu normala eta egiaztatu jatorrizko interferentzia-egoera.
Dufew Electric-ek potentzia-elektronika osagaiak fabrikatzen ditu, besteak beste, erresistentziak, balazta-sistemak, erreaktoreak, iragazkiak, transformadoreak eta osagai elektriko pertsonalizatuak. Maiztasun Aldakorreko Drive Iragazkiak behar den konfigurazio elektrikoaren eta aplikazioaren arabera sortzen dira.
Produkzio-prozesuak normalean osagaien ikuskapena, osagai magnetikoak prozesatzea, harilkatzea eta isolamendua, iragazkien muntaia, proba elektrikoak, azken ikuskapena eta ontziratzea hartzen ditu. Produktuaren konfigurazioaren arabera, kalitate-egiaztapenak osagaien zehaztapenak, harilkatzea, isolamendua, terminalak, isolamendu-erresistentzia, indar dielektrikoa, errendimendu elektrikoa eta dimentsioak izan ditzake.
Produktuaren berariazko marrazkiak, proba-erregistroak eta dokumentu teknikoak proiektuaren eskakizunen arabera eman daitezke.
Dufew Electric-ek ISO eta CE ziurtagiriak ditu kalitatearen kudeaketa eta produktua betetzeko baldintzak onartzen dituztenak.
Aplikatu beharreko ziurtagiria eta dokumentazio teknikoa produktu-eredu zehatzaren eta helmuga-merkatuaren arabera berretsi behar dira.
Kalitatearen ikuskapenak osagaien egiaztapenetik eta muntatzetik proba elektrikotik eta azken ikuskapenetik igarotzen dira.
Dufew Electric-ek iragazkiak eta potentzia elektronikako beste osagai batzuk hornitzen dizkie OEMei, banatzaileei, sistema integratzaileei eta industria-erabiltzaileei.
Paketatze- eta entrega-moldaketak produktuaren dimentsioen, pisuaren, kantitatearen, helmugaren eta bezeroen eskakizunen arabera hautatzen dira.
Eskuragarri dauden bidalketa-moldaketak honako hauek izan daitezke:
- Itsas garraioa
- Aire-garraioa
- Bidalketa express
- Bezeroak izendatutako bidaltzailea
Ontziak produktuaren eraikuntza eta garraio baldintzen arabera hautatzen dira.
Sarrerako iragazki bat instalatzen da elikadura-iturriaren eta VFDren artean egindako EMI kontrolatzeko. Irteerako iragazki bat instalatzen da VFD eta motorren artean maiztasun handiko osagaiak, dv/dt eta islatutako uhin efektuak kontrolatzeko.
Ez. Eskakizuna motorraren kablearen luzeraren, VFD irteeraren ezaugarrien, motorraren isolamenduaren, EMC baldintzen eta aplikazioaren eskakizunen araberakoa da.
Bai. Servo drive aplikazioetarako ebaluatu daiteke, non sarrerako EMI edo motorraren aldeko maiztasun handiko interferentziak kontrolatu behar diren. Kalifikazio elektrikoa disko sistemarekin bat etorri behar da.
Bai. Irteerako sekzioa maiztasun handiko kommutazio-osagaiak arintzeko diseinatuta dago eta dv/dt murriztu dezake motor-terminaletan. Benetako emaitza VFD, iragazkien konfigurazioaren, kablearen eta motorren araberakoa da.
Bai. Motor kable luzeek islatutako uhinen eta maiztasun handiko tentsio efektuak areagotu ditzakete, irteerako iragazketa garrantzitsuagoa bihurtuz. Onartutako kablearen luzera berretsi behar da aplikazio zehatzerako.
Ez derrigorrez. Produktu hau VFD sistemen inguruan EMI eta maiztasun handiko iragazketara zuzenduta dago batez ere. Baldintza potentzia-sistemaren ordena harmoniko espezifikoak edo THD kontrolatzea bada, harmoniko arintzeko soluzio dedikatu bat ebaluatu behar da.
Normalean ez da doikuntza elektronikorik behar iragazkia pasiboa delako. Eredu zuzenak hautatzea, kableatzea, lurreratzea eta instalazioa beharrezkoak dira oraindik.
VFD eredua, hornidura-tentsioa, korronte nominala, motor-potentzia, motor-kablearen luzera, kable-mota eta interferentzia zehatza edo motor-alboko arazoa erabilgarriak dira konfigurazio egokia hautatzeko.
Dufew Electric-ek maiztasun aldakorreko iragazkiak fabrikatzen ditu VFD, serbo drive, motor kontrolatzeko sistemetarako eta automatizazio industrialeko ekipoetarako.
Konfigurazio integratuak sarrerako EMI iragazkia eta irteerako motorra iragaztea eskaintzen du muntaia batean. Hautaketa unitatearen balorazioan, motorren ezaugarrietan, kablearen luzeran, EMC baldintzetan eta instalazio-baldintzetan oinarritu daiteke.
Produktua ebaluatzeko, eman VFD eredua, motorraren potentzia, korronte nominala, motorraren kablearen luzera, kable mota eta hornidura-tentsioa.
