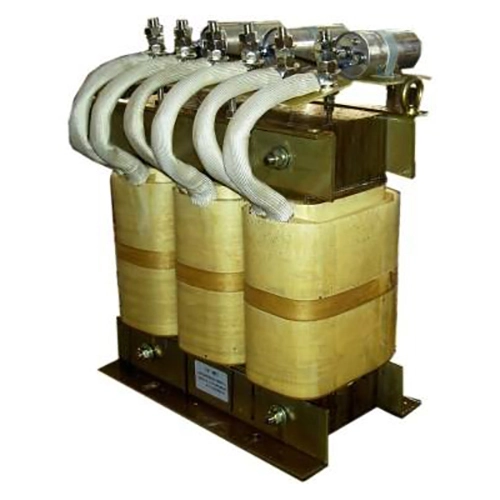

Uhin sinusoidalaren iragazkia

Dufew Electric Sine Wave Filter VFD sistemen irteerako aldean instalatuta dago motor-alboko uhin-formaren kalitatea hobetzeko eta industria-aplikazioetan motorraren babes fidagarria eskaintzeko. VFD kommutazio-eragiketetan, maiztasun handiko PWM tentsio-pultsuak sortzen eta transmititzen dira motor-kableen bidez, batez ere distantzia luzeko instalazioetan, eta horrek islatutako tentsioa, dv/dt estresa handitzea, interferentzia elektromagnetikoak eta motor-galera gehigarriak sor ditzake.

VFD Sine Wave Iragazkiak erreaktoreez eta kondentsadorez osatutako LC behe-iragazte-egitura hartzen du. Iragazte-sareak eramaile-maiztasuneko osagaiak eta maiztasun handiko armonikoak arintzen ditu PWM irteerako seinaleetatik oinarrizko maiztasun-tentsioa eraginkortasunez igarotzen uzten duen bitartean, irteerako uhin forma uhin ia sinusoidal leunagoa bihurtuz.

Iragazte prozesuak laguntzen du:

- Murriztu PWM maiztasun handiko osagaiak

- Motor terminaleko tentsioaren uhin-forma hobetu

- Dv/dt tentsio txikiagoa motorraren isolamenduan

- Interferentzia elektromagnetikoak (EMI) murriztea

- Motorraren funtzionamendu-egonkortasuna eta zerbitzuaren fidagarritasuna hobetzea

Produktuak galera baxuko hotz ijetzitako siliziozko altzairu nukleoak, F klaseko isolamendu-materialak, hutsean inpregnatzeko teknologia eta egitura termiko optimizatuak erabiltzen ditu etengabeko funtzionamendu industrialean errendimendu egonkorra mantentzeko, kable luzeko motor-sistemetarako, automatizazio-ekipoetarako eta errendimendu handiko VFD aplikazioetarako irtenbide eraginkorra eskainiz.

Funtsezko abantailak

1. VFD irteerako uhin-forma hobetua

Batez ere zirkuituaren inpedantzia areagotzen duen irteerako erreaktore estandar batek ez bezala, LC iragazketa-egiturak maiztasun handiko kommutazio-osagaien atenuazio handiagoa eskaintzen du, eta ondorioz, motorraren tentsio-uhin leunagoa da, maiztasun handiko distortsio txikiagoarekin eta motorraren harilkatuetan estres elektrikoa murriztuz.

2. Motorren Isolamendu Estresa Murriztua

Dv/dt PWM pultsu handiek isolamenduaren estresa areagotu dezakete, bereziki VFD eta motorren artean kable luzeak instalatzen direnean. Iragazkiak tentsio-puntak eta islatutako uhinen efektuak mugatzen laguntzen du, motorraren harilaren isolamenduaren estresa murrizten eta epe luzeagoko motorraren funtzionamendua onartzen du.

3. Distantzia Luzeko Motor Kableetarako egokia

Motor kable luzeek karga-korrontea eta islatutako tentsioa handitu ditzaketen kapazitate banatua sartzen dute. Dufew-ek parametro elektrikoak doitzen ditu sistemaren eskakizunen arabera, hala nola urruneko ponpa-sistemetan, kanpoko motor-ekipamenduetan, lurpeko makinetan eta produkzio-lerro handietan.

4. Motorren funtzionamendu-baldintzak hobetu

Maiztasun handiko interferentziak eta irteerako uhin-formaren distortsioa arintuz, iragazkiak motorraren zarata elektromagnetikoa, tenperatura igoera gehigarria, harmonikoekin lotutako galerak eta inbertsorearen irteera-uhin ezegonkorrekin lotutako bibrazio mekanikoa murrizten lagun dezake.

Diseinu Teknikoaren Ezaugarri

LC Pasabide Beheko Iragazte Egitura optimizatua

Erreaktorea eta kondentsadorea VFDren PWM irteera-ezaugarrien arabera parekatzen dira. Ondorioz, LC egiturak maiztasun eramailearen osagaiak arintzen ditu oinarrizko maiztasunaren transmisioa mantenduz eta motor aldean tentsio-uhin-forma hobetuz.

Galera baxuko zirkuitu magnetikoaren diseinua

Sistema magnetikoak hotzean ijetzitako siliziozko altzairu nukleoak, aire-hutsunearen egitura optimizatua eta galera baxuko material magnetikoak erabil ditzake induktantzia-ezaugarri egonkorrak mantentzeko eta etengabeko funtzionamenduan galera magnetikoak kontrolatzeko.

Isolamendu fidagarria eta diseinu termikoa

Isolamendu-sistemak F Klaseko tenperatura altuko isolamendua, hutsean inpregnazioa eta suaren aurkako isolamendu-materialak txerta ditzake. Neurri hauek indar dielektrikoa, egonkortasun mekanikoa eta funtzionamendu fidagarria onartzen dituzte etengabeko industria-baldintzetan.

Ereduaren Deskribapena

Adibidea: SWF-4 3 2-1200

Zehaztapen Teknikoak

Aplikazio tipikoak

Dufew Sine Wave Filter irtenbide egokiak dira irteerako uhin-formaren errendimendu eta motorraren babesa hobetu behar duten VFD sistemetarako.

Fabrikazio gaitasuna eta kalitatea bermatzea

Dufew Electric-ek industria potentziako elektronika osagaiak fabrikatzen ditu, iragazkiak, erreaktoreak, balazta-erresistentzia, transformadoreak eta soluzio elektriko pertsonalizatuak barne. Uhin forma iragazteko produktuetarako, ekoizpena prozesu kontrolatuen bidez egiten da osagai magnetikoen prestaketa eta harilketatik isolamendu tratamendua, inpregnazioa, proba elektrikoak eta azken ikuskapena.

Fabrikazio prozesuak honako hauek dira:

- Nukleo magnetikoaren prozesamendua

- Doitasunezko harilkatzea

- Isolamendu tratamendua

- Hutsean inpregnatzea

- Errendimendu elektrikoaren probak

Kalitatearen ikuskapenak parametro elektriko eta mekaniko nagusiak biltzen ditu, besteak beste:

- Isolamendu-erresistentzia-probak

- Erresistentzia dielektrikoen proba

- Parametro elektrikoen egiaztapena

- Tenperatura igoeraren proba

- Azken itxuraren ikuskapena

Dufew Electric-ek OEM fabrikazioa, parametro elektriko pertsonalizatuak, ingeniaritza aplikazioen laguntza eta proiektuetan oinarritutako hornidura ere onartzen ditu. Produktuen marrazkiak, proba-txostenak eta ziurtagiri-dokumentuak bezeroaren eta proiektuaren eskakizunen arabera eman daitezke.

Paketatzea eta entrega

Dufew-ek esportazio estandarrak dituzten produktu elektrikoetarako ontziratzeko irtenbideak eskaintzen ditu.

Ontziak barne hartzen ditu:

- Hezetasunaren aurkako babesa

- Kolpeen aurkako finkapena

- Egurrezko kaxa sendotuak modelo astunetarako

- Produktuen identifikazio-etiketak

- Dokumentu teknikoak

Unitate bakoitza bidalketa baino lehen ikuskatzen da produktuaren zehaztapenak bezeroen eskakizunak betetzen dituela ziurtatzeko.

Uhin Sinusoiduaren Iragazkia vs Irteerako Erreaktorea

Ohiko galderak

1.G.: Zein da uhin sinusoidalaren iragazkia eta irteerako erreaktore baten arteko aldea?

Sine Wave Filter batek LC iragazki-egitura bat erabiltzen du PWM aldatzeko osagaiak murrizteko eta motor-alboko uhin-formaren kalitatea hobetzeko. Irteerako erreaktore batek inpedantzia handitzen du nagusiki korronte-aldaketak mugatzeko eta tentsioaren igoera-tasa murrizteko, baina ez du irteerako uhin forma nabarmen aldatzen.

2.G.: Noiz instalatu behar da produktu hau VFD sistema batean?

Motorraren kable luzeak, motor sentikorrak, EMC eskakizun zorrotzak edo PWM tentsio-stresak motorraren fidagarritasunari eragin diezaiokeen sistemetarako gomendatzen da.

3.G.: Distantzia luzeko motor kableen aplikazioak onartzen ditu?

Bai. Iragazte-parametroak kablearen luzeraren, motorraren potentziaren, VFDren ezaugarrien eta funtzionamendu-baldintzen arabera pertsonaliza daitezke.

4.G.: Dufew-ek irtenbide pertsonalizatuak eman ditzake?

Bai. Dufew-ek diseinu pertsonalizatuak onartzen ditu tentsio-kalifikazioan, korronte-gaitasunean, garraiolariaren maiztasunean, instalazio-baldintzetan eta aplikazio-baldintzetan oinarrituta.
