Balazta-chopper balazta-sistema dinamiko baten aldakuntza-osagaia da. Ez du energia birsortzailea berez xahutzen; horren ordez, DC busaren eta balaztatzeko erresistentziaren arteko konexioa kontrolatzen du.
Motor desazelerazioan, motorrak sorgailu gisa funtziona dezake aldi baterako. Sortzen den energia birsortzailea DC busera itzultzen da eta autobusaren tentsioa handitzea eragiten du. Tentsioa chopper-aren funtzionamendu-atalasera iristen denean, IGBT etengailu-zirkuitua balaztatzeko erresistentziara bideratzen du eta energia bideratzen du.
DC bus tentsioa askatzeko atalasearen azpitik jaisten denean, chopper-a itzaltzen da.
Eragiketa-ziklo honi esker, balazta-erresistentziak energia birsortzailea xurgatzen du eta DC busaren gehiegizko tentsioa saihesten laguntzen du dezelerazioan edo berrikuspenean.
- Balaztatze-erresistentziaren bidez birsortzeko energiaren deskarga kontrolatzen du
- DC bus tentsioaren igoera mugatzen du balazta dinamikoan
- Aldaketa azkarra eskaintzen du birsorkuntza-baldintzetan
- Balazta-gaitasun handiagoa behar duten unitateetarako kanpoko balaztatzea onartzen du
- Chopper eta balaztatzeko zirkuituari babesa ematen dio
- Hainbat unitate paraleloan konektatzea ahalbidetzen du balazta eskakizun handiagoak izateko
Benetako balazta-errendimendua disko sistemaren, motorraren inertziaren, kargaren ezaugarrien, balaztatzeko erresistentziaren, balaztatzeko maiztasunaren eta behar den dezelerazio denboraren araberakoa da.

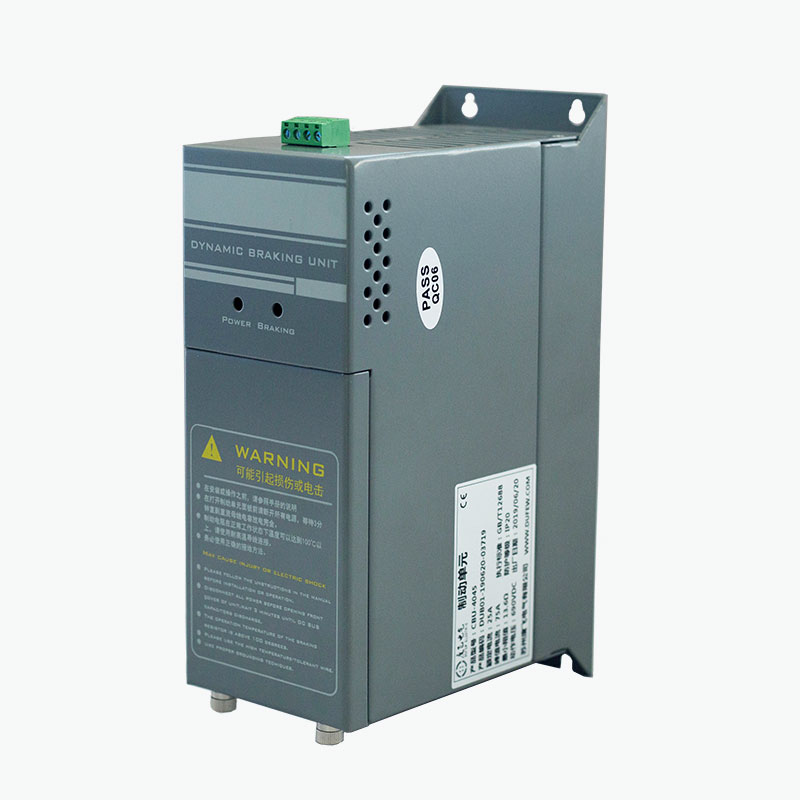

CBU serieak IGBTn oinarritutako konmutazio-zirkuitu bat erabiltzen du maiztasun aldakorreko unitatearen DC busera konektatuta.
Eragiketa-sekuentzia hau da:
Motor desazelerazioa → Energia birsortzailea → DC busaren tentsioaren igoera → Chopper-a pizten da → Balazta-erresistentziara energia fluxuak → Bero gisa xahutzen den energia
Chopper-ek etengabe kontrolatzen du DC busaren tentsioa, kanpoko kontrolagailu bereizi batean oinarritu beharrean.
Bus-tentsioak konfiguratutako funtzionamendu-atalasa gainditzen duenean, IGBT-ak energia birsortzailea eroaten du eta erresistentziara transferitzen du. Tentsioa dagokion tartera itzultzen denean, etengailu gailua itzaltzen da.
Kontrol-metodo hau bereziki erabilgarria da birsortutako energia handiegia edo maizegia den diskoaren barneko balazta-zirkuiturako.
| Parametroa | Zehaztapena |
|---|---|
| Sistemaren tentsioa | 220VAC / 380VAC / 690VAC |
| 220 V-ko sistemarako balaztatze-tentsioa | DC340 / 360 / 380 / 400 / 420V ±10V |
| 380 V-ko sistemarako balaztatze-tentsioa | DC630 / 660 / 690 / 730 / 760V ±10V |
| 690 V-ko sistemarako balaztatze-tentsioa | DC1140V ±10V |
| Kontrol-metodoa | DC bus tentsioaren monitorizazio automatikoa |
| Histeresia | ≤10V |
| Erantzun Paraleloa | ≤1 ms |
| Fan Start Tenperatura | Gutxi gorabehera. 45°C |
| Tenperatura gehiegizko babesa | Gutxi gorabehera. 85°C |
| Matxura Irteera | Errele kontaktua: 0.6A/250VAC, 2A/30VDC |
| Babes-balorazioa | IP20 edo handiagoa |
| Suaren iragazkorra kalifikazioa | UL94 V-2 |
| Arau aplikagarria | GB/T 12668 |
Oharra: azken balazta-tentsioa, modeloa eta konfigurazio elektrikoa hautatutako produktuaren eta gidatzeko sistemaren arabera baieztatu behar dira.
CBU serieak kanpoko balazta-zirkuitu dinamiko baterako beharrezkoak diren kommutazio- eta babes-funtzioak integratzen ditu.
Kontrol-zirkuituak etengabe kontrolatzen du DC busaren tentsioa. Tentsioa konfiguratutako balazta-atalasera iristen denean, IGBT kommutazio-zirkuitua energia birsortzailea balaztatzeko erresistentziara transferitzen du.
Chopper-ak DC bus-tentsioaren aldaketei erantzuten die kanpoko kontrol-sistemarik behar izan gabe. Konfigurazio paraleloetarako, zehaztutako sinkronizazio-erantzuna 1 ms barrukoa da.
Balaztatze-tentsio-maila desberdinak daude 220V, 380V eta 690V-ko disko-sistemetarako. Ezarpen egokia unitatearen DC bus tentsioak eta hautatutako CBU ereduak zehazten du.
Produktuaren konfigurazioaren arabera, babes funtzioak hauek dira:
- DC busaren gaintentsioaren babesa
- Balazta-zirkuitu-zirkuitu laburren babesa
- Tenperatura gehiegizko babesa
- Fan akatsen babesa
- Matxura errele irteera
Babes-baldintzek balazta-irteera desgaitu dezakete eta akats-seinalea eman dezakete kanpoko kontrol-sistemari.
CBU serieak behartutako aire hoztea erabiltzen du balaztatze-maiztasun edo potentzia handiagoa behar duten aplikazioetarako.
Hozte-haizagailua gutxi gorabehera 45 °C moduluaren tenperaturan abiarazten da, eta zehaztutako gain-tenperatura babesteko puntua, berriz, 85 °C ingurukoa da.
Benetako errendimendu termikoa honako hauen araberakoa da:
- Balaztatzeko indarra
- Balaztatzeko lan-zikloa
- Giro-tenperatura
- Armairuen aireztapena
- Instalazioaren sakea
- Funtzionamendu-maiztasuna
Chopper produktuaren instalazio-baldintzen arabera nahikoa aireztapen eta argiztapenarekin instalatu behar da.
| Kodea | Deskribapena |
|---|---|
| CBU | Dufew balazta elektrikoko chopper seriea |
| 4 | Tentsio klasea: 4 = 380V |
| 030 | Ereduaren izendapena produktu-seriearen arabera |
Eredua unitatearen tentsioaren, balazta-ahalmenaren, balaztatzeko lan-zikloaren, balaztatzeko erresistentziaren eta kargaren ezaugarrien arabera hautatu behar da.
Balaztatze-chopper hautaketak unitate-sistemaren benetako birsorkuntza-baldintzetan oinarrituta egon behar du, motorraren potentzian bakarrik baino.
| Hautapen Parametroa | Ingeniaritza kontuan |
|---|---|
| Drive Sistemaren Tentsioa | DC bus tentsio-tarte aplikagarria zehazten du |
| Motor Potentzia | Balazta-sistemaren tamaina orokorraren erreferentzia eskaintzen du |
| Karga mota | Igogailuak, igogailuak, garraiatzaileak, zentrifugatzaileak eta beste kargak birsorkuntza-ezaugarri desberdinak dituzte |
| Karga Inertzia | Inertzia handiagoak, oro har, energia birsortzaile gehiago sortzen du dezelerazioan |
| Desazelerazio Denbora | Desazelerazio laburragoak berehalako balazta-potentziaren eskakizuna areagotzen du |
| Balaztatze Maiztasuna | Maiz balaztatzeak karga termikoa areagotzen du |
| Beharrezko balazta-potentzia | Beharrezko chopper eta erresistentzia ahalmena zehazten ditu |
| Balaztatze Erresistentzia | Erresistentzia-balioak eta potentzia-balioak balazta-zirkuituarekin bat etorri behar dira |
| Betebehar Zikloa | Betekizun termiko etengabeak eta tarteka zehazten ditu |
| Giro-tenperatura | Beroaren xahupena eta funtzionamendu-baldintza onargarriak eragiten ditu |
| Instalazio baldintzak | Armairuaren tamainak, aireztapenak eta sakeak errendimendu termikoa eragiten dute |
| Eragiketa Paraleloa | Unitate anitz erabil daitezke txopper bat behar den balaztatzeko ahalmenerako nahikoa ez denean |
Ingeniaritza aukeratzeko, disko-eredua, motor-potentzia, karga-mota, dezelerazio-denbora, balaztatze-maiztasuna eta lehendik dauden balaztatze-erresistentziaren zehaztapenak eman behar dira eskuragarri daudenean.
| Aplikazioa | Balaztatze-eskakizuna |
|---|---|
| Igogailuak | Energia birsortzailea kontrolatzen du beheranzko bidaian eta dezelerazio azkarrean |
| Igotzeko ekipoak | Kargak jaistean sortutako energia birsortzailea maneiatzen du |
| Garabiak | Inertzia handiko eta altxatzeko kargaren dezelerazio kontrolatua onartzen du |
| Zentrifugatzaileak | Desazelerazio azkarrean energia birsortzailea xahutzen du |
| Garbigailu industrialak | Azelerazio eta dezelerazio errepikakorrak dituzten sistemetarako egokia |
| Ehungintzako Makineria | Maiz balaztatze-zikloak onartzen ditu |
| Paper-makineria | Gidatze-sistemek balazta dinamiko kontrolatua behar duten lekuetan erabiltzen da |
| Makina Erremintak | Energia birsortzailea kudeatzen laguntzen du geldialdi azkarrean |
| Garraio Sistemak | Karga inertziak DC busaren tentsioaren igoera eragiten duen tokietan aplikagarria |
| Beste VFD sistemak | Egokia unitatearen barne balazta-gaitasuna nahikoa ez denean |
Chopper-a benetako balaztatze-energiaren eta lan-zikloaren arabera hautatu behar da, motorraren potentziaren arabera bakarrik.
Balazta-chopper eta balaztatzeko erresistentzia funtzio desberdinak betetzen dituzte eta normalean elkarrekin erabiltzen dira.
| Osagaia | Funtzioa |
|---|---|
| Balaztatzeko Chopper | DC busetik energia birsortzailea noiz transferitzen den kontrolatzen du |
| Balaztatze Erresistentzia | Transferitutako energia elektrikoa bero bihurtzen du |
| DC Autobusa | Unitatearen eta balaztatzeko zirkuituaren arteko bide elektrikoa eskaintzen du |
Chopper-ak kommutazio-prozesua kontrolatzen du, erresistentziak energia xurgatzen duen bitartean. Hori dela eta, erresistentzia-balioa, potentzia-maila eta erresistentziaren funtzio-zikloa chopper eta unitatearekin bateragarriak izan behar dira.
CBU unitate anitz paraleloan konekta daitezke eskatutako balazta-ahalmenak unitate bakar baten ahalmena gainditzen duenean. Konfigurazio paraleloak dagokion kontrol-interfazea erabiltzen du konektatutako unitateen arteko aldaketa-eragiketa koordinatzeko eta balazta-karga sistemaren diseinuaren arabera banatzeko.
Unitate anitz konfiguratzean, balazta-potentzia osoa, DC bus-tentsioa, chopper-kopurua, balazta-erresistentzia-konfigurazioa, kableatuaren antolaketa, balaztatzeko lan-zikloa eta baldintza termikoak bezalako faktoreak kontuan hartu behar dira. CBU unitate kopurua eta konexio-metodo egokia berretsi behar dira hautatutako modeloaren, sistemaren parametroen eta aplikazioaren eskakizunen arabera.
Balaztatzeko chopper-a maiztasun aldakorreko unitatearen DC busera eta balaztatzeko erresistentziara konektatzen da zehaztutako kableatu-diagramaren arabera.
Martxan jarri aurretik:
1. Egiaztatu CBU tentsio-klasea disko-sistemarekin bat datorrela.
2. Egiaztatu DC busaren polaritatea.
3. Egiaztatu balazta-erresistentziaren erresistentzia eta potentzia-maila.
4. Egiaztatu terminal guztiak behar bezala konektatuta eta estututa daudela.
5. Eman aireztapen egokia chopper inguruan.
6. Mantendu potentzia eta kontrol kableatuak behar bezala bereizita.
7. Konektatu akatsen errele zirkuitua behar den tokian.
8. Osatu ikuskapen elektrikoa sistema dinamizatu aurretik.
Instalazioa langile elektriko kualifikatuak egin behar du, produktuaren dokumentazioaren eta aplikagarri diren eskakizun elektrikoen arabera.
Dufew Electric-ek potentzia-elektronika osagaiak fabrikatzen ditu industri-erresistentzia eta potentzia kontrolatzeko aplikazioetarako, balazta-erresistentziak, balazta-unitateak, erreaktoreak, iragazkiak, transformadoreak eta erlazionatutako osagai elektrikoak barne. Produkzio-prozesuak sarrerako materialaren ikuskapenetik eta osagaien muntatzetik saiakuntza elektrikoetara, babes-funtzioaren egiaztapenera, azken ikuskapena eta bilketara arte hartzen ditu.
Produktuaren konfigurazioaren arabera, kalitatearen ikuskapenak konexio elektrikoaren ikuskapena, isolamenduaren erresistentzia probak, indar dielektrikoaren probak, aldatze funtzioaren egiaztapena, babes funtzioaren egiaztapena, hozte-haizagailuaren ikuskapena, terminalen ikuskapena eta dimentsioko ikuskapena izan ditzake. Prozedura hauek produktuaren diseinuaren eta aplikagarriak diren baldintza teknikoen arabera aplikatzen dira.
Produktuaren berariazko dokumentu teknikoak eta proba-erregistroak proiektuaren eskakizunen arabera eman daitezke produktuaren ebaluazioa, kalitatea egiaztatzea eta sistema integratzeko.
CBU seriea GB/T 12668-ren aplikagarri diren eskakizunen arabera fabrikatzen da. Dufew Electric-ek ISO eta CE ziurtagiri garrantzitsuak ere mantentzen ditu bere kalitatearen eta produktuen betetze-sistemaren barruan.
Ziurtagiri aplikagarriak eta dokumentu teknikoak eredu eta eskaera zehatzaren arabera berretsi behar dira.
Dufew Electric-ek potentzia elektronika osagaiak fabrikatzen ditu industri unitateetarako, potentzia kontrolatzeko eta potentzia kalitaterako aplikazioetarako. Bere produktuen zorroak balazta, erresistentzia, erreaktore, iragazki eta transformadore irtenbideak biltzen ditu, balazta-erresistentziak, balaztatze-motak, balazta-unitateak, sarrera eta irteerako erreaktoreak, DC erreaktoreak, EMI iragazkiak, dv/dt iragazkiak, uhin sinusoidalak, iragazkiak armonikoak, transformadoreak eta erresistentzia industrialak.
Osagai elektriko anitz behar dituzten proiektuetarako, Dufew Electric-ek erlazionatutako produktuen zehaztapenak koordinatu ditzake aplikazioaren, kalifikazio elektrikoen, instalazio-baldintzen eta sistemaren eskakizunen arabera.
Produktuen aukeraketan DC bus tentsioa, balazta-potentzia, karga-ezaugarriak, balaztatze-maiztasuna, erresistentzia-zehaztapenak eta lan-zikloa hartzen ditu kontuan.
Dufew Electric-en produktu sorta sistema elektriko industrialetarako balazta, erresistentzia, erreaktore, iragazkia eta transformadore aplikazioak hartzen ditu.
Kalifikazio elektrikoak, balazta-tentsioa, dimentsioak, hozte-antolaketak eta konfigurazio paraleloak ebaluatu daitezke proiektuaren eskakizunen arabera.
Fabrikazioak osagaien ikuskapena, muntaia kontrola, proba elektrikoak, babes-funtzioaren egiaztapena eta azken ikuskapena barne hartzen ditu.
Frekuentzia aldakorreko unitate baten DC bus tentsioa kontrolatzen du eta balazta-zirkuitua aldatzen du energia birsortzaileak tentsioa igotzen duenean. Gero, energia birsortzailea balaztatzeko erresistentzia batera transferitzen da, xahutzeko.
Chopper-ak balazta-zirkuitua noiz pizten eta itzaltzen den kontrolatzen du. Erresistentziak transferitutako energia elektrikoa xurgatzen du eta bero bihurtzen du. Bi osagaiek elkarrekin funtzionatzen dute balazta-sistema dinamiko batean.
Kanpoko unitate bat beharrezkoa izan daiteke unitatearen balazta-ahalmen integratuak behar den energia birsortzailea kudeatu ezin duenean, batez ere dezelerazio-denbora laburrak, inertzia handiko kargak, maiz balaztatzeak edo kargak berritzeko.
Bai, baldin eta unitateak DC bus-terminal eta tentsio-ezaugarri bateragarriak baditu. Konexioaren aurretik zehaztapen elektrikoak egiaztatu behar dira, motorraren potentziarekin soilik hautatu beharrean.
Bai. Unitate anitz erabil daitezke beharrezko balazta-ahalmenak unitate baten kalifikazioa gainditzen duenean. Unitate-kopurua, erresistentzia-antolaketa, kableatua eta kontrol-konfigurazioa eskatutako balazta-betebeharretik zehaztu behar dira.
Erresistentzia-balioa eta potentzia-balioa DC bus-tentsiotik, balaztatzeko behar den potentziatik, balaztatze-energiatik, balaztatze-maiztasuna eta lan-ziklotik zehaztu behar dira. Erresistentziak disko- eta balazta-zirkuituaren eskakizunak ere bete behar ditu.
Normalean ez da beharrezkoa softwarea martxan jartzea, kommutazio-eragiketa automatikoki kontrolatzen baitu DC bus-tentsioaren bidez. Funtzionatu aurretik, kableatuak, polaritatea, erresistentziaren zehaztapenak, hoztea, babes-konexioak eta isolamendua egiaztatu behar dira.
Eman unitate-eredua, sistema-tentsioa, motor-potentzia, karga-mota, dezelerazio-denbora, balaztatze-maiztasuna, karga-ezaugarriak, balaztatzeko erresistentziaren zehaztapenak eta instalazio-baldintzak. Parametro hauek konfigurazio elektriko egokia zehazteko erabil daitezke.
Dufew Electric CBU serieko balazta-motak frekuentzia aldakorreko unitate-sistemetan erabiltzen dira birsorkuntza-energia kontrolatzeko dezelerazioan, jaitsieran eta beste eraberritze-baldintzetan.
Hautaketak DC bus tentsioa, balazta-potentzia, balazta-erresistentzia ezaugarriak, lan-zikloa, karga-baldintzak eta instalazio-eskakizunak kontuan hartu behar ditu. Dufew Electric-ek balazta-erresistentziak eta erlazionatutako potentzia-elektronika osagaiak ere hornitzen ditu industri-sistemetarako.
Produktu hautatzeko, bezeroek disko-tentsioa, motor-potentzia, karga mota, dezelerazio-denbora, balaztatze-maiztasuna eta balazta-erresistentzia zehaztapenak eman ditzakete.
