Erresistentziak, balazta-unitateak, erreaktoreak, potentzia-iragazkiak eta transformadoreak barne-zorro osoa eskaintzen dugu, aplikazio-eskakizun anitzak betetzeko pertsonalizazio aukera osoekin.
Dufew Electric Harmonic Filter funtzionamenduan zehar korronte harmonikoak sortzen dituzten VFD sistemetarako eta beste karga ez-linealetarako diseinatuta dago. Drive-sistemaren sarrerako aldean instalatuta, LC zirkuitu sintonizatu bat erabiltzen du, iragazki-erreaktoreekin, potentzia-kondentsadoreekin eta moteltze-erresistentzia ez-induktiboekin, hautatutako ordena baxuko harmonikoak murrizteko eta potentziaren kalitatea hobetzeko. Helburu harmoniko tipikoen artean 5., 7., 11. eta 13. ordenak daude, sistemaren tentsioak, kargaren ezaugarriak, espektro harmonikoak eta behar den iragazketa-errendimenduak zehaztuta azken konfigurazioa.
Errendimendu-parametro tipikoak honako hauek dira: THDi <% 10 karga osoan, THDv < 5%, potentzia-faktorea 0,98tik gorakoa, tenperatura igoera ≤80K, zarata maila ≤65dB eta indar dielektrikoa 3000VAC arte, hautatutako modeloaren eta funtzionamendu-baldintzen arabera.
VFDek, bihurgailuek, zuzengailuek eta beste karga ez-lineal batzuek korronte harmonikoak sor ditzakete AC-DC bihurketa eta kommutazio eragiketetan. Maila harmonikoak gehiegizkoak direnean, transformadoreen eta kableen galerak areagotu ditzakete, berokuntza gehigarria eragin dezakete, potentzia-faktorea murrizten dute eta ekipo elektriko sentikorren egonkortasunean eragin dezakete.
Karga ez-lineal anitzak dituzten industria potentzia-sareetarako, kontrol harmoniko egokiak baldintza elektriko egonkorrak mantentzen laguntzen du eta korronte harmonikoen eragina murrizten du banaketa-sisteman.
Erreaktorearen eta kondentsadorearen parametroak sistemaren eta ezaugarri harmonikoen arabera parekatzen dira, aukeratutako maiztasun harmonikoetan inpedantzia baxuko bide bat sortzeko. Horri esker, korronte harmonikoak iragazkitik desbideratu daitezke oinarrizko maiztasuneko funtzionamendu normala mantenduz.
Indukziozko moteltze-erresistentziak iragazketa-zirkuituan sartzen dira iragazkien, sareko inpedantziaren eta karga ez-linealen arteko erresonantzia kontrolatzeko. Honek anplifikazio harmonikoa mugatzen laguntzen du eta iragazketa-osagaien korronte gehiegizko tentsioa murrizten du etengabeko funtzionamenduan.
Iragazte-errendimendu egonkorra erreaktorearen induktantziaren, kondentsadorearen ahalmenaren, moteltze-erresistentziaren eta beroaren xahutzearen koordinazio egokiaren araberakoa da. Dufew-ek parametro hauek kalifikazio elektrikoaren eta funtzionamendu-baldintzen arabera doitzen ditu, etengabeko karga industrialetan errendimendu fidagarria mantentzeko.
Iragazkien aukeraketa instalazioaren benetako ezaugarri elektrikoetan oinarritu behar da, eta ez potentzia nominala bakarrik. Dufew-ek sistemaren baldintzak ebaluatzen ditu, hala nola tentsioa, korrontea, VFD ahalmena, espektro harmonikoa, beharrezko THDi eta instalazio-ingurunea konfigurazio egoki bat garatzerakoan.
Ingeniaritza-laguntzak analisi harmonikoa, iragazkien parametroen kalkulua, konfigurazio elektrikoa, egitura mekanikoa eta aplikazioen orientazioa izan ditzake. Bezeroek neurketa harmonikoen datuak, lerro bakarreko diagramak, ekipoen zehaztapenak edo funtzionamendu-baldintzak eman ditzakete ebaluazio teknikorako.
Sintonizatutako iragazketa-zirkuituak VFD-ek eta beste karga ez-lineal batzuek sortutako korronte harmoniko ezaugarriak murrizten ditu, korronte-uhin-formaren distortsioa murrizten laguntzen du eta zirkulazio harmonikoa murrizten du transformadoreen, kableen eta beste banaketa-ekipo batzuen bidez.
Korronte harmonikoaren eta potentzia erreaktiboaren efektuei aurre eginez, iragazkiak potentzia-faktorea hobetzen lagun dezake, potentzia erreaktiboaren eskaria murrizten eta banaketa elektrikoaren sisteman galerak murrizten.
Distortsio harmonikoa murrizteak transformadoreen, banaketa-ekipoen, industria-automazio-sistemen eta beste karga elektriko batzuen funtzionamendu-baldintzak hobetu ditzake, bereziki ekipo ez-linealen proportzio handia duten instalazioetan.
| Hautaketa Faktorea | Kontuan hartzea |
|---|---|
| Sistemaren tentsioa | 220V / 380V / 690V / 1140V |
| Karga mota | VFDak, bihurgailuak, industria-karga ez linealak |
| Korronte nominatua | Konektatutako ekipoen edukieran oinarrituta |
| Baldintza Harmonikoa | THDi neurketa edo sistemaren analisia |
| Errendimendu Helburua | Beharrezko murrizketa harmoniko maila |
| Instalazio-baldintza | Armairuen espazioa eta ingurumen baldintzak |
Dufew-ek iragazki-konfigurazio egokiak gomenda ditzake benetako aplikazioen eskakizunen arabera.
Dufew Harmonic Filter-en soluzioak egokiak dira distortsio harmonikoak ekipoen errendimenduan eragiten duen energia-sistem industrialetarako.
| Aplikazioa | Baldintza nagusia |
|---|---|
| VFD sistemak | Korronte harmonikoaren distortsioa murriztea |
| Gidatze sistema anitz | Hobetu sare elektrikoaren egonkortasuna |
| Automatizazio industriala | Mantendu funtzionamendu elektriko fidagarria |
| Igogailuak | Murriztu eragin harmonikoa maiz azelerazioan |
| Garabiak eta igogailuak | Karga dinamikoaren funtzionamendua onartzen |
| UPS sistemak | Potentziaren kalitatea hobetu |
| Bateria kargatzeko sistemak | Eragin harmonikoa murriztea |
| Indukziozko berogailu ekipoak | Bateragarritasun elektrikoa hobetu |
| Energia berriztagarrien sistemak | Onartu sare konexio egonkorra |
Adibidea: HFL-4 3 1-0490
| Kodea | Deskribapena |
|---|---|
| HFL | Dufew Electric Harmonic Filter Series |
| 4 | Tentsio-maila (2=220V, 4=380V, 6=690V) |
| 3 | Fase zenbakia (3=trifasikoa, 1=fase bakarra) |
| 1 | Iragazkien konfigurazioa |
| 0490 | Korronte nominala (0490=490A) |
| Parametroa | Zehaztapena |
|---|---|
| Tentsio nominala | 220VAC / 380VAC / 690VAC / 1140VAC |
| Maiztasuna | 50Hz / 60Hz |
| Eramailearen maiztasuna | 2 kHz - 6 kHz |
| Korronte nominatua | 5A - 1200A |
| Iragazte-errendimendua | THDi <% 10, THDv <% 5 |
| Potentzia-faktorea | PF > 0,98 karga osoan |
| Gainkargatzeko gaitasuna | % 120ko korronte nominala 30 minutuz |
| Tenperatura igoera | ≤80K |
| Zarata Maila | ≤65dB |
| Indar dielektrikoa | 3000VAC / 50Hz / 10S |
| Isolamendu Erresistentzia | ≥100MΩ |
| Babes-maila | IP00 / IP22 |
| Isolamendu Klasea | F klasea (155 ℃) |
| Arauak | IEC61000 / GB/T14549-1993 |
Dufew Electric industria potentziako elektronika osagaietan espezializatuta dago, harmoniko iragazkiak, erreaktoreak, balazta-erresistentzia, transformadoreak eta soluzio elektriko pertsonalizatuak barne.
Harmonikoen iragazketa produktuetarako, Dufew-k honako hauetan oinarritzen da:
- Erreaktoreen fabrikazioa eta parametroen parekatzea
- Kondentsadoreak hautatzea eta integratzea
- Erresonantzia-ezaugarrien egiaztapena
- Segurtasun elektrikoaren probak
- Errendimenduaren baliozkotzea
Produktu bakoitzari ikuskapena egiten zaio, besteak beste:
| Ikuskapen-elementua | Helburua |
|---|---|
| Isolamendu-erresistentzia probak | Egiaztatu isolamenduaren fidagarritasuna |
| Erresistentzia dielektrikoaren proba | Egiaztatu segurtasun elektrikoa |
| Parametro elektrikoen proba | Diseinuaren errendimendua ziurtatu |
| Tenperatura igoeraren proba | Egiaztatu gaitasun termikoa |
| Azken ikuskapena | Berretsi fabrikazio-kalitatea |
Dufew-k onartzen du:
- OEM fabrikazioa
- Soluzio harmoniko pertsonalizatuak
- Ingeniaritzako lankidetza
- Proiektuetan oinarritutako laguntza teknikoa
Eskuragarri dagoen dokumentazioa ISO kalitatearen kudeaketaren ziurtagiria, CE ziurtagiria eta produktuen proba-txostenak barne hartzen ditu.

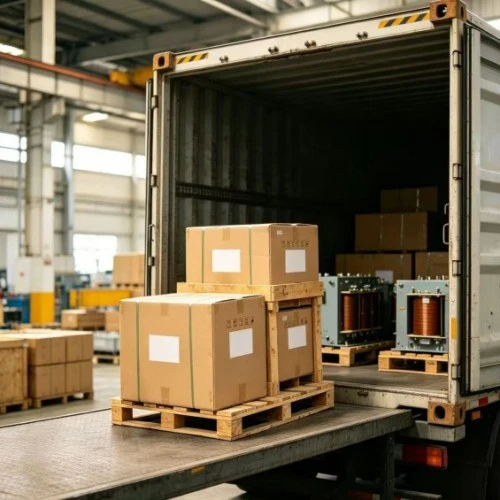

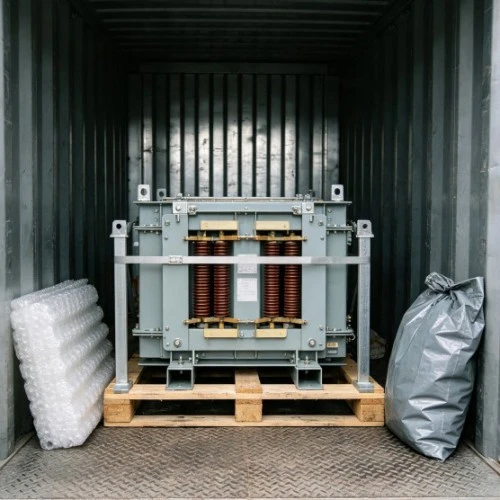

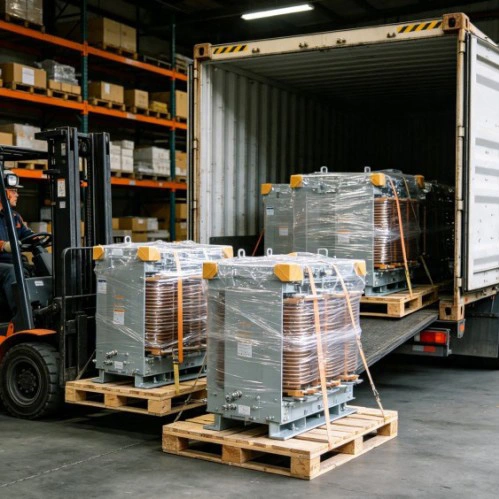

Dufew-ek esportazio estandarrak dituzten produktu elektrikoetarako ontziratzeko irtenbideak eskaintzen ditu.
Ontziak barne hartzen ditu:
- Hezetasunaren babesa
- Kolpeen aurkako finkapena
- Egurrezko kaxa sendotuak modelo astunetarako
- Produktuen identifikazio-etiketak
- Bidalketarekin agiri teknikoak
Unitate bakoitza entregatu aurretik ikuskatzen da, bezeroen zehaztapenak betetzen direla ziurtatzeko.
| Konparaketa | Iragazki harmonikoa | EMI sarrerako iragazkia |
|---|---|---|
| Funtzio Nagusia | Murriztu distortsio harmonikoa eta hobetu potentziaren kalitatea | Interferentzia elektromagnetikoak kendu |
| Helburua | 5. / 7. / 11. / 13. harmonikoak | Maiztasun handiko zarata eroan eta irradiatzen |
| Zirkuitu Diseinua | LC zirkuitu sintonizatua moteltze erresistentziarekin | EMI iragazteko sarea |
| Aplikazioa | VFD sistemak eta karga ez-linealak | EMC sentikorrak diren ekipo elektronikoak |
| Onura nagusia | THDi txikiagoa eta sarearen egonkortasuna hobetu | Zarata elektrikoa murriztu |
Iragazte-zirkuitu tipiko batek erreaktoreak, kondentsadoreak eta moteltze-erresistentziak erabiltzen ditu. Osagai hauek elkarrekin funtzionatzen dute aukeratutako maiztasun harmonikoetarako bide sintonizatu bat sortzeko eta potentziaren kalitate orokorra hobetzen laguntzen dute.
Hautaketa sistemaren tentsioaren, korronte nominalaren, VFDren ahalmenaren, ezaugarri harmonikoen, THDi eskakizunen eta instalazio-baldintzen araberakoa da. Dufew-ek aplikazio eta funtzionamendu-eskakizun zehatzetan oinarritutako gomendioak ematen ditu.
Bai. Dufew-ek neurketa harmonikoen emaitzak sistemaren parametroekin eta beharrezko iragazketa-errendimenduekin ebalua ditzake aplikaziorako konfigurazio egoki bat zehazteko.
Lehenengoa karga ez-linealek sortutako korronte harmoniko txikiko korronte murrizteko erabiltzen da batez ere, eta EMI iragazki batek konmutatzeko gailuek eragindako maiztasun handiko interferentziak zuzentzen ditu batez ere.
Dufew Electric-ek soluzio pertsonalizatuak eskaintzen ditu VFD sistemetarako, automatizazio industrialeko ekipoetarako eta potentzia bihurtzeko aplikazioetarako. Ingeniaritza-esperientziarekin, fabrikazio-prozesu kontrolatuekin eta kalitate-ikuskapen-prozedurarekin, Dufew-k iragazkien hautaketa, parametroen bat etortzea eta aplikazioen konfigurazio espezifikoak onartzen ditu benetako sistemaren eskakizunetan oinarrituta.
Jarri harremanetan Dufew Electric-ekin produktuaren zehaztapenak, ebaluazio teknikoa eta proiektu pertsonalizaturako laguntza lortzeko.
