Erresistentziak, balazta-unitateak, erreaktoreak, potentzia-iragazkiak eta transformadoreak barne-zorro osoa eskaintzen dugu, aplikazio-eskakizun anitzak betetzeko pertsonalizazio aukera osoekin.

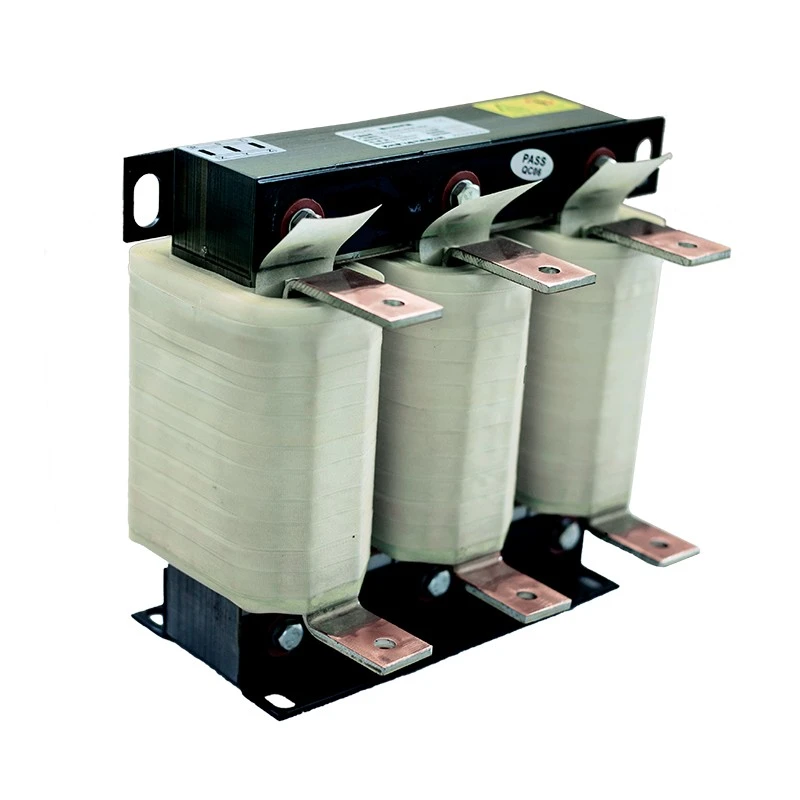

Dufew Electric AC Line Reactor AC horniduraren eta VFD sarrerako terminalen artean instalatzen da inpedantzia kontrolatua emateko, korronte-fluxua egonkortzen eta ingurune elektriko orokorra hobetzen laguntzen du.
Erreaktoreak VFD zuzentzaileen zirkuituek sortutako korronte harmonikoa murrizten laguntzen du, bat-bateko korronte aldaketak mugatzen, inbertsorearen sarrerako osagaiak babesten eta potentzia sistemaren fidagarritasuna hobetzen laguntzen du.
Maiztasun aldakorreko unitate modernoek (VFD) abiadura handiko kommutazio teknologia erabiltzen dute motorraren abiadura kontrolatzeko eta energia-eraginkortasuna hobetzeko. Dena den, kommutazio-prozesuak eta sarrera-ezaugarri ez-linealek asaldura elektrikoak sor ditzakete energia-sisteman.
Sarrerako babes egokirik gabe, VFD sistemek korronte harmonikoaren distortsioa, sarrerako korronte-puntak, tentsio-aldaerak, interferentzia elektrikoak eta inbertsorearen osagaietan estresa handiagoa izan ditzakete.
Arazo hauek ekipamendu elektrikoa gainberotzea, inbertsorearen bizitza murriztea, DC bus kondentsadoreak kaltetzea, motorraren funtzionamendu ezegonkorra eta ustekabeko ekipoen geldialdia ekar ditzakete.
VFD sarrerako zuzengailuek sare elektrikoari eragiten dioten korronte harmonikoak sor ditzakete, batez ere inbertsore sistema anitz funtzionatzen duten instalazioetan.
Inpaktu harmonikoa murrizten du sarrerako zirkuituari inpedantzia gehituz, potentziaren kalitatea hobetzen eta ingurune elektriko egonkorrago bat mantentzen laguntzen du.
Abantailen artean daude:
- Elikadura-iturrirako feedback harmoniko murriztua
- Tentsio-uhin-formaren egonkortasuna hobetu
- Ekipo elektrikoen arteko interferentziak murriztea
- Potentzia-kondentsadore eta transformadoreen babes hobea
Abiadura aldakorreko unitate anitz dituzten fabriketarako, energia sistema fidagarriagoa eta egonkorrago bat sortzen laguntzen du.
Motorra abiaraztean, azelerazioan, karga aldaketetan edo potentzia-baldintza ezegonkorrean, korrontearen gehiegizko eragina gerta daiteke eta inbertsorearen osagaiei eragin diezaieke.
Erreaktoreak estres elektrikoa murrizten laguntzen du sarrerako gorakada-korrontea mugatuz, zubi zuzentzaileetako estresa murrizten, inbertsore DC bus osagaiak babestuz eta epe luzerako VFD fidagarritasuna hobetuz.
Bereziki egokia da zirkuitu-labur-ahalmen handiko edo inpedantzia baxuko transformadoreen potentzia-sistemetarako.
Industria-inguruneek karga aldakorretan eta lan-baldintza zorrotzetan etengabe funtziona dezaketen osagai elektrikoak behar dituzte.
Dufew Electric AC Line Reactor-ek diseinu elektromagnetiko optimizatua eta isolamendu-teknologia hartzen ditu induktantzia-errendimendu egonkorra lortzeko, tenperatura igoera txikiagoa, bibrazio elektromagnetiko murriztua eta epe luzerako funtzionamendu fidagarria lortzeko.
Erreaktoreak kalitate handiko hotzean ijetzitako siliziozko altzairuzko nukleoko materialak erabiltzen ditu galera magnetikoak murrizteko eta etengabeko funtzionamenduan induktantzia errendimendu egonkorra mantentzeko.
Diseinu honek honako hau eskaintzen du:
- Energia-galera txikiagoa eta funtzionamendu-eraginkortasuna hobetzea
- Etengabeko karga baldintzetan errendimendu termiko hobea
- Ezaugarri elektriko egonkorrak
- Epe luzeko industria-funtzionamendurako errendimendu fidagarria
Uneko eskakizun desberdinetan oinarrituta, Dufew Electric-ek harilkadura-egitura optimizatuak eskaintzen ditu hainbat industria-aplikaziotan errendimendu elektriko fidagarria bermatzeko.
Haizearen diseinuaren ezaugarriak:
- Kobrezko edo aluminiozko harilkatzeko aukerak aplikazio behar ezberdinetarako
- Korronte handiko eroaleen diseinua funtzionamendu baldintza zorrotzei eusteko
- Beroa xahutzeko errendimendu hobetua
- Harilaren tenperatura igoera murriztea funtzionamenduan zehar
Egitura optimizatu horri esker, erreaktoreak industria-korronte-eskakizun desberdinak bete ditzake funtzionamendu egonkorra eta eraginkorra mantenduz.
Haize-multzoa hutsean inpregnazio eta tenperatura altuko ontze bidez prozesatzen da, isolamenduaren errendimendua hobetuz eta erresistentzia mekaniko orokorra hobetuz.
Prozesua hobetzen da:
- Isolamendu-indarra funtzionamendu seguruagoa izateko
- Egonkortasun mekanikoa bibrazio baldintzetan
- Bibrazioarekiko eta ingurumen-inpaktuarekiko erresistentzia
- Epe luzeko funtzionamendu iraunkortasuna
Fabrikazio prozesu honek errendimendu fidagarria eta zerbitzu-bizitza luzea mantentzen laguntzen du industria-inguruneetan.
AC Line Erreaktore zuzena hautatzeak erreaktorearen parametroak VFD sistemarekin lotzea eskatzen du.
Dufew Electric-ek faktore hauek ebaluatzen ditu:
| Hautapen Parametroa | Diseinua kontuan hartzea |
|---|---|
| VFD tentsioa | Isolamendu maila eta erreaktorearen konfigurazioa zehazten ditu |
| Korronte nominatua | Eroaleen tamaina eta diseinu termikoa zehazten ditu |
| Motor Potentzia | Erreaktoreen ahalmenaren aukeraketan eragiten du |
| Tentsio jaitsiera | Inpedantzia-eskakizunak zehazten ditu |
| Eragiketa-maiztasuna | Diseinu elektromagnetikoa eragiten du |
| Instalazio-ingurunea | Babesa eta muntaketa egitura zehazten ditu |
Eskaintza aurretik, bezeroek honako hauek eman beharko dituzte:
- Potentzia nominala VFD
- Sarrerako tentsioa
- Korronte nominala
- Beharrezko tentsio jaitsiera
- Instalazio baldintzak
- Ingurune operatiboa
| Elementua | AC Line Erreaktorea | Irteerako erreaktorea |
|---|---|---|
| Instalazio-posizioa | Elikatze-hornidura eta VFD sarreraren artean | VFD irteera eta motorren artean |
| Funtzio Nagusia | Murriztu sarrerako harmonikoak eta gorakada-korrontea | Babestu motorraren isolamendua eta murrizteko irteerako uhin-formaren estresa |
| Aplikazio nagusia | Potentziaren kalitatearen hobekuntza | Kable luzeko motorren babesa |
| Erabiltzaile tipikoak | VFD sistema industrialak | Distantzia luzeko kable konexioak dituzten motorrak |
Dufew Electric-ek sarrerako eta irteerako erreaktoreen soluzioak eskaintzen ditu sistemaren eskakizunen arabera.
Sistema industrial ezberdinek konfigurazio elektriko eta instalazio metodo desberdinak behar dituzte. Dufew Electric-ek aplikazioen eskakizunetan oinarritutako erreaktoreen soluzio pertsonalizatuak eskaintzen ditu, bezeroei errendimendu fidagarria eta industria-kontroleko sistema desberdinetan integratzen laguntzen die.
Erreaktorea parametro elektriko gakoen arabera pertsonaliza daiteke, tentsio nominala, korronte nominala, tentsio-jaitsiera ehunekoa eta funtzionamendu-maiztasuna barne, energia-sistemaren eskakizun desberdinak betetzeko.
Armairu-diseinu eta instalazio-ingurune desberdinetara egokitzeko, Dufew erreaktoreek hainbat instalazio-aukera onartzen dituzte, besteak beste, kabinete-instalazioa, instalazio autonomoa, muntaketa bertikala eta muntaketa horizontala.
Aplikazio-baldintza espezifikoen eta egungo eskakizunen arabera, bezeroek harilkatzeko material egokiak aukeratu ditzakete, kobrezko harildura edo aluminiozko harildura barne.
Konfigurazio aukera malguekin eta diseinu pertsonalizatuekin, Dufew erreaktoreak industria-kontroleko sistema desberdinetan integra daitezke, funtzionamendu egonkorra eta fidagarria mantenduz.
Dufew Electric AC Line Reactor oso erabilia da VFD potentziaren kalitatea eta babes elektrikoa hobetu behar duten industria-sistemetan.
| Aplikazioa | Ekipamendu tipikoa | Onura nagusiak |
|---|---|---|
| Automatizazio Industriala | CNC makinak, produkzio-lerroak, serbo-sistemak | Egonkortasun elektrikoa hobetu |
| Motor Drive Sistemak | Ponpak, haizagailuak, konpresoreak, garraiatzaileak | Inbertsorearen estresa murriztu |
| Ekipamendu astuna | Garabiak, igogailuak, igogailuak | Funtzionamendu fidagarria karga aldakorren pean |
| Fabrikazio Industria | Ijezketa-errotak, prozesatzeko ekipoak | Potentziaren kalitatea hobetu |
| Energia Berriztagarrien Sistemak | Sistema inbertsoreak, energia biltegiratzeko ekipoak | Potentzia bihurketa egonkorra |
| Parametroa | Zehaztapena |
|---|---|
| Produktu Mota | AC Line Erreaktorea |
| Tentsio nominala | 220VAC / 380VAC / 690VAC / 1140VAC |
| Lan Maiztasuna | 50Hz / 60Hz / Gehienez 500Hz |
| Korronte nominatua | 5A - 3800A |
| Tentsio jaitsiera | % 0,5 / % 1 / % 2 / % 4 |
| Gainkargatzeko gaitasuna | 1,5 aldiz korronte nominala 60 segundoz |
| Indar dielektrikoa | 3000VAC / 50Hz / 5mA / 1min |
| Isolamendu Erresistentzia | ≥100MΩ (1000VDC) |
| Babes-maila | IP00 / IP20 |
| Isolamendu Klasea | T40/F (155 ℃) |
| Suaren iragazkorra kalifikazioa | UL94V-2 |
| Zarata Maila | ≤65dB |
| Zerbitzu-bizitza | ≥15 urte |
| Arauak | IEC289:1987 / GB10229-88 / JB9644-1999 |
Adibidea: CAL-4312-0250-EISA
| Kodea | Deskribapena |
|---|---|
| CAL | AC Line Erreaktorea |
| 4 | Tentsio-maila (2=220V, 4=380V, 6=690V) |
| 3 | Fase zenbakia |
| 1 | Erreaktore Mota |
| 2 | Tentsio jaitsiera |
| 0250 | Korronte nominatua |
| EI | Oinarrizko Egitura |
| S | Instalazio Egitura |
| A | Haizketaren materiala |
Entregatu aurretik, Dufew Electric-ek ikuskapen elektrikoak eta egiturazkoak egiten ditu funtzionamendu fidagarria bermatzeko.
Probak barne hartzen ditu:
| Proba-elementua | Baldintza |
|---|---|
| Isolamendu-erresistentzia proba | ≥100MΩ |
| Erresistentzia dielektrikoaren proba | 3000 VAC |
| Tenperatura igoera proba | Karga nominalaren arabera |
| Parametro elektrikoen egiaztapena | Induktantzia eta korrontearen berrespena |
| Itxura ikuskatzea | Nukleoa, harilkatzea, terminalen ikuskapena |
Dufew Electric potentzia-elektronikako osagaietan eta soluzio elektriko pertsonalizatuetan espezializatuta dago, eta hainbat industria-aplikazioetarako AC Line Erreaktore fidagarriak eskaintzen ditu.
Fabrikazio-gaitasun integratuak dituenez, Dufew-k funtsezko ekoizpen-prozesuak kudeatzen ditu oinarrizko prozesaketa eta bobinaren fabrikaziotik azken muntaketa eta kalitate-ikuskapenera arte.
Fabrikazio prozesuak siliziozko altzairuaren ebaketa, nukleoen muntaketa eta errendimendu magnetikoaren ikuskapena barne hartzen ditu ezaugarri elektromagnetiko egonkorrak ziurtatzeko.
Dufew-ek kobre eta aluminiozko harilkatzeko aukerak eskaintzen ditu isolamendu-tratamendu profesionala eta hutsean inpregnatzeko prozesuekin, produktuaren fidagarritasuna eta iraunkortasuna hobetzeko.
Azken ekoizpenak terminalen instalazioa, proba elektrikoak eta kalitatearen ikuskapena barne hartzen ditu, erreaktore bakoitzak eskatutako errendimendu estandarrak betetzen dituela ziurtatzeko.
Fabrikazio-gaitasun integratu honi esker, Dufew Electric-ek AC Line Erreaktore estandarrak eta aplikazio industrial desberdinetarako soluzio pertsonalizatuak eskaintzea ahalbidetzen du.
Dufew Electric-ek kalitatea kudeatzeko prozedura egituratuak jarraitzen ditu produktuaren errendimendu koherentea eta funtzionamendu fidagarria bermatzeko bizitza osoan zehar.
Eskuragarri dauden kalitate dokumentuak honako hauek dira:
- ISO Kalitatearen Kudeaketa Sistemaren Ziurtagiria
- CE Ziurtagiria
- Produktuen proben txostenak
Dokumentu teknikoak eta ikuskapen-erregistroak bezeroen proiektuaren eskakizunen arabera eman daitezke.
AC Line Erreaktoreek hezetasunaren, bibrazioaren eta inpaktu mekanikoen aurkako babesa behar dute garraioan.
Dufew Electric-ek:
- Esportazio-ontziak estandarrak
- Hezetasunaren babesa
- Barneko finkapen sendotua
- Produktuen identifikazio-etiketak
Bidalketa baino lehen, ingeniariek baieztatzen dute:
- Produktuen zehaztapena
- Pisua eta neurriak
- Instalazio-baldintzak
- Entregatzeko baldintzak
Aukeratu erreaktore egokia VFD potentziaren, sarrerako tentsioaren, korronte nominalaren eta beharrezko tentsio jaitsieraren arabera, aplikazio-sistemarekin bateragarritasuna ziurtatzeko.
Instalatu aurretik, egiaztatu arretaz produktuaren egoera, oinarrizko egoera, harilaren itxura eta terminalen konexioak barne, erreaktorea funtzionatzeko prest dagoela ziurtatzeko.
Konexio metodo estandarra hau da:
Elikatze-hornidura → AC Line Reactor → VFD sarrera
Erreaktorea ondo aireztatutako gune batean instalatu behar da, beroa xahutzeko eta etorkizuneko mantentze-lanetarako leku nahikoarekin.
Konexio elektrikoan zehar, ziurtatu kableatu zuzena, terminal-konexio seguruak eta lurra egokitzeko funtzionamendu seguru eta fidagarria mantentzeko.
Instalatu ondoren, egin funtzionamendu-proba bat funtzionamendu-zarata egiaztatuz, tenperatura igoera kontrolatuz eta sistemaren errendimendu orokorra egiaztatuz.
Maiztasun aldakorreko unitate baten sarrerako aldean (VFD) AC Line Erreaktore bat instalatzen da distortsio harmonikoa murrizteko, korronte igoerak mugatzeko, potentziaren kalitatea hobetzeko eta inbertsorearen osagaiak estres elektrikotik babesteko.
VFD aplikazio guztiek ez dute sarrerako erreaktorerik behar. Arazo harmonikoak, elikadura ezegonkorra, maiz korronte gorabeherak, inbertsore anitzeko funtzionamendua edo ekipo elektriko sentikorra duten sistemetarako gomendatzen da.
Tentsio-jaitsiera egokia sistemaren potentzia-kalitate-baldintzen, baldintza harmonikoen, sarrera-ezaugarrien eta funtzionamendu-ingurunearen araberakoa da. Dufew Electric-ek aplikazioaren parametroak ebaluatzen ditu eta konfigurazio egoki bat gomendatzen du.
Bai. VFD sarrerako korronte-inpaktua eta estres elektrikoa murriztuz, sistemaren egonkortasuna hobetzen laguntzen du eta inbertsorearen osagaien bizitza luzatzen laguntzen du.
Bai. Dufew Electric-ek soluzio pertsonalizatuak eskaintzen ditu tentsioaren, korrontearen, maiztasunaren, instalazioaren egituraren, harilkatzeko materialaren eta beste proiektu batzuen eskakizunen arabera.
Bezeroek eman beharko dute:
- VFD potentzia balorazioa
- Sarrerako tentsioa
- Korronte nominala
- Beharrezko tentsio jaitsiera
- Instalazio ingurunea
- Funtzionamendu baldintzak
Dufew Electric-ek AC Line Reactor soluzio pertsonalizatuak eskaintzen ditu VFD babesa, kontrol harmonikoa eta potentzia-kalitatearen kudeaketa hobetu behar duten industria-bezeroentzat.
Fabrikazio-gaitasun profesionalekin, ingeniaritza-laguntzarekin eta proba-prozedura osoekin, Dufew Electric-ek bezeroei gidatzeko sistema industrialetarako irtenbide fidagarriak garatzen laguntzen die.
Bidali zure VFD parametroak eta aplikazio-eskakizunak Dufew Electric-era, eta gure ingeniariek konfigurazio egoki bat gomendatuko dute zure funtzionamendu-baldintzen arabera.
