Erresistentziak, balazta-unitateak, erreaktoreak, potentzia-iragazkiak eta transformadoreak barne-zorro osoa eskaintzen dugu, aplikazio-eskakizun anitzak betetzeko pertsonalizazio aukera osoekin.
Maiztasun aldakorreko unitateek motorraren abiadura kontrolatzeko eta energiaren kudeaketa eraginkorra eskaintzen dute, baina maiztasun handiko kommutazio-eragiketak korronte harmonikoak, tentsio-aldaerak eta estres elektriko gehigarriak sartu ditzake konektatutako ekipoetan.

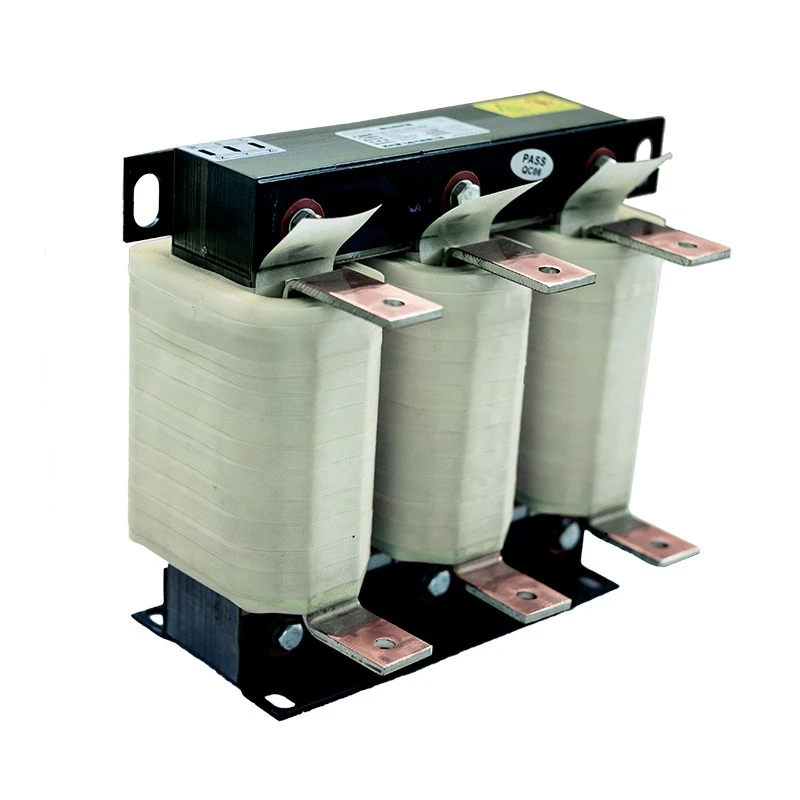

Dufew Electric Variable Frequency Drive Reactor VFD sistemaren errendimendua hobetzen du zirkuituari inpedantzia egokia gehituz. Instalazio-posizioaren eta sistemaren eskakizunen arabera, babes-funtzio desberdinak eskaintzen ditu bai elikadura-horniduraren aldetik, bai motorraren kargaren aldetik.
Hautaketa erronka elektriko nagusia elikadura-horniduraren aldean edo motor-kargaren aldean gertatzen denaren araberakoa da.
VFD baten sarrerako aldean instalatzen denean, erreaktoreak potentziaren kalitatea hobetzen laguntzen du, eragin harmonikoa murrizten du eta korronte iragankorra mugatzen du.
VFD baten irteerako aldean instalatuta dagoenean, motorren alboko baldintza elektrikoak optimizatzen laguntzen du, kommutazioarekin lotutako estresa murrizten eta disko sistemaren fidagarritasuna hobetzen laguntzen du.
Galera baxuko hotz ijetzitako siliziozko altzairuzko nukleoekin, F klaseko isolamendu-materialekin, hutsean inpregnatzeko teknologiarekin eta harilkatze-egitur optimizatuekin fabrikatuta, Dufew erreaktoreek induktantzia-errendimendu egonkorra, ezaugarri termiko fidagarriak eta epe luzeko iraunkortasun industriala eskaintzen dute.
Industria-ingurune ezberdinek erreaktoreen konfigurazio desberdinak behar dituzte. Dufew-ek aplikazioetan oinarritutako soluzioak eskaintzen ditu benetako funtzionamendu-baldintzen, sistemaren egituraren eta eskakizun elektrikoen arabera, potentziaren eta motorren errendimendua hobetzen laguntzen du.
Elikadura-iturriaren eta VFD sarrerako terminalen artean instalatuta, sarrera-alboko konfigurazioa disko sistemaren ingurune elektrikoa hobetzeko erabiltzen da batez ere. Korronte harmonikoaren eta sarrerako gorako korrontearen eragina murrizten laguntzen du, elikatze-horniduraren egonkortasuna hobetzen eta PLCetan, sentsoreetan eta beste kontrol-ekipoetan eragina izan dezaketen interferentziak mugatzen ditu.
Konfigurazio hau egokia da VFD sistema anitz dituzten industria-instalazioetarako, potentzia-baldintza ezegonkorretan funtzionatzen duten ekipoetarako eta potentziaren kalitatea hobetu behar den aplikazioetarako.
VFD irteerako terminalen eta motorren artean instalatuta, irteera-alboko konfigurazioa motor-alboko funtzionamendu-baldintzak hobetzera bideratzen da. PWM aldatzeko estresa murrizten laguntzen du, irteerako uhinaren kalitatea hobetzen eta asaldura elektrikoa mugatzen laguntzen du, motorraren funtzionamendu egonkorrago eta fidagarriagoa onartzen du.
Aplikazio tipikoen artean, distantzia luzeko motor-konexioak, makineria astunak eta motorren fidagarritasuna hobetzea garrantzitsua den ekipoak daude.
Potentzia-baldintza ezegonkorrek edo interferentzia harmonikoek eragindako aplikazioetarako, erreaktoreek korronte harmonikoaren eragina murrizten laguntzen dute, elikadura-horniduraren egonkortasuna hobetzen eta korronte-aldaketa iragankorrak mugatzen laguntzen dute. Era berean, ekipo sentikorrak eragiten dituzten interferentzia elektrikoak murrizten dituzte, disko anitzak dituzten industria-sistemetarako edo potentzia-kalitate-baldintza zorrotzetarako egokiak bihurtuz.
Motorearen aldetik, erreaktoreak maiztasun handiko kommutazioek eragindako estres elektrikoa murrizten eta irteerako zirkuituaren baldintzak hobetzen laguntzen du. Honek motorraren funtzionamendu fidagarria onartzen du eta funtzionamendu baldintza zorrotzetan etenaldi anormalak murrizten lagun dezake.
Dufew erreaktoreek galera baxuko hotz ijetzitako siliziozko altzairu nukleoak, zirkuitu magnetikoen diseinu optimizatuak eta doitasun-harilketa-teknologia erabiltzen dituzte etengabeko funtzionamenduan zehar induktantzia-ezaugarri egonkorrak mantentzeko. Lortutako egiturak galera magnetikoa eta tenperatura igoera murrizten laguntzen du, epe luzerako errendimendu fidagarria onartzen duen bitartean.
Isolamendu-sistemak F klaseko isolamendu-materialak hutsean inpregnatzeko eta tenperatura altuko ontze-prozesuekin konbinatzen ditu. Eraikuntza honek hezetasunaren erresistentzia, erresistentzia mekanikoa eta iraunkortasun termikoa hobetzen ditu, erreaktoreari errendimendu fidagarria eta zerbitzu-bizitza luzeagoa mantentzen laguntzen dio industria-inguruneetan.
Dufew-k erreaktoreen soluzio pertsonalizatuak onartzen ditu tentsio nominalean, korronte nominalean, tentsio-jaitsieran, instalazio-egituran, harilkatze-materialean eta babes-baldintzetan oinarrituta. Konfigurazioa parametro elektriko eta armairu diseinu desberdinetara egokitu daiteke.
Eskuragarri dauden aukeren artean, kobrezko edo aluminiozko harilkiak, instalazio bertikala edo horizontala eta babes-egitura desberdinak daude, hala nola IP00 diseinu irekiak eta IP20 babes-itxiturak. Malgutasun horri esker, erreaktorea VFD eta industria potentzia sistema ugaritan integra daiteke.
Dufew erreaktorearen soluzioak oso erabiliak dira:
| Aplikazioa | Baldintza nagusia |
|---|---|
| Maiztasun aldakorreko sistemak | Egonkortasun elektrikoa eta fidagarritasuna hobetu |
| Automatizazio industrialeko ekipoak | Murriztu interferentzia elektrikoak |
| Ponpak eta haizagailu sistemak | Motor etengabeko funtzionamendua onartzen |
| Garabiak eta igogailuak | Hobetu fidagarritasuna karga dinamikoetan |
| Igogailuak | Hobetu gidatzeko sistemaren egonkortasuna |
| Injekziorako makinak | Hobetu motorraren kontrolaren errendimendua |
| Ehungintzako makineria | Mantendu funtzionamendu egonkorra |
| Saiakuntza industrialeko ekipoak | Hobetu koherentzia elektrikoa |
Erreaktorearen konfigurazio zuzena benetako sistemaren eskakizunen araberakoa da.
| Aplikazioaren Baldintza | Gomendatutako Irtenbidea |
|---|---|
| Potentzia-kalitate eskasa edo interferentzia harmonikoak | Sarrerako erreaktorea |
| Hainbat VFD elikadura iturri bat partekatzen dute | Sarrerako erreaktorea |
| Motor babesteko eskakizuna | Irteera aldeko erreaktorea |
| Distantzia luzeko motor-konexioa | Irteera aldeko erreaktorea |
| Maiz azelerazioa eta dezelerazioa | Irteera aldeko erreaktorea |
| VFD sistemaren optimizazio osoa | Erreaktoreen soluzio pertsonalizatua |
Dufew-ek ingeniaritza-laguntza eskaintzen du tentsioaren, korrontearen, instalazio-posizioaren eta funtzionamendu-ingurunearen arabera zehaztapen egokiak gomendatzeko.
Erreaktore egokia aukeratzeak VFD parametroak, benetako sistemaren baldintzak eta beharrezko babes maila kontuan hartu behar ditu. Faktore hauek erreaktorearen ezaugarri elektriko eta mekanikoekin lotzeak funtzionamendu egonkorra eta eragiketa sisteman integrazio egokia bermatzen laguntzen du.
VFD-ren parametro nagusiak tentsio nominala, korronte nominala, motorraren potentzia eta funtzionamendu-maiztasuna dira. Balio hauek erreaktorearen oinarrizko eskakizun elektrikoak zehazten dituzte eta unitate-sistemaren zehaztapenekin bat egin behar dute.
Instalazio-posizioa, elikadura-hornidura-egoera, motorraren konexio-distantzia, karga-ezaugarriak eta funtzionamendu-ingurunea ere ebaluatu behar dira. Adibidez, motor-kable luzeek, karga-aldaketa sarriek edo industria-ingurune zorrotzek beste erreaktore-konfigurazio bat eska dezakete.
Beharrezko babes-funtzioa beste kontu garrantzitsu bat da. Aplikazioaren arabera, erreaktorea inpaktu harmonikoa murrizteko, potentzia-egonkortasuna hobetzeko, motor-alboko babesa emateko, tentsio-jaitsiera espezifikoak betetzeko edo etengabeko funtzionamendua babesteko karga zorrotzetan.
| Parametroa | Zehaztapena |
|---|---|
| Produktu Mota | Maiztasun Aldakorreko Drive Erreaktorea |
| Aplikazioa | Sarrera / Irteera alboko VFD aplikazioak |
| Tentsio nominala | 220VAC / 380VAC / 690VAC / 1140VAC |
| Korronte nominatua | 5A - 3800A |
| Fasea | Fase Bakarra / Trifase |
| Maiztasuna | 50Hz / 60Hz / 500Hz arte pertsonalizatua |
| Tentsio jaitsiera | % 0,5 / % 1 / % 2 / % 4 |
| Haizketaren materiala | Kobrea / Aluminioa |
| Instalazio mota | Bertikala / Horizontal |
| Hozteko metodoa | Aire hozte naturala |
| Gainkargatzeko gaitasuna | 1,5 aldiz korronte nominala 60 segundoz |
| Indar dielektrikoa | 3000VAC / 50Hz / 5mA / 1min |
| Isolamendu Erresistentzia | ≥100MΩ (1000VDC) |
| Babes-maila | IP00 / IP20 |
| Isolamendu Klasea | F klasea (155 ℃) |
| Suaren iragazkorra kalifikazioa | UL94V-2 |
| Zarata Maila | ≤65dB |
| Zerbitzu-bizitza | ≥15 urte |
| Arauak | IEC289 / GB10229 / JB9644 |
Adibidea: CAL-4321-0250-EISA
| Kodea | Deskribapena |
|---|---|
| CAL | AC Erreaktoreen seriea |
| 4 | Tentsio Maila |
| 3 | Hiru Fasea |
| 2 | Erreaktore Mota |
| 1 | Tentsio jaitsiera |
| 0250 | Korronte nominatua |
| EI | Oinarrizko Egitura |
| S/H | Instalazio Egitura |
| A/C | Haizketaren materiala |
Dufew Electric potentzia-elektronika osagaietan espezializatuta dago, erreaktoreak, erresistentziak, balazta-sistemak, transformadoreak eta soluzio elektriko pertsonalizatuak barne. Bere fabrikazio-gaitasunak oinarrizko prozesatzea, harilkatzea, isolamendu-tratamendua eta errendimendu elektrikoaren egiaztapena estaltzen ditu industria-aplikazio desberdinetarako.
Fabrikazio-prozesuak siliziozko altzairuzko nukleoaren prozesamendua, doitasun-bobinaren harilkatzea, hutsean inpregnatzea, tenperatura altuko ontzea eta errendimendu elektrikoaren probak barne hartzen ditu. Prozesu hauek etengabeko funtzionamenduan produktuaren ezaugarri koherenteak eta errendimendu fidagarria mantentzen laguntzen dute.
Kalitatearen ikuskapenak isolamenduaren erresistentzia, jasateko tentsioa, tenperatura igoera eta errendimendu elektrikoaren egiaztapena hartzen ditu. Proba bakoitzak isolamenduaren fidagarritasuna, errendimendu termikoa eta kalitate elektriko orokorra egiaztatzen ditu.
Dufew-ek diseinu pertsonalizatua, OEM eta ODM lankidetza eta bezeroen marrazkietan eta aplikazioen eskakizunetan oinarritutako fabrikazioa onartzen du. Dokumentazio teknikoa eta aplikazioen ingeniaritza zerbitzuak ere eskuragarri daude produktuen aukeraketa, sistema integrazioa eta proiektuen garapena laguntzeko.
Dufew produktuak onartutako eskakizun industrialen arabera fabrikatzen dira, besteak beste:
- ISO 9001 Kalitatea Kudeatzeko Sistema
- CE betetzea
- IEC289
- GB10229
- JB9644
Dufew-ek esportazio estandarreko ontzi-soluzioak eskaintzen ditu produktuaren neurrien, pisuaren eta garraio-baldintzen arabera.
Ontziak barne hartzen ditu:
- Kolpeen aurkako babesa
- Hezetasunarekiko erresistenteak diren ontziak
- Egurrezko kaxa esportatu
- Bidalketa aurreko ikuskapen-erregistroak
Neurri hauek garraio segurua eta instalazioaren errendimendu fidagarria bermatzen dute.
| Konparaketa | Maiztasun Aldakorreko Drive Erreaktorea | Ohiko AC Erreaktorea |
|---|---|---|
| Aplikazioaren helburua | Ezaugarri harmonikoak eta PWM dituzten VFD sistemetarako diseinatua | Korronte-mugatzeko aplikazio orokorrak |
| Maiztasun-egokitzapena | 50Hz-500Hz funtzionamendu baldintzak onartzen ditu | Batez ere maiztasun estandarrerako diseinatua |
| Motorren babesa | PWM tentsioaren estresa eta kableen karga-korrontea murrizten ditu | Motorra babesteko gaitasun mugatua |
| Instalazio-malgutasuna | Sarrerako edo irteerako aplikazioetarako konfigura daiteke | Normalean aplikazio finko baterako diseinatuta dago |
| Bateragarritasun industriala | VFD-k gidatutako makineriarako egokia | Sistema elektriko orokorretarako egokia |
Erreaktore bat gomendatzen da VFD sistemak interferentzia harmonikoak, tentsio gorabeherak, sarri-korronte-alarmak, motorraren kableen distantzia luzea edo motorraren isolamenduaren babes-baldintzak jasaten dituenean.
Sarrera-alboko instalazioa potentziaren kalitatea hobetzeko eta murrizketa harmonikorako aukeratzen da batez ere.
Irteera-alboko instalazioa motorren alboko baldintza elektrikoak hobetzeko eta diskoaren fidagarritasuna hobetzeko hautatzen da batez ere.
Aukeraketa sistemaren baldintzen, ekipoen eskakizunen eta ingurune eragilearen araberakoa da.
Industria-baldintza zorrotzek eragindako interferentzia harmonikoak, tentsioaren gorabeherak, estres elektrikoa eta funtzionamendu ezegonkorra murrizten lagun dezake.
Bai. Dufew-k pertsonalizatutako tentsioa, korrontea, tentsio-jaitsiera, hariketa-materiala, instalazio-egitura eta parametro elektrikoak onartzen ditu proiektuaren eskakizunen arabera.
Dufew Electric-ek AC erreaktoreen soluzio pertsonalizatuak eskaintzen ditu industri-sistema industrialetarako, fabrikazio gaitasun profesionalarekin, ingeniaritza-laguntzarekin eta kalitate-kontrol zorrotzarekin.
Potentziaren kalitatearen hobekuntzatik motorraren unitateen optimizaziora, Dufew-k bezeroei ekipoen fidagarritasuna hobetzen laguntzen die, estres elektrikoa murrizten eta epe luzerako funtzionamendu egonkorra lortzen laguntzen die.
Jarri harremanetan Dufew Electric-ekin erreaktoreen diseinu pertsonalizaturako eta OEM lankidetzarako.
