Erresistentziak, balazta-unitateak, erreaktoreak, potentzia-iragazkiak eta transformadoreak barne-zorro osoa eskaintzen dugu, aplikazio-eskakizun anitzak betetzeko pertsonalizazio aukera osoekin.
Dufew Electric Output Reactor VFD irteerako terminalen eta motorren artean instalatuta dago potentzia transmisioaren kalitatea hobetzeko eta motor-sistemak maiztasun handiko aldaketen estresetatik babesteko.
VFD-en PWM irteerako tentsioaren aldakuntza azkarreko ezaugarriek dv/dt estres handia sor ditzakete, islatutako tentsio-uhinak, korronte harmonikoak eta kableen karga-korronte gehigarria. Efektu hauek larriagoak bihurtzen dira inbertsorearen eta motorren artean kable luzeak erabiltzen direnean.
Irteera-zirkuituari inpedantzia egokia gehituz, erreaktoreak tentsio-uhinak leuntzen laguntzen du, motorraren terminalen tentsio-puntak murrizten ditu, isolamendu-estresa murrizten du eta industri-sistemaren fidagarritasuna hobetzen du.
Dufew erreaktoreek galera baxuko siliziozko altzairu nukleoak, tenperatura altuko isolamendu-materialak eta harilkadura-egitura optimizatuak erabiltzen dituzte etengabeko funtzionamendu industrialaren errendimendu egonkorra bermatzeko.
Inbertsorearen eta motorren arteko kablea luzeegia denean, kablearen kapazitate banatuak karga-korronte gehigarria sortzen du.
Babes egokirik gabe, honek eragin dezake:
- VFD gainkorrontearen alarmak
- Motorraren funtzionamendu ezegonkorra
- Inbertsorearen irteerako tentsioa handitu da
- Sistemaren fidagarritasuna murriztu
VFD Irteerako Erreaktoreak karga-korronte kapazitiboa murrizten du eta sistemaren egonkortasuna hobetzen du, batez ere motorra inbertsorearen armairutik urrun instalatzen den aplikazioetarako.
Erreaktoreak VFD-k sortutako maiztasun handiko PWM tentsio-aldaketen eragina murrizten du, etengabeko funtzionamenduan motorraren isolamendua babesten laguntzen du.
Motorraren harilkatuetan tentsio-tentsioa murrizten du, isolamenduaren zahartzea murrizten du eta motorraren bizitza luzatzen du. Horrek sistemaren fidagarritasun orokorra hobetzen laguntzen du, batez ere aplikazio industrial zorrotzetan.
Motorrak VFD armairuetatik urrun instalatzen direnean, kable luzeek karga-korrontea handitu dezakete eta islatutako tentsio-efektuak eragin ditzakete.
Erreaktoreak inpaktu horiek murrizten laguntzen du, egungo uhin-formaren kalitatea hobetuz eta tentsioaren gorabeherak mugatuz. Kable bidezko transmisio distantzia luzeagoak onartzen ditu, motorraren funtzionamendu egonkorra mantenduz.
Diseinu induktibo optimizatuak VFD funtzionamenduan sortzen diren maiztasun handiko osagai harmonikoak kentzen laguntzen du.
Gainera, motorren zarata elektromagnetikoa, ihes-korrontea eta inguruko automatizazio eta kontrol ekipoekiko interferentzia potentzialak murrizten ditu, funtzionamendu-ingurune egonkorragoa sortuz.

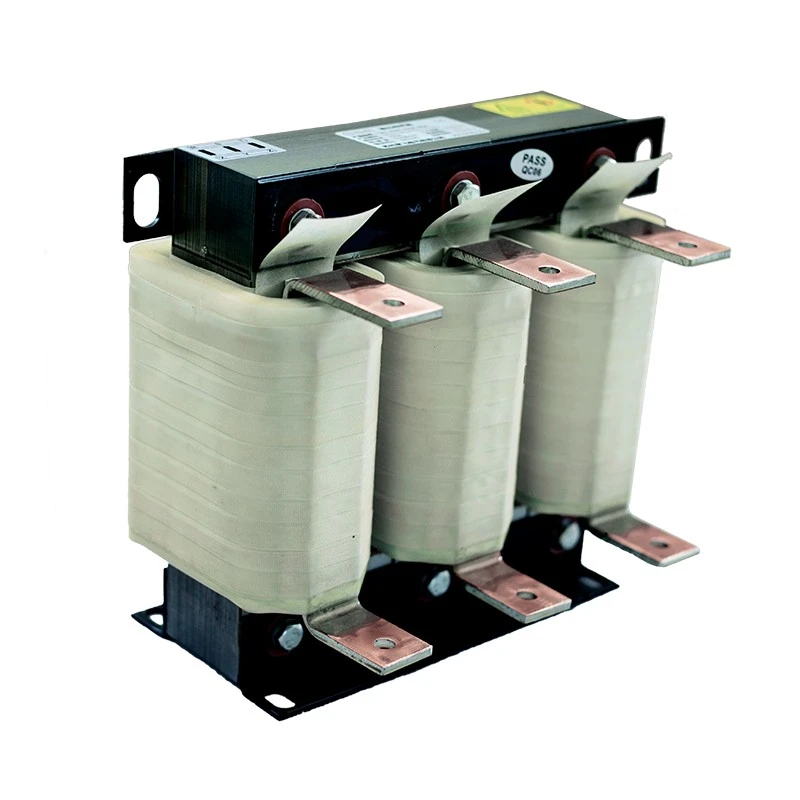

Erreaktorea hotzean ijetzitako siliziozko altzairuzko nukleo batekin fabrikatzen da, F klaseko isolamendu sistemarekin, hutsean inpregnatzeko prozesuarekin eta kobre edo aluminiozko harilkatzeko aukerarekin.
Eraikuntza sendo honek induktantzia egonkorra, bibrazio murriztua eta errendimendu termiko fidagarria bermatzen ditu epe luzeko industria-eragiketarako.
Nukleo-egitura trifasiko simetrikoak errendimendu magnetiko orekatua eskaintzen du hariketa guztietan.
Galera magnetikoak murrizten laguntzen du induktantzia-ezaugarri egonkorrak mantenduz, VFD funtzionamenduan errendimendu elektriko koherentea bermatuz.
Erreaktorea konfigurazio desberdinetan dago eskuragarri, IP00 egitura irekiak eta IP20 babes-itxitura barne, instalazio-baldintza ezberdinak betetzeko.
Instalazio-metodo bertikalak eta horizontalak onartzen ditu. Neurri pertsonalizatuak erabilgarri daude armairuaren espazioarekin, muntatze-baldintzetan eta aplikazio-behar zehatzekin bat egiteko.
Dufew erreaktorearen soluzioak oso erabiliak dira motorren babesa eta VFD funtzionamendu egonkorra behar diren aplikazio industrialetan.
Aplikazio tipikoak honako hauek dira:
- Potentzia-egonkortasuna hobetzeko eta motorretan tentsio elektrikoa murrizteko maiztasun aldakorreko sistemak.
- Motor industrialak kontrolatzeko armairuak, ponpak eta haizagailuak etengabe funtzionamendu fidagarria behar dutenak.
- Garabiak eta jasotzeko ekipoak, meatze-makineria eta lan-baldintza zorrotzetan erabiltzen diren portu-ekipoak.
- Ijezketa-fabrikak, injekzio-makinak eta ehungintza-makineria ekoizpen-prozesu egonkor eta eraginkorretarako.
- Ekoizpen-lerro automatizatuak eta energia berriztagarrien ekipoak, non potentzia-errendimendu fidagarria garrantzitsua den.
| Aplikazioaren Baldintza | Gomendioa |
|---|---|
| Motor kablearen luzera 50 metrotik gorakoa da | Gomendagarria |
| Motor isolamendu babesa behar da | Gomendagarria |
| Motor zarata murriztu behar da | Gomendagarria |
| Maiztasun handiko interferentziak sentsoreei eragiten die | Gomendagarria |
| Maiz azelerazioa eta dezelerazioa | Gomendagarria |
Erreaktoreen hautaketa VFD parametroetan, kableen baldintzetan eta motorren eskakizunetan oinarritu behar da errendimendu egokia eta funtzionamendu fidagarria bermatzeko.
Aukeraketak faktore nagusiak kontuan hartu behar ditu, hala nola:
- Tentsio nominala eta irteerako korrontea
- Motor potentzia eta funtzionamendu-maiztasuna
Kablearen ezaugarriek eta instalazio-baldintzek ere eragina dute erreaktorearen aukeraketan, besteak beste:
- Kablearen luzera eta kable mota
- Instalazio ingurunea
- Banatutako kapazitatea
Motorren isolamendua eta funtzionamendu-baldintzak erreaktore-soluzio egokiarekin bat etortzeko ebaluatu behar dira, besteak beste:
- Isolamendu-klasea
- Funtzionamendu-egoera
- Babes baldintzak
Dufew-ek erreaktoreen diseinu pertsonalizatuak eskaintzen ditu industria-aplikazio eta sistema-eskakizun desberdinen arabera.
CAL-4321-0250-EISA
| Kodea | Deskribapena |
|---|---|
| CAL | AC Erreaktoreen seriea |
| 4 | Tentsio Maila |
| 3 | Hiru Fasea |
| 2 | Irteerako erreaktore mota |
| 1 | Tentsio jaitsiera |
| 0250 | Korronte nominatua |
| EI | Oinarrizko Egitura |
| S | Instalazio mota |
| A | Aluminiozko harilkatzea |
| Parametroa | Zehaztapena |
|---|---|
| Produktu Mota | VFD irteerako erreaktorea |
| Tentsio nominala | 220VAC / 380VAC / 690VAC / 1140VAC |
| Maiztasuna | 50Hz / 60Hz |
| Korronte nominatua | 5A - 3800A |
| Tentsio jaitsiera | % 0,5 / % 1 / % 2 / % 4 |
| Gainkarga-gaitasuna | 1,5 aldiz korronte nominala 60 segundoz |
| Indar dielektrikoa | 3000 VAC / 50 Hz / 1 min |
| Isolamendu Erresistentzia | ≥100MΩ |
| Babes-maila | IP00 / IP20 |
| Isolamendu Klasea | F klasea (155 ℃) |
| Zarata Maila | ≤65dB |
| Zerbitzu-bizitza | ≥15 urte |
Dufew Electric potentzia industrialaren osagaietan eta erreaktoreen soluzio pertsonalizatuetan espezializatuta dago.
Irteerako erreaktore bakoitza prozesu kontrolatuekin fabrikatzen da, besteak beste:
- Nukleoaren fabrikazioaren ikuskapena
- Bobinketa-prozesuaren kontrola
- Tentsio handiko jasateko probak
- Isolamendu-erresistentzia-probak
- Tenperatura igoeraren ikuskapena
- Errendimendu elektrikoaren egiaztapena
Produktuak hauekin horni daitezke:
- ISO kalitatea kudeatzeko sistema betetzea
- CE ziurtatutako produktuak
- Pertsonalizatutako dokumentazio teknikoa
Bidalketa baino lehen, erreaktore bakoitza bezeroaren zehaztapenen arabera ikuskatzen da instalazio eta funtzionamendu fidagarria bermatzeko.
Industri erreaktoreek babes fidagarria behar dute nazioarteko garraioan, pisua eta osagai elektromagnetikoak direla eta.
Dufew-ek honako hau eskaintzen du
| Garraio metodoa | Aplikazioa |
|---|---|
| Itsasoko Merkantzia | Eskaera industrial handiak eta ekipamendu proiektu osoak |
| Aire salgaiak | Laginak eta premiazko entrega-baldintzak |
| Lurreko Garraioa | Eskualdeko industria entrega |
Paketatzearen ezaugarriak:
- Hezetasunaren aurkako babesa
- Kolpeen aurkako finkatzea
- Egurrezko kaxa estandarrak esportatzea
- Pertsonalizatutako ontziak produktuaren tamainaren eta pisuaren arabera
VFD irteerako terminalen eta motorren artean instalatzen da irteerako uhinaren kalitatea hobetzeko eta motorraren aldean estres elektrikoa murrizteko.
Kable luzeko aplikazioetarako, motorraren isolamendurako babeserako eta tentsio-punteek, zaratak edo interferentziak eragindako sistemetarako erabiltzen da.
Ez. Sarrerako eta motorretako osagaiek funtzio desberdinak dituzte. Bata elikadura-horniduraren babesean zentratzen da, eta bestea motorren alboko errendimendua hobetzen du.
Bai. Dufew-k soluzio pertsonalizatuak eskaintzen ditu tentsioan, korrontean, instalazio-baldintzetan eta ingurune eragilean oinarrituta.
Dufew Electric-ek erreaktore-soluzio fidagarriak eskaintzen ditu VFD industrialetarako aplikazioetarako, fabrikazio-gaitasun profesionalarekin, ingeniaritza-laguntza pertsonalizatuarekin eta kalitate-kontrol zorrotzarekin.
Motor babestetik distantzia luzeko disko aplikazioetara, Dufew-k bezeroei ekipoen fidagarritasuna hobetzen laguntzen die, mantentze-kostuak murrizten eta funtzionamendu egonkorra lortzen.
