Erresistentziak, balazta-unitateak, erreaktoreak, potentzia-iragazkiak eta transformadoreak barne-zorro osoa eskaintzen dugu, aplikazio-eskakizun anitzak betetzeko pertsonalizazio aukera osoekin.
Maiztasun aldakorreko unitate industrialak (VFD) oso sentikorrak dira potentziaren kalitatearen arazoekin, besteak beste, tentsio-fluktuazioekin, igoera elektrikoekin eta zirkuitu zuzentzaileek sortutako interferentzia harmonikoekin. Hainbat unitatek potentzia-sistema berean funtzionatzen dutenean, korronte harmoniko handiegiak eta asaldura iragankorrek inbertsorearen akatsak, DC bus kondentsadoreak kalteak, alarma anormalak edo ustekabeko sistema itzaltzea eragin dezakete.

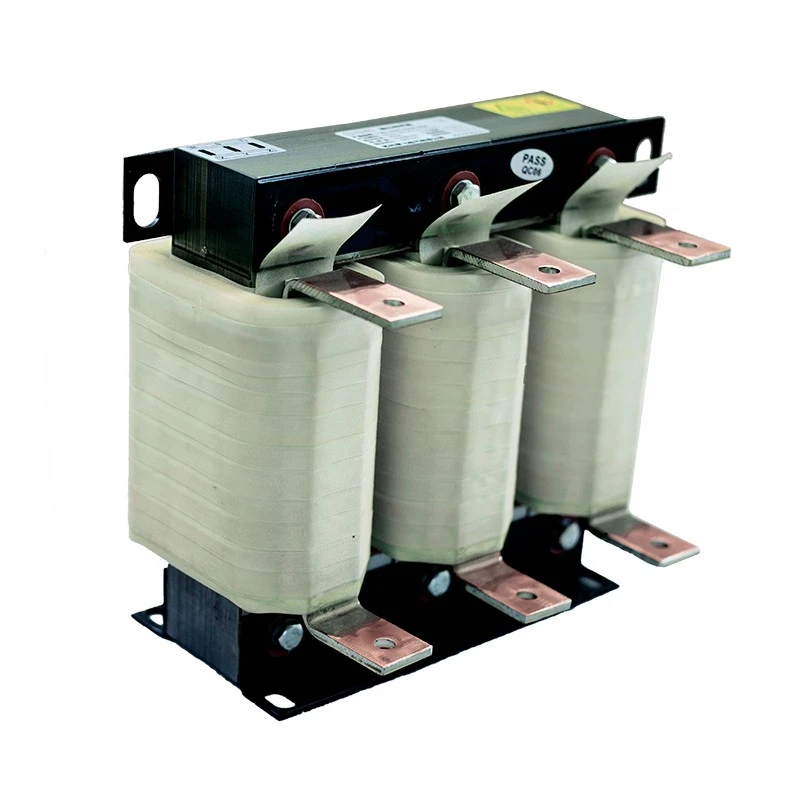

Dufew Electric Input Line Reactor irtenbideak seriean instalatzen dira AC energia iturriaren eta VFD sarreraren aldean. Potentzia-zirkuituari inpedantzia kontrolatua gehituz, erreaktoreak korronte harmonikoa mugatzen du, abiaraztearen sarrera-korrontea murrizten du, tentsio-egonkortasuna hobetzen du eta inbertsorearen osagaien bizitza luzatzen du.
Erreaktoreak galera baxuko hotz ijetzitako siliziozko altzairu nukleoak, tenperatura altuko isolamendu-materialak eta harilkadura-egitura optimizatuak erabiltzen ditu etengabeko industria-baldintzetan funtzionamendu fidagarria bermatzeko. Korronte handiko aplikazioetarako, papera harilkatzeko teknologia eskuragarri dago diseinu trinkoa, beroaren xahupena hobetzea eta errendimendu elektriko egonkorra lortzeko.
VFD akats asko potentzia-kalitate txarrak eragiten dituzte, inbertsorearen akatsek baino. Sarrerako lineako erreaktore bat instalatzeak disko-sistemak nahasmendu elektrikoetatik babesten laguntzen du eta ekipoen fidagarritasuna hobetzen du.
Ebatzitako arazo arruntak hauek dira:
- Sarrerako korronte gorakada handia VFD abiaraztean
- Diodoen zuzenketak eragindako kutsadura harmonikoa
- Tentsio desoreka trifasikoa
- Maiz inbertsorearen gain-tentsioko alarmak
- DC bus kondentsadorea eta zubi zuzentzailearen kalteak
- VFD sistema anitzen arteko interferentzia
Dufew Input Line Reactor-ek VFD zuzentzaile-zirkuituek sortutako korronte harmonikoa murrizten du eta industria elektrikoaren sarean feedback harmonikoa gutxitzen laguntzen du.
Potentzia-kalitatea hobetzen du uhin-formaren distortsioa murriztuz, VFD sistema anitzen bateragarritasuna hobetuz eta potentzia-faktorea zuzentzeko kondentsadoreei eta kontrol-ekipo sentikorrei babes hobea eskainiz.
VFD abiaraztean, azelerazioan edo bat-bateko karga aldaketetan, igoera elektrikoek eta korronteen gorabeherak sistemaren egonkortasunean eragina izan dezakete.
Erreaktoreak abiarazte-korrontea murrizten laguntzen du, eragin-korronte iragankorra mugatzen du, inbertsore-zuzengailuaren osagaiak babesten eta DC busaren gain-tentsio-arriskuak murrizten ditu sistemaren fidagarritasuna hobetzeko.
Dufew erreaktoreak material fidagarriekin eta produkzio-prozesu profesionalekin fabrikatzen dira, hotz-galera baxuko siliziozko altzairuzko nukleoak, F klaseko isolamendu-materialak, hutsean inpregnatzeko prozesua eta tenperatura altuko ontze-teknologia barne.
Kobrezko edo aluminiozko harilkatzeko aukerak eskuragarri daude aplikazio-eskakizun desberdinak betetzeko. Egitura magnetiko optimizatuak bibrazioak, zarata eta tenperatura igoera murrizten laguntzen du epe luzeko funtzionamenduan.
Potentzia industrialaren osagaien fabrikatzaile profesional gisa, Dufew-k erreaktoreen soluzio pertsonalizatuak eskaintzen ditu aplikazio-baldintza eta funtzionamendu-baldintza desberdinetan oinarrituta.
Pertsonalizazio aukerak honako hauek dira:
- Tentsio nominala eta korronte nominala
- Tentsio jaitsiera eta VFD potentzia
- Instalazioaren neurriak eta funtzionamendu-ingurunea
- Haizketaren materiala
Eskuragarri dauden egiturak hauek dira:
- IP00 egitura irekia
- IP20 babestutako itxitura
- Instalazio bertikala edo horizontala
- Kobrezko harilkatua edo aluminiozko harilkatua
Dufew Input Line Reactor irtenbideak asko erabiltzen dira potentzia-kalitate hobetua, inbertsorearen babesa eta errendimendu elektriko egonkorra eskatzen duten industria-aplikazioetan.
Aplikazio tipikoak honako hauek dira:
- Variable Frequency Drive (VFD) sistemak eta industria-motorrak kontrolatzeko armairuak
- Servo-eraikuntza-sistemak, igogailuak eta altxatze-ekipoak
- Garabiak eta portu-makineria karga-baldintza zorrotzetan jarduten dute
- Etengabeko funtzionamendu fidagarria behar duten ijezketa-errotak, ponpak eta haizagailuak
- Injekzio-makinak eta automatizazio industrialeko ekipoak
- Energia berriztagarriak bihurtzeko sistemak, potentzia-kalitate-baldintza handikoak
An Input Line Reactor is recommended for applications with:
| Aplikazioaren Baldintza | Gomendioa |
|---|---|
| Hainbat VFD elikadura hornidura bat partekatzen dute | Gomendagarria |
| Energia horniduraren ahalmena ≥600kVA | Gomendagarria |
| VFD potentzia handiko transformadoretik gertu instalatu da | Gomendagarria |
| Tentsio trifasiko desoreka % 1,8 gainditzen du | Gomendagarria |
| Interferentzia harmonikodun elikatze-sistema | Gomendagarria |
| Maiz aldatutako potentzia-faktorea zuzentzeko kondentsadoreak | Gomendagarria |
Dufew-ren modelo-zenbakiek tentsio-maila, fase-mota, erreaktore-mota, tentsio-jaitsiera, korronte nominala, nukleo-egitura, instalazio-metodoa eta hariketa-materialari buruzko informazioa eskaintzen dute.
| Kodea | Deskribapena |
|---|---|
| CAL | AC Erreaktoreen seriea |
| 4 | Tentsio-maila (2=220V, 4=380V, 6=690V) |
| 3 | Fasearen zenbakia (3=Trifasea, 1=Fase bakarra) |
| 1 | Erreaktore mota (1=Sarrerako erreaktorea, 2=Irteerako erreaktorea) |
| 2 | Tentsio jaitsiera (2=%2, 1=1%) |
| 0250 | Korronte nominala (0250=250A, 2500=2500A) |
| EI | Nukleo Egitura (EI = Nukleo Trifasikoa, UI = Nukleo Fase Bakarra) |
| S | Instalazio mota (S=Bertikala, W=Horizontala) |
| A | Haize-materiala (A=Aluminioa, C=Kobrea) |
Adibidea: CAL-4312-0250-EISA
380V trifasikoko sarrerako lineako erreaktorea %2ko tentsio-jaitsierarekin, 250A-ko korronte nominalarekin, EI nukleo-egiturarekin, instalazio bertikala eta aluminiozko harilkatuarekin.
| Parametroa | Zehaztapena |
|---|---|
| Tentsio nominala | 220VAC / 380VAC / 690VAC / 1140VAC |
| Maiztasuna | 50Hz / 60Hz / Maiztasun pertsonalizatua eskuragarri |
| Korronte nominatua | 5A - 3800A |
| Tentsio jaitsiera | % 0,5 / % 1 / % 2 / % 4 |
| Gainkarga-gaitasuna | 1,5 aldiz korronte nominala 60 segundoz, 1 orduko tartea |
| Indar dielektrikoa | 3000VAC / 50Hz / 5mA / 1min |
| Isolamendu Erresistentzia | ≥100MΩ (1000VDC) |
| Babes-maila | IP00 / IP20 |
| Isolamendu Klasea | F klasea (155 ℃) |
| Tenperatura Klasea | T40 |
| Sugarraren balorazioa | UL94V-2 |
| Zarata Maila | ≤65dB (metro 1era probatua) |
| Zerbitzu-bizitza | ≥15 urte |
| Arauak | IEC289:1987, GB10229-88, JB9644-1999 |
Dufew Electric industria potentziako osagaien fabrikazioan espezializatuta dago eta erreaktoreen soluzio pertsonalizatuak eskaintzen ditu bezero globalei.
Gure kalitatea kontrolatzeko prozesuak barne hartzen ditu:
- ISO kalitatea kudeatzeko sistema
- CE ziurtatutako produktuak
- Errendimendu elektrikoaren probak
- Isolamendu-erresistentzia-probak
- Tentsio handiko jasateko probak
- Tenperatura igoeraren proba
- Zarata ikuskatzea
Erreaktore bakoitza bezeroaren zehaztapenen arabera ikuskatzen da bidali aurretik, instalazioaren ondoren errendimendu fidagarria bermatzeko.
Industri erreaktoreek ontzien babes profesionala behar dute pisua eta egitura elektrikoagatik.
Dufew-ek honako hau eskaintzen du
- Hezetasunarekiko ontziratzea
- Kolpeen aurkako finkapena zurezko kaxa barruan
- Pertsonalizatutako ontziak produktuaren tamainaren eta pisuaren arabera
- Garraio estandarrak esportatzeko soluzioak
Garraio aukerak:
| Garraio metodoa | Aplikazioa |
|---|---|
| Itsasoko Merkantzia | Kantitate handia eta ekipamendu industrial astunak bidaltzea |
| Aire salgaiak | Premiazko laginak edo erreaktore txikiak |
| Lurreko Garraioa | Etxeko eta eskualdeko entrega |
Sarrerako lineako erreaktore bat instalatu behar da AC horniduraren eta VFD sarrerako terminalen artean. Sarearen alboko harmoniko arazoak murrizteko, asaldura elektrikoak kentzeko eta inbertsorearen sarrerako zirkuitua babesteko diseinatuta dago. Ez da instalatu behar VFD irteeraren eta motorren artean.
Tentsio-jaitsiera ohiko aukerak % 0,5, % 1, % 2 eta % 4 dira.
VFD aplikazio orokorretarako, %2ko tentsio-jaitsiera hautatzen da normalean. Interferentzia harmoniko larria edo elikadura-hornidura-baldintza ezegonkorra duten sistemek inpedantzia handiagoa eska dezakete aplikazioen eskakizunen arabera.
Sistemaren diseinuaren eta funtzionamendu-baldintzen araberakoa da. Industria-aplikazio gehienetan, VFD bakoitzak erreaktore indibidual bat erabiltzea gomendatzen da kontrol harmoniko eta babes-errendimendu hobea lortzeko.
Erreaktoreak gutxieneko mantentze-lanak behar ditu. Aldizkako ikuskapenak honako hauetan zentratu behar du:
- Terminal-konexioaren estutasuna
- Hauts metaketa
- Zarata anormala
- Tenperatura igoera
Aireztapen egokiak, instalazio zuzenak eta aldizkako ikuskapenak epe luzerako fidagarritasuna mantentzen laguntzen dute.
