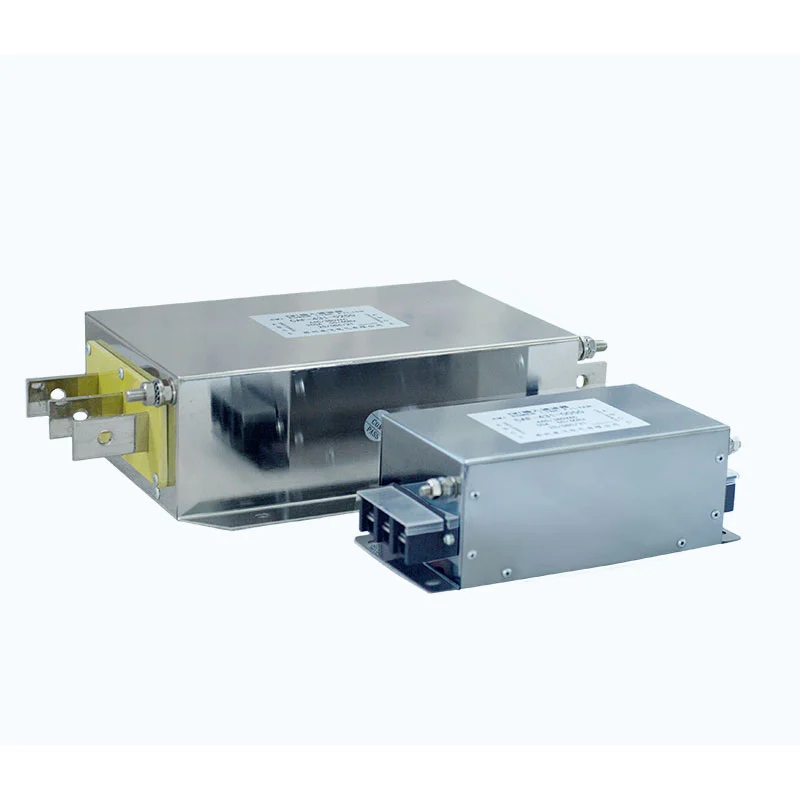

Interferentzia elektromagnetikoen iragazkia

Interferentzia Elektromagnetikoen Iragazkiak etapa anitzeko behe-iragazte-sare bat barne hartzen du, modu komuneko txoke batez, X kondentsadorez, Y kondentsadorez eta erresistentziz osatua.

Modu komuneko txokeak nukleo magnetiko berean zauritutako bi eroale erabiltzen ditu eta inpedantzia handia ematen dio modu komuneko interferentziari. X kondentsadoreak lineako eroaleen artean konektatzen dira modu diferentzialaren interferentzia kentzeko, eta Y kondentsadoreak, berriz, linea elektrikoen eta lurraren artean konektatzen dira maiztasun handiko modu komuneko zarata lurrera bideratzeko.

Osagai hauek elkarrekin lan egiten dute banda zabaleko EMI ezabatzeko. Etapa anitzeko iragazketa-egitura optimizatu egiten da maiztasun aldakorreko unitateen aplikazioetan aurkitu ohi diren interferentzia-maiztasunaren ezaugarrien arabera.

Zehaztapen Teknikoak

Produktuaren abantaila nagusiak

- Modu komuna eta modu diferentziala kentzea: iragazketa-sarea modu komuneko eta modu diferentzialeko interferentzia elektromagnetikoak arintzeko diseinatuta dago.

- Norabide biko EMI kentzea: iragazkiak elikadura-horniduraren eta konektatutako ekipoen artean bidaiatzen duten interferentziak arin ditzake, nahi ez den zarata transmisioa bi noranzkoetan murrizten lagunduz.

- VFD aplikazioaren bateragarritasuna: maiztasun aldakorreko unitateetarako diseinatuta dago, non kommutazioarekin lotutako interferentzia elektromagnetikoak eta eroandako zaratak ezabaketa gehigarria behar duten.

- Etapa anitzeko iragazketa: modu komuneko txokearen, X kondentsadoreen, Y kondentsadoreen eta elementu erresistenteen konbinazioak etapa anitzeko iragazketa-errendimendua eskaintzen du.

- Sorta elektriko zabala: 220VAC eta 1140VAC arteko tentsio nominalaren aukerak eta 5Atik 1600A bitarteko korronte nominalaren aukerak industria-potentzia aplikazio ugari onartzen dituzte.

- Isuri-korronte baxuko diseinua: iragazketa-egitura ihes-korrontea eta sistemaren lurrerako eskakizunak kontuan hartuta diseinatuta dago.

- Kable luzeen aplikazioak: VFD sistemetarako konfigurazio egokiak daude motor kable luzeak erabiliz, benetako unitate, kable, motor eta instalazio baldintzen arabera.

- Pertsonalizatutako hautaketa: Dufew Electric-ek tentsio nominala, korrontea, maiztasuna, kablearen luzera, instalazio-baldintzak eta beste aplikazio-parametro batzuk ebalua ditzake produktua aukeratzeko.

Aplikazio tipikoak

Interferentzia Elektromagnetikoen Iragazkia egokia da bateragarritasun elektromagnetikoa eta potentziaren kalitatea garrantzitsuak diren industria-aplikazioetarako, besteak beste:

1. Bateragarritasun elektromagnetikoko baldintza zorrotzak dituzten industria-ekipoak.

2. VFD anitz erabiltzen dituzten sistemak, non unitateen arteko interferentzia elektromagnetikoak kontrolatu behar diren.

3. VFD sarrerako aplikazioek non egindako edo irradiatutako interferentziak sare elektrikoan edo inguruko ekipoetan eragina izan dezakete.

4. Nahasmendu elektrikoek, interferentzia harmonikoek edo gehiegizko zarata elektromagnetikoek eragindako VFD sistemak.

5. Interferentziarekin lotutako funtzionamendu anormalaren aurkako babes gehigarria behar duten industria-ekipoak.

6. Industri fabrikazio eta automatizazio ekipoak.

7. Energia berriztagarriak eta energia biltegiratzeko sistemak potentzia-ekipo elektronikoak erabiliz.

8. Kable-ibilbide luzeak edo ingurune elektromagnetiko zorrotzak dituzten motorra eramateko sistemak.

Ingeniaritza eta Pertsonalizazio Laguntza

Interferentzia elektromagnetikoen iragazkia hautatzeak tentsioa eta korrontea bat etortzea baino gehiago eskatzen du. Iragazkia sistema elektriko osoaren, ekipoen konfigurazioaren eta instalazio-ingurunearen arabera ebaluatu behar da, hautatutako zehaztapena nahi den aplikaziorako egokia dela ziurtatzeko.

Dufew Electric-ek ebaluazio teknikoa onartzen du tentsio eta korronte nominalean, funtzionamendu-maiztasunean, VFD potentzia-balorazioan, modu komunean eta modu diferentzialean interferentzian, motor-kablearen luzera, blindatu edo blindatu gabeko kableen konfigurazioan, lur-baldintzetan, instalazio-espazioan, baldintza termikoak, ingurune elektromagnetikoan eta bezeroen marrazkiak edo zehaztapen teknikoak.

Proiektu pertsonalizatuetarako, bezeroek zehaztapen elektrikoak, marrazki teknikoak, lagin fisikoak, ekipoen informazioa edo aplikazio baldintzak eman ditzakete ingeniaritza ebaluatzeko. Baldintza horietan oinarrituta, Dufew Electric-ek produktu estandarrak horni ditzake edo aplikazioen berariazko iragazki konfigurazioak garatu ditzake.

Instalazio Gida

1. Berretsi produktuaren hautaketa

Aukeratu iragazkiaren tentsio nominala eta korronte nominala VFD potentziaren eta ingurune elektromagnetikoaren arabera. Aukeraketa jarraibide orokor gisa, iragazkiaren korronte nominala ekipoaren korronte nominalaren 1,2--1,5 aldiz gutxi gorabehera hauta daiteke, benetako aplikazioaren eta fabrikatzailearen gomendioen arabera. Iragazkiaren tentsio nominalak VFD funtzionamendu-tentsioarekin bat etorri behar du.

2. Ikuskatu iragazkia

Egiaztatu itxiturak kalterik ez duen, egiaztatu terminalak osorik daudela eta egiaztatu produktuaren marka eta zehaztapenak argi ikusten direla.

3. Instalazio-posizioa zehaztu

Instalatu iragazkia ekipoaren energia sarrera-puntuan edo interferentzia-iturriaren sarrerako aldean, adibidez, VFD batean, eta mantendu babestutako ekipotik ahalik eta hurbilen.

Metalezko kontrol-armairu batean instalatuta dagoenean, ziurtatu iragazkiaren itxituraren eta armairuaren artean metal-metal harreman nahikoa beroa xahutzeko eta blindaje elektromagnetikoa laguntzeko.

4. Ziurtatu iragazkia

Erabili izendatutako muntaketa-zuloak iragazkia kontrol-armairuaren barruan edo muntatzeko plakan finkatzeko. Ziurtatu iragazkia ondo instalatuta dagoela eta inpedantzia bat etortzea eta lurrerako baldintzak behar bezala kontuan hartzen direla.

5. Egin Konexio Elektrikoak

Konektatu iragazkia seriean elikadura iturriaren eta VFD sarreraren artean kableatu-diagramaren arabera. Ez alderantzikatu sarrerako eta irteerako terminalak.

Lurreratze terminala babes-lurrera fidagarrian konektatu behar da. Mantendu lurrerako konexioa ahalik eta laburrena; Lurreratzeko eroalearen luzera gehienez 30 cm-koa izatea gomendatzen da.

6. Sarrera eta irteerako kableatuak bereizi

Ez lotu iragazkien sarrerako hariak kargaren edo irteerako hariekin batera. Hori eginez gero, sarrerako eta irteerako aldeen arteko akoplamendu elektromagnetikoa areagotu daiteke eta iragazkiak EMI ezabatzeko duen gaitasuna nabarmen murrizten du.

Sarrera eta irteerako kableatuak bereiz bideratu behar dira nahi ez diren akoplamenduak minimizatzeko.

7. Pizteko proba

Konexio guztiak zuzenak direla baieztatu ondoren, piztu sistema eta kontrolatu VFD funtzionamendu-egoera. Egiaztatu interferentzia elektromagnetikoen eta funtzionamendu-baldintza anormalen espero den murrizketa lortu den.

EMI-iragazki konposatu integratua vs ohiko iragazki sinplea

Fabrikazioa eta Kalitatearen Bermea

Dufew Electric Txinan oinarritutako potentzia-elektronika osagaien fabrikatzaile eta hornitzaile bat da, erresistentzia industrialak, balazta-sistemak, erreaktoreak, EMI iragazkiak, potentzia-iragazkiak, transformadoreak eta osagai elektriko pertsonalizatuak barne hartzen dituen fabrikazio-gaitasunekin. Interferentzia Elektromagnetikoen Iragazkietarako, ekoizpena eta ikuskapena produktuaren zehaztapenen, aplikagarriak diren baldintza teknikoen eta bezeroen eskakizunen arabera egiten dira.

Fabrikazio prozesuak materialaren hautaketa, osagaien muntaketa, proba elektrikoak, errendimenduaren egiaztapena, azken ikuskapena, ontziratzea eta bidalketa barne hartzen ditu. Kalitate-kontrol nagusiak honako hauek izan daitezke:

- Tentsio nominala eta korrontearen egiaztapena
- Isolamendu-erresistentzia-probak
- Erresistentzia dielektrikoaren proba
- Errendimendu elektrikoaren probak
- Ikusizko eta dimentsioko ikuskapena
- Terminal eta konexioen ikuskapena
- Azken produktuaren ikuskapena

Produktuen zehaztapenak eta ikuskapen-eskakizunak ekoizpen osoan kontrolatzen dira errendimendu elektrikoa eta produktuaren kalitatea koherentea mantentzeko. Produktu espezifikoen proba-erregistroak eta dokumentazio teknikoa ere eman daitezke proiektuaren eskakizunen arabera.

Ziurtagiriak eta Dokumentazio Teknikoa

Dufew Electric-ek kalitate-ziurtagiri garrantzitsuak, produktuaren dokumentazioa eta proben erregistroak mantentzen ditu bezeroen ebaluazio eta kontratazio eskakizunei laguntzeko.

Ziurtagiri aplikagarriak eta dokumentu teknikoak berrikusteko eman daitezke produktu, proiektu eta bezeroen eskakizun zehatzen arabera.

Hornikuntza eta entrega globala

Txinan potentzia-elektronika osagaien hornitzaile gisa, Dufew Electric-ek nazioarteko B2B eskaerak onartzen ditu produktuen hautapenetik eta laginen ebaluaziotik ekoizpen, ikuskapen, ontziratze eta bidalketaren bidez.

Bidalketa-antolamendu tipikoak eskaera-bolumenaren, produktuaren dimentsioen, helmugaren, denboraren eta bezeroen eskakizunen arabera koordinatu daitezke.

Eskuragarri dauden logistika aukerak honako hauek izan daitezke:

- Itsasoko salgaiak: nazioarteko eskaera arruntetarako eta bolumen handikoetarako egokia.

- Aire-garraioa: premiazko bidalketetarako, laginetarako eta bolumen txikiko eskaeretarako egokia.

- Entrega azkarra: entrega azkarragoa behar den lagin teknikoetarako eta pakete txikietarako egokia.

- Bezeroak izendatutako bidaltzailea: Dufew Electric-ek bidalketa koordinatu dezake bezeroak izendatutako logistika-hornitzailearekin behar denean.

Esportazio-ontziak produktuaren egituraren eta garraio-baldintzen arabera antolatu daitezke osagai elektrikoak babesten laguntzeko manipulazioan eta nazioarteko garraioan.

Zergatik aukeratu Dufew Electric?

Potentzia Elektronikoen Fabrikazio Profesionala

Dufew Electric potentzia-elektronika osagaietan zentratzen da, besteak beste, erresistentziak, balazta-sistemak, erreaktoreak, Interferentzia Elektromagnetikoen Iragazkiak, potentzia-iragazkiak eta transformadoreak.

Aplikazioetan oinarritutako laguntza teknikoa

Produktuen hautaketa parametro elektrikoen, VFD ezaugarrien, kablearen luzeraren, ingurune elektromagnetikoen, instalazio-baldintzen eta sistemaren beste eskakizun batzuen arabera ebaluatu daiteke.

Pertsonalizatutako produktuen gaitasuna

Dufew-ek pertsonalizatutako zehaztapen elektrikoak, konfigurazioak, marrazkiak, laginak eta aplikazioen eskakizun espezifikoak onartzen ditu ingeniaritza ebaluaketaren menpe.

Kalitate Kontrola

Fabrikazioak materialen ikuskapena, muntaketa kontrolatua, proba elektrikoak, azken ikuskapena eta produktuaren dokumentazioa barne hartzen ditu aplikagarriak diren eskakizunen arabera.

B2B hornikuntza globala

Dufew Electric-ek ekipamenduen fabrikatzaileak, sistema integratzaileak, banatzaileak, OEM bezeroak eta industria erabiltzaileak onartzen ditu produktuen hornikuntzarekin eta nazioarteko logistika koordinazioarekin.

Maiz egiten diren galderak

G.: Zergatik interferentzia elektromagnetikoen iragazki batek ezabatu ditzake bi noranzkoetan interferentziak?

Bere iragazketa-sareak elikadura-horniduraren eta konektatutako ekipoen artean nahi gabeko zarata arintzen du, sarrerako eta irteerako interferentzia elektromagnetikoak murrizten laguntzen du.

2.G.: oraindik beharrezkoa al da iragazkia VFD batek erreaktore bat erabiltzen badu?

Bai, EMI ezabaketa gehigarria behar denean. Erreaktoreek korronte harmonikoei eta potentzia-asaldurak zuzentzen dituzte batez ere, eta EMI iragazkiak zarata elektromagnetikoa dute helburu. Beraz, elkarren osagarri izan daitezke.

3.G.: Modu komun batean dauden bi eroaleek zirkuitu laburra sor dezakete?

Ez. Eroaleak elektrikoki isolatuta daude nukleo magnetiko bera partekatzen duten bitartean. Modu diferentzialaren funtzionamendu arruntean, haien fluxu magnetikoek elkar ezeztatzen dute neurri handi batean.

4.G.: X eta Y kondentsadoreak truka daitezke?

Zenbaki X kondentsadoreak lineako eroaleetan erabiltzen dira modu diferentzialaren zaratetarako, eta Y kondentsadoreak, berriz, linea elektrikoen eta lurraren artean konektatzen dira modu arrunteko zaratetarako. Segurtasun eta isolamendu baldintza desberdinak dituzte.
