Erresistentziak, balazta-unitateak, erreaktoreak, potentzia-iragazkiak eta transformadoreak barne-zorro osoa eskaintzen dugu, aplikazio-eskakizun anitzak betetzeko pertsonalizazio aukera osoekin.

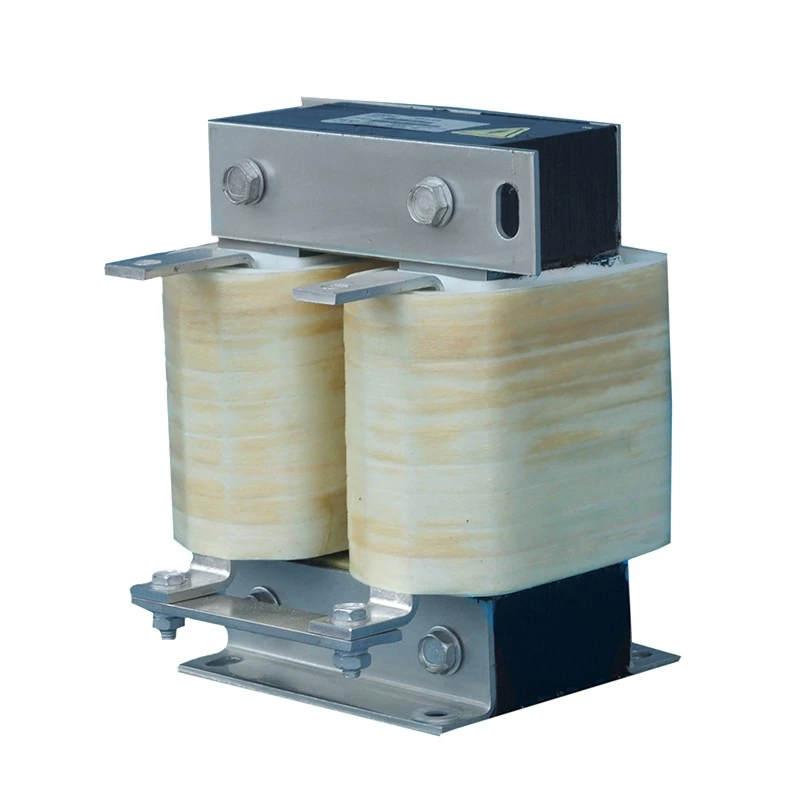

VFD DC Link Erreaktorea seriean konektatzen da VFD sistema baten zubi zuzentzailearen eta inbertsorearen etaparen arteko DC bus zirkuituaren barnean.
AC-DC bihurtzean, zuzengailuaren funtzionamenduak eta kargaren aldakuntzak korronte uhina eta fluktuazio elektrikoa sartu ditzake DC busean. Erreaktoreak energia biltegiratze induktiboaren ezaugarriak erabiltzen ditu korronte aldaketak leuntzeko, korronte korronte etengabeko fluxua mantentzeko eta inbertsorearen horniduraren egonkortasuna hobetzeko.
AC erreaktore estandarrak ez bezala, DC Link Erreaktoreak DC korronte etengabeko baldintzetan funtzionatzeko diseinatuta daude. Dufew-ek DC-alborapenarekiko erresistentea den aire-hutsunearen egitura magnetiko segmentatua hartzen du induktantzia egonkorra mantentzeko eta saturazio magnetikoaren arriskua murrizteko.
Erreaktorearen ezaugarriak:
- Galera baxuko hotzeko siliziozko altzairuzko nukleoa galera magnetiko murrizteko
- Segmentatutako aire-hutsuneko egitura DC funtzionamendu egonkorra izateko
- F klaseko isolamendu-sistema tenperatura altuko fidagarritasunerako
- Hutsean inpregnatzeko prozesua erresistentzia mekanikorako eta hezetasunarekiko erresistentziarako
- Kobrezko edo aluminiozko harilkatzeko aukerak egungo eskakizun desberdinetarako
Diseinu-ezaugarri hauek Dufew DC Link Erreaktoreak DC bus errendimendu egonkorra, bizitza luzea eta funtzionamendu fidagarria eskatzen duten VFD sistemetarako egokiak dira.
Zuzentzaile-etapak modu naturalean sortzen ditu uhindura-osagaiak DC korrontean. DC Link Erreaktore batek korronte uhin forma leuntzen du, uhin-korrontea murrizten du eta korronte etengabeko eroapena mantentzen laguntzen du, inbertsoreari sarrera egonkorragoa eskainiz. Honek DC horniduraren gorabeherak murrizten ditu eta motorraren funtzionamendu koherentea onartzen du.
Gehiegizko uhin-korronteak kondentsadorearen beroketa areagotu eta osagaien zahartzea bizkortu dezake. DC bus osagaien karga-estresa eta karga termikoa murriztuz, erreaktoreak kondentsadorearen bizitza luzatzen lagun dezake, osagaien fidagarritasuna hobetzen eta mantentze-eskakizunak murrizten.
Ekipamendu industrialak maiz azelerazio, balazta eta karga aldaketetan funtzionatzen du. Erreaktoreak inbertsorearen funtzionamendu egonkorra mantentzen eta karga azkarren aldakuntzaren inpaktu elektrikoa murrizten laguntzen du, potentzia erdieroaleen gailuen funtzionamendu fidagarria onartzen duen bitartean.
DC busaren ezaugarriak hobetuz eta korrontearen distortsioa murriztuz, erreaktoreak potentziaren erabilera optimizatzen eta harmonikoen eragina mugatzen laguntzen du. Horrek potentzia handiko industri sistemetarako egokia da, non errendimendu elektriko egonkorra behar den.
DC korronte etengabeak alborapen magnetikoa sor dezake eta nukleoa saturatzeko arriskua areagotu dezake ohiko erreaktoreen diseinuetan. Dufew-ren aire-hutsune segmentatuaren teknologiak induktantzia egonkorragoa eta linealtasun magnetikoa hobetzen ditu, saturazio-arriskua murrizten eta funtzionamendu fidagarria mantentzen laguntzen du DC etengabeko baldintzetan.
Harilaketarako egitura korronte handiko DC funtzionamendurako diseinatuta dago eta kobre edo aluminiozko eroaleak erabil ditzake aplikazioaren eskakizunen arabera. Erresistentzia galera baxuak eta tenperaturaren igoera kontrolatuak epe luzerako errendimendu egonkorra lortzen laguntzen dute. Korronte handiko modeloetarako, paperezko harilkatzeko egiturak ere erabil daitezke beroaren xahupena hobetzeko, instalazioaren diseinu trinkoa mantenduz.
Hutsean inpregnatzeko prozesuak isolamendu-sistema indartzen du eta egonkortasun mekanikoa, hezetasunaren erresistentzia eta bibrazio erresistentzia hobetzen ditu. Tratamendu honek errendimendu elektriko eta mekaniko fidagarria mantentzen laguntzen du epe luzeko industria-eragiketa garaian.
Dufew DC Link Reactor irtenbideak oso erabiliak dira potentzia-bihurketa industrialetan eta motorra gidatzeko sistemetan.
| Aplikazioa | Baldintza nagusia |
|---|---|
| Maiztasun aldakorreko sistemak | Murriztu DC uhina eta hobetu diskoaren fidagarritasuna |
| Servo drive sistemak | Hobetu DC busaren egonkortasuna funtzionamendu dinamikoan |
| Igogailuak | Onartu maiz azelerazio eta balaztatze zikloak |
| Portuko garabiak eta altxatzeko ekipoak | Hobetu fidagarritasuna karga astuneko baldintzetan |
| Ijezketa-errotak | Murriztu tentsio elektrikoa etengabeko funtzionamenduan |
| Injekziorako makinak | Hobetu motorra gidatzeko egonkortasuna |
| Trefilatzeko makinak | Mantendu potentzia transmisio leuna |
| Ehungintzako makineria | Epe luzerako funtzionamendu egonkorra onartzen |
| Proba sistemak | Hobetu koherentzia elektrikoa |
DC Link Erreaktore bat gomendatzen da VFD sisteman:
| Sistemaren Baldintza | Gomendatutako Helburua |
|---|---|
| Korronte DC maiz aldatzea | Murriztu uhin-korrontea |
| Tentsio iturriko VFD kondentsadorearen iragazketarekin | Babestu DC bus kondentsadoreak |
| Potentzia handiko transformadoreen hornidura | Potentzia-egonkortasuna hobetu |
| Tentsio desoreka trifasikoa | Estres elektrikoa murriztea |
| Maiz azelerazioa eta dezelerazioa | Hobetu inbertsorearen fidagarritasuna |
| Potentzia handiko kalitate-baldintzak | Inpaktu harmonikoa murriztu |
Adibidea: CDL-600-0600-EIDA
| Kodea | Deskribapena |
|---|---|
| CDL | DC Link Erreaktoreen seriea |
| 600 | Tentsio-maila (600 = 690VDC) |
| 0600 | Korronte nominala (0600 = 600A, 2500 = 2500A) |
| EI | Nukleoaren egitura (EI = Nukleo trifasikoa, UI = Nukleo monofasikoa) |
| D | Instalazio-egitura (D = Instalazio bertikala, W = Instalazio horizontala) |
| A | Haizearen materiala (A = aluminioa, C = kobrea) |
| Parametroa | Zehaztapena |
|---|---|
| Produktu Mota | VFD DC Link Erreaktorea |
| Instalazio-posizioa | DC bus zirkuitua zuzengailuaren eta inbertsorearen artean |
| Tentsio nominala | 220VAC / 380VAC / 690VAC / 1140VAC |
| Eragiketa-maiztasuna | 50Hz / 60Hz / 500Hz arte pertsonalizatua |
| Korronte nominatua | 5A - 3800A |
| Tentsio jaitsiera | % 0,5 / % 1 / % 2 / % 4 |
| Gainkargatzeko gaitasuna | 1,5 aldiz korronte nominala 60 segundoz, 1 orduko tartea |
| Indar dielektrikoa | 3000VAC / 50Hz / 5mA / 1min |
| Isolamendu Erresistentzia | ≥100MΩ 1000VDC-n |
| Babes-maila | IP00 / IP20 |
| Isolamendu Klasea | F klasea (155 ℃) |
| Suaren iragazkorra kalifikazioa | UL94V-2 |
| Zarata Maila | ≤65dB (1 metroko distantzia horizontalean probatua) |
| Zerbitzu-bizitza | ≥15 urte |
| Aplika daitezkeen arauak | IEC289:1987 / GB10229-88 / JB9644-1999 |
Dufew Electric pertsonalizatutako potentzia-elektronika osagaietan espezializatuta dago, DC Link Erreaktoreak, AC Erreaktoreak, balazta-erresistentziak, transformadoreak eta erlazionatutako irtenbide elektrikoak barne.
Ingeniaritza gaitasun profesionalarekin eta fabrikazio kontrolatutako prozesuekin, Dufew-k erreaktore-soluzio fidagarriak eskaintzen ditu VFD sistemetarako, automatizazio industrialetarako eta potentzia bihurtzeko aplikazioetarako.
Dufew ekoizpenak honako hauek ditu:
- Siliziozko altzairuzko nukleoaren zehaztasun-prozesamendua
- Segmentatutako aire-hutsuneko egitura magnetikoen fabrikazioa
- Kobre eta aluminiozko harilkatuen ekoizpena
- Hutsean inpregnatzeko tratamendua
- Tenperatura handiko ontze-prozesua
- Errendimendu elektrikoaren probak
Erreaktore bakoitzak ikuskapen-prozedura zorrotzak egiten ditu, besteak beste:
| Ikuskapen-elementua | Helburua |
|---|---|
| Isolamendu-erresistentzia probak | Egiaztatu isolamenduaren fidagarritasuna |
| Erresistentzia dielektrikoaren proba | Egiaztatu segurtasun elektrikoaren errendimendua |
| Induktantzia proba | Ziurtatu behar diren erreaktoreen ezaugarriak |
| Tenperatura igoeraren proba | Egiaztatu errendimendu termikoa |
| Zarata probak | Funtzionamenduko zarata maila kontrolatzea |
| Itxura ikuskatzea | Berretsi fabrikazio-kalitatea |
Dufew-ek soluzio pertsonalizatuak eskaintzen ditu tentsio nominalean, korronte-barrutian, induktantzian, tentsio-jaitsieran, instalazio-egituran, armairu-espazioan eta harilkatzeko materialaren eskakizunetan oinarrituta. Diseinua baldintza elektriko eta mekaniko desberdinetara egokitu daiteke bezeroaren gidatzeko sistemarekin integrazio egokia bermatzeko.
Zerbitzuek OEM fabrikazioa, erreaktoreen diseinu pertsonalizatua, dokumentazio teknikoa eta aplikazioen ingeniaritza laguntza estaltzen dituzte, bezeroei proiektuen eskakizun zehatzei aurre egiten laguntzen diete produktuen aukeraketatik sistema integrazioaren bidez.
Dufew-ren produktuak estandar industrial aitortuen eta kalitate-baldintzen arabera fabrikatzen dira.
Arau aplikagarriak honako hauek dira:
| Estandarra | Deskribapena |
|---|---|
| ISO 9001 | Kalitatea Kudeatzeko Sistema |
| IEC289:1987 | Erreaktorearen estandarra |
| GB10229-88 | Erreaktorearen estandarra (IEC289:1987ren baliokidea) |
| JB9644-1999 | Erdieroaleen unitate elektrikoetarako erreaktorea |
| CE | Produktuak betetzeko eskakizuna |
Dufew-ek esportazio estandarrak dituzten ontzi-soluzioak eskaintzen ditu garraio segurua eta produktuaren errendimendu fidagarria bermatzeko.
- Hezetasunaren aurkako babesa
- Kolpeen aurkako finkatze-egitura
- Erreaktore handietarako egurrezko kaxa indartuak esportatzeko
- Produktuen etiketak eta dokumentu teknikoak
- Bidalketa aurreko ikuskapen-erregistroak
Unitate bakoitza entregatu aurretik ikuskatzen da parametro elektrikoek eta eskakizun mekanikoek bezeroaren zehaztapenak betetzen dituztela ziurtatzeko.
Dufew-k onartzen du:
- Loteen ekoizpena
- OEM proiektuak
- Nazioarteko bidalketa
- Paketatze-baldintzak pertsonalizatuak
| Konparazio Dimentsioa | VFD DC Link Erreaktorea | AC erreaktore trifasiko estandarra |
|---|---|---|
| Instalazio-posizioa | Zuzengailuaren eta inbertsorearen arteko DC bus atalean instalatuta dago | VFD sistemen AC sarrerako aldean edo AC irteerako aldean instalatuta dago |
| Nukleo magnetikoaren diseinua | Segmentatutako aire-hutsuneko nukleoa korronte korronterako diseinatuta dago AC ripple osagaiekin | Ohiko nukleo magnetiko korronte korrontearen fluxu magnetiko simetrikorako diseinatua |
| Funtzio Nagusia | DC korrontearen uhindura leuna, DC busaren egonkortasuna hobetu, DC osagaien estresa murrizten du | Murriztu AC harmonikoak, muga gaindiko korrontea eta hobetu AC uhin-formaren kalitatea |
| Funtzionamendu Baldintza | DC alborapen baldintzetan funtzionatzen du eta saturazioarekiko erresistentea den diseinua behar du | AC baldintza magnetiko alternatiboetan funtzionatzen du |
| Aplikazio-balio tipikoa | DC kondentsadoreak babesten ditu eta inbertsorearen funtzionamendu-egonkortasuna hobetzen du | AC alboko potentziaren kalitatea eta motorren aldeko babesa hobetzen ditu |
DC Link Erreaktore bat DC bus zirkuituan instalatzen da korrontearen gorabeherak leuntzeko eta DC osagaien uhin-stresa murrizteko. AC aldean AC erreaktore bat instalatzen da sarrerako harmonikoak edo irteerako estres elektrikoa kontrolatzeko. Beren instalazio-posizioak eta diseinu-eskakizunak desberdinak dira.
Potentzia-maila handia duten VFD sistemetarako gomendatzen da, korronte korrontearen uhindura nabarmena, karga-aldaketa maiz edo DC bus egonkortasuna hobetu behar duten aplikazioetarako.
Uhin-korrontea mugatuz eta karga-korrontearen gorabeherak murriztuz, erreaktoreak DC kondentsadoreen estres termikoa eta elektrikoa murrizten du, haien fidagarritasuna eta bizitza zerbitzua hobetzen lagunduz.
Bai. Dufew-ek tentsio nominala, korronte-ahalmena, induktantzia-balioa, tentsio-jaitsiera, harilkadura-materiala, dimentsioak eta instalazio-konfigurazioa pertsonalizatzen ditu proiektuaren eskakizunen arabera.
Dufew Electric-ek DC Link Reactor soluzio pertsonalizatuak eskaintzen ditu VFD sistem industrialetarako, potentzia bihurtzeko ekipoetarako eta automatizazio aplikazioetarako.
Ingeniaritza gaitasun profesionalarekin, fabrikazio prozesu aurreratuekin eta kalitate kontrol zorrotzarekin, Dufew-k bezeroei DC autobusaren egonkortasuna hobetzen laguntzen die, estres elektrikoa murrizten eta epe luzerako funtzionamendu fidagarria lortzen laguntzen die.
Jarri harremanetan Dufew Electric-ek erreaktoreen diseinu pertsonalizaturako, OEMen lankidetzarako eta proiektuaren laguntzarako.
