Erresistentziak, balazta-unitateak, erreaktoreak, potentzia-iragazkiak eta transformadoreak barne-zorro osoa eskaintzen dugu, aplikazio-eskakizun anitzak betetzeko pertsonalizazio aukera osoekin.

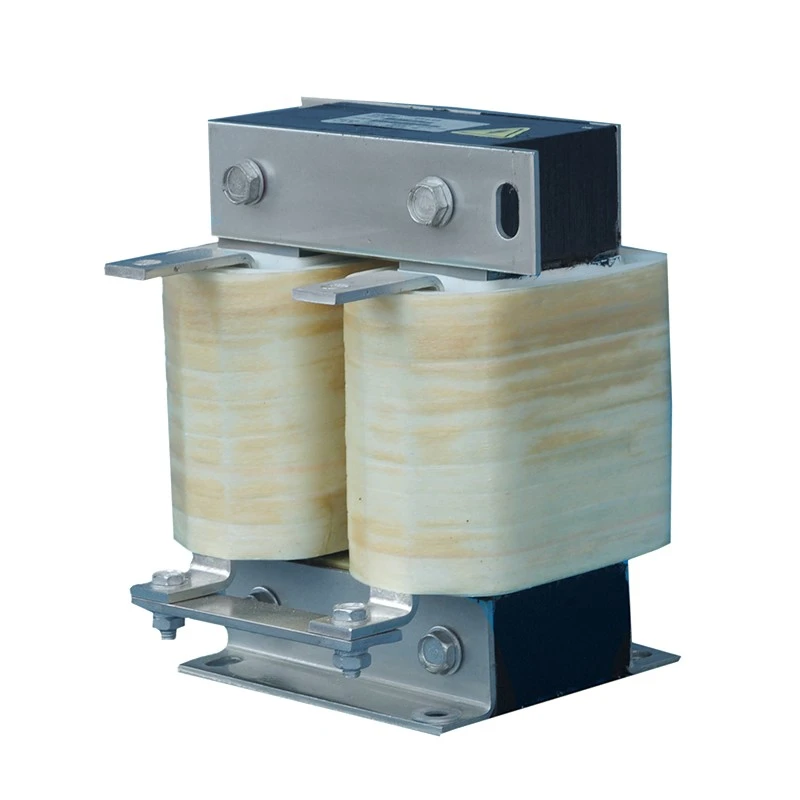

DC Link Erreaktore Bertikala maiztasun aldakorreko unitateen DC bus zirkuituan instalatzen da etengabeko funtzionamenduan eta karga dinamikoen aldaketetan DC potentziaren egonkortasuna hobetzeko.
Profil baxuko diseinu horizontalak ez bezala, konfigurazio honek armairuaren zabalera murriztean oinarritzen da, bertikalki antolatutako nukleo eta bihurri-egitura baten bidez. Aztarna estuari esker, unitateko osagai anitz alboan instala daitezke, espazio horizontal mugatua duten armairu elektriko estandarretarako egokia da.
Dufew erreaktoreak hauekin fabrikatzen dira:
- Galera baxuko hotzeko siliziozko altzairu nukleoak
- DC alborapenarekiko erresistenteak aire-hutsuneko egitura magnetikoak segmentatu
- F klaseko tenperatura altuko isolamendu-sistemak
- Hutsean inpregnatzeko tratamendua
- Kobrezko edo aluminiozko harilkatzeko aukerak
Egitura bertikal optimizatuak induktantzia errendimendu fidagarria, beroaren xahupen eraginkorra eta integrazio malgua eskaintzen ditu industria-kontrol-sistemetan.
Kontrol-armairu industrial askok dentsitate handiko osagaien instalazioa behar dute, zabalera orokorra trinkoa mantenduz. Konfigurazio bertikalak instalazio horizontaleko espazioa murrizten du, unitateak elkarren ondoan eraginkorrago antolatzeko aukera ematen du eta erabilgarri dagoen armairuaren sakonera eta altuera hobeto aprobetxatzen du. Egitura hau bereziki egokia da zabalera espazioaren muga nagusia den VFD armairuetarako.
Egitura bertikalak armairu industrial askoren aire-fluxuaren norabide naturala jarraitzen du, behetik gorako aireztapen-bidea onartzen du etengabeko funtzionamenduan beroa kentzeko eraginkorragoa izan dadin. Bero metaketa lokala murriztuz eta karga nominaletan egonkortasun termikoa mantenduz, diseinuak epe luzeko funtzionamenduan errendimendu elektriko koherentea bermatzen laguntzen du.
Azelerazioan, dezelerazioan edo karga aldakorreko funtzionamenduan, DC busaren korrontearen gorabeherek potentzia-osagaien tentsioa areagotu dezakete. Erreaktoreak korrontearen aldakuntza leuntzen laguntzen du eta uhin-korrontearen eragina murrizten du, DC bus funtzionamendu egonkorragoa onartzen du, kondentsadoreak eta inbertsorearen osagaiak babesten laguntzen duen bitartean.
Egitura bertikala armairu praktikoa instalatzeko optimizatuta dago, muntaketa horizontaleko aztarna txikiarekin, aire-hutsunearen kokapen egonkorrarekin eta terminalen antolamendu trinkoarekin. Euskarri mekaniko fidagarriei esker, osagaia industria-ekipamenduetan errazago integra daiteke, armairuaren diseinu orokorraren mugak murrizten dituen bitartean.
Bertikalki kokatutako egitura magnetikoak okupatutako armairuaren zabalera murrizten du, beharrezkoa den induktantzia errendimendua mantenduz. Instalazio-profil estuari esker, erabilgarri dagoen armairuaren espazioa modu eraginkorrean erabiltzen da eta dentsitate handiko diseinu elektrikoetarako oso egokia da.
DC korronte etengabeak alborapen magnetikoa sor dezake eta saturazio arriskua areagotu dezake. Dufew-k aire-hutsunearen egitura segmentatua erabiltzen du induktantzia egonkorra mantentzeko eta linealtasun magnetikoa hobetzeko, saturazio-arriskua murrizten eta DC etengabeko funtzionamendu fidagarria onartzen laguntzen du.
Korronte maila desberdinek eroale soluzio desberdinak behar dituzte. Kobrezko eta aluminiozko harilkiak eskuragarri daude, eta paperezko harildurak korronte handiko modeloetarako erabil daitezke. Harilaketarako egitura optimizatuak galera elektrikoak kontrolatzen eta beroaren xahupena hobetzen laguntzen du epe luzerako errendimendu egonkorra lortzeko.
Terminalaren diseinua armairu bertikaleko integraziorako bereziki diseinatuta dago, goiko busbar sistemekin konektatzeko erosoa ahalbidetuz, kable horizontalak bideratzeko behar den espazioa murrizten duen bitartean. Honek kableatuaren antolaketa garbiagoa lortzen du eta kontrol-panel trinkoetan instalazioa errazten du.
Adibidea: CDL-600-0600-EIDA
| Kodea | Deskribapena |
|---|---|
| CDL | DC Link Erreaktoreen seriea |
| 600 | Tentsio-maila (600 = 690VDC) |
| 0600 | Korronte nominala (0600 = 600A, 2500 = 2500A) |
| EI | Nukleoaren egitura (EI = Nukleo trifasikoa, UI = Nukleo monofasikoa) |
| L/H | Instalazio-egitura (D = bertikala, W = horizontala) |
| A/C | Haizearen materiala (A = aluminioa, C = kobrea) |
| Parametroa | Zehaztapena |
|---|---|
| Produktu Mota | DC Link Erreaktore bertikala |
| Aplikazioa | VFD DC Bus Sistemak |
| Tentsio nominala | 220VAC / 380VAC / 690VAC / 1140VAC |
| Korronte nominatua | 5A - 3800A |
| Eragiketa-maiztasuna | 50Hz / 60Hz / 500Hz arte pertsonalizatua |
| Tentsio jaitsiera | % 0,5 / % 1 / % 2 / % 4 |
| Gainkargatzeko gaitasuna | 1,5 × korronte nominala 60 segundoz |
| Indar dielektrikoa | 3000VAC / 50Hz / 5mA / 1min |
| Isolamendu Erresistentzia | ≥100MΩ (1000VDC) |
| Babes-maila | IP00 / IP20 |
| Isolamendu Klasea | F klasea (155 ℃) |
| Tenperatura Klasea | T40 |
| Suaren iragazkorra kalifikazioa | UL94V-2 |
| Zarata Maila | ≤65dB |
| Zerbitzu-bizitza | ≥15 urte |
| Arauak | IEC289 / GB10229 / JB9644 |
| Aplikazioa | Baldintza nagusia |
|---|---|
| VFD kontrol-armairu estandarrak | Hobetu DC busaren egonkortasuna |
| Igogailuak gidatzeko sistemak | Onartu maiz azelerazio-zikloak |
| Garabia eta igotzeko ekipoak | Mantendu potentzia bihurtze fidagarria |
| Servo Drive Sistemak | Murriztu uhinen eragina |
| Automatizazio Industrialeko Ekipoak | Optimizatu armairuen espazioaren erabilera |
| Injekziorako makinak | Hobetu gidatzeko sistemaren fidagarritasuna |
| Proba Sistemak | Mantendu DC hornidura egonkorra |
| Konparaketa | DC Link Erreaktore bertikala | DC Link Erreaktore horizontala |
|---|---|---|
| Egitura | Diseinu altua eta estua | Profil baxuko diseinu laua |
| Abantaila Nagusia | Armairuaren zabalera aurrezten du | Armairuaren altuera aurrezten du |
| Instalazio-baldintza onena | Zabalera mugatua, altuera nahikoa | Altuera mugatua, sakonera nahikoa |
| Hozteko metodoa | Aire-fluxuaren bide bertikala | Aire-fluxuaren bide horizontala |
| Terminalaren diseinua | Goiko konexioa | Alboko konexioa |
| Aplikazio Tipikoa | Armairu industrial estandarrak | Altuera baxuko armairu trinkoak |
Egokia da espazio horizontala mugatua den baina tarte bertikala eskuragarri dagoen armairu elektrikoetarako. Egitura estuari esker, ingeniariei barne diseinu trinkoak lortzen laguntzen die.
Konfigurazio bertikala armairuaren zabalera murriztean zentratzen da, eta konfigurazio horizontala armairuaren altuera mugatua duten aplikazioetarako garatzen da.
Errendimendu elektrikoa diseinu magnetikoaren, induktantzia-balioaren eta korronte nominalaren araberakoa da. Egitura bertikalak instalazioaren malgutasuna eta kabinetearen integrazioa hobetzen ditu batez ere.
Bai. Dufew-ek konponbide pertsonalizatuak onartzen ditu, parametro elektrikoak, dimentsioak, muntaketa-egiturak eta material eroaleak, proiektuaren eskakizunen arabera.
Dufew Electric pertsonalizatutako potentzia-elektronika osagaietan espezializatuta dago, DC Link Erreaktoreak, AC Erreaktoreak, balazta-erresistentziak, transformadoreak eta erlazionatutako irtenbide elektrikoak barne.
Ingeniaritza gaitasun profesionalarekin eta fabrikazio-prozesu kontrolatuekin, Dufew-k erreaktore-soluzio fidagarriak eskaintzen ditu automatizazio industrialetarako, VFD sistemetarako eta potentzia bihurtzeko aplikazioetarako.
Fabrikazio gaitasunak honako hauek dira:
- Zehaztasun-nukleoen prozesatzea
- Haizketaren ekoizpena
- Aire tartearen doikuntza
- Hutsean inpregnatzea
- Errendimendu elektrikoaren probak
Produktu bakoitza isolamendu-erresistentzia, jasateko tentsioa, induktantzia, tenperatura igoera eta zarata proben bidez egiaztatzen da.
Dufew-k etengabeko hobekuntza mantentzen du kalitatearen kudeaketan eta produktuen estandarretan. Konpainiak ISO kalitatearen kudeaketaren ziurtagiria, CE ziurtagiria, produktuen proba-txostenak eta dokumentu teknikoak eskaintzen ditu mundu mailako bezero industrialei laguntzeko.
Dufew-ek esportaziora bideratutako ontzi-soluzioak erabiltzen ditu erreaktore industrialen garraio segurua bermatzeko.
Ontziak barne hartzen ditu:
- Isolamendu-osagaien hezetasuna babestea
- Garraioan sendotutako finkapena
- Egurrezko kaxa pertsonalizatuak modelo handietarako
- Produktuen identifikazioa eta dokumentazio teknikoa
Erreaktore bakoitza bidalketa baino lehen ikuskatzen da eta beharrezko dokumentuekin hornitzen da bezeroen proiektuaren eskakizunen arabera.
