Erresistentziak, balazta-unitateak, erreaktoreak, potentzia-iragazkiak eta transformadoreak barne-zorro osoa eskaintzen dugu, aplikazio-eskakizun anitzak betetzeko pertsonalizazio aukera osoekin.
Potentzia handiko VFD eta potentzia bihurtzeko sistemetan, zuzengailuaren etapak AC potentzia DC potentzia bihurtzen du inbertsorearen sekzioa hornitu aurretik. Bihurtze-prozesu honetan, DC bus korronteak zuzenketa-ezaugarriek, kargaren gorabeherak eta birsorkuntza-eragiketak eragindako uhin-osagaiak izan ditzake.

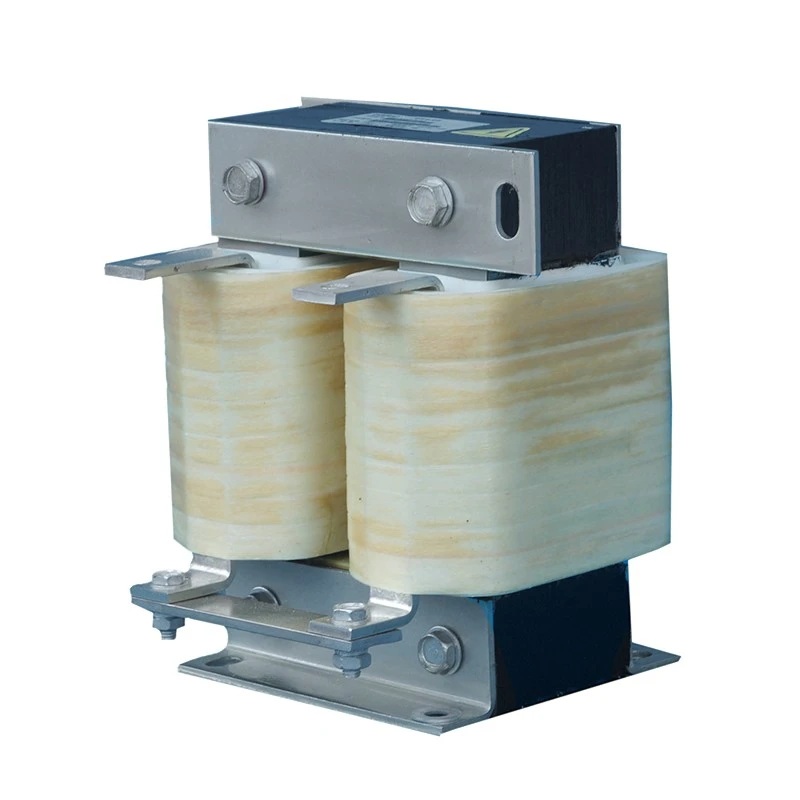

Dufew Electric DC Link Reactor seriean instalatzen da DC bus zirkuituko zuzengailuaren eta inbertsorearen atalen artean. Energia biltegiratze induktiboa eskainiz, korrontearen aldakuntza leuntzen du, korronte korronte etengabeko fluxua mantentzen du eta DC kondentsadoreetan eta potentzia erdieroaleen gailuetan estres elektrikoa murrizten du.
Ohiko AC erreaktoreak ez bezala, DC korronte etengabeko funtzionamendurako bereziki diseinatuta dago. Segmentatutako aire-hutsunearen egitura magnetikoak DC alborapenaren erresistentzia hobetzen du, saturazio magnetikoaren arriskua murrizten du eta induktantzia-errendimendu egonkorra mantentzen du epe luzeko industria-eragiketetan.
Dufew-ek galera baxuko hotz ijetzitako siliziozko altzairu nukleoak, F Klaseko isolamendu-sistemak, doitasun-harriketa-prozesuak eta hutsean inpregnatzeko teknologia erabiltzen ditu errendimendu termiko fidagarria, isolamendu-indarra eta egonkortasun mekanikoa lortzeko.
AC-DC bihurtzean, zuzengailuaren etapako tentsio-fluktuazioek uhin-korrontea sar dezakete DC busean. Erreaktoreak korronte korrontearen uhin forma leuntzen du, uhin-osagaiak murrizten ditu eta inbertsorearen sarrerako egonkortasuna hobetzen du, DC bus-kondentsadoreetan estresa murrizten laguntzen duen bitartean. Hau bereziki onuragarria da DC energia hornidura egonkorra behar duten potentzia handiko unitateetarako.
Karga gorabeheratsuak edo potentzia-baldintza ezegonkorrak dituzten aplikazioetan, gehiegizko korronte-pultsazioek inbertsorearen funtzionamenduan eragina izan dezakete. Korronte-etentasuna murriztuz eta zuzentzaile-korronte jarraituagoa mantenduz, erreaktoreak inbertsore-aldaketa egonkorra onartzen du eta funtzionamendu-baldintza anormalak murrizten laguntzen du funtzionamendu dinamikoan.
Uhin-korronte handiak DC kondentsadorearen zahartzea bizkortu dezake eta potentzia-osagaien estres termikoa areagotu dezake. Diseinu optimizatuak korronte-pultsazioa mugatzen du eta kondentsadoreen uhin-tentsioa murrizten du, DC buseko osagaien fidagarritasuna hobetzen eta disko sistema orokorraren bizitza luzatzen laguntzen du.
DC korrontearen ezaugarriak leunduz, erreaktoreak bihurgailu sistemaren errendimendu elektrikoa hobe dezake. Korrontearen distortsio murrizketak energia hobeto aprobetxatzen eta potentzia handiko sistema elektrikoekin bateragarritasuna hobetzen laguntzen du.
DC korronte jarraituak norabide bakarreko eremu magnetiko bat sortzen du, ohiko nukleo magnetikoak saturatzera hurbiltzea eragin dezakeena. Dufew-ek segmentatutako aire-hutsunearen nukleo-egitura hartzen du DC saturazio-arriskua murrizteko, induktantzia egonkorra eta korronte leuntzeko errendimendu eraginkorra mantenduz. Diseinu honek funtzionamendu fidagarria onartzen du DC etengabeko kargapean.
Harilaketarako egitura korronte handiko DC funtzionamendurako optimizatuta dago, DC erresistentzia galera eta tenperatura igoera murrizten laguntzen du, errendimendu elektriko egonkorra eta beroaren kudeaketa eraginkorra mantenduz. Korronte handiko aplikazioetarako, paperezko harilkatzeko egiturak ere eman daitezke tamaina orokorra murrizteko eta beroaren xahupena hobetzeko.
Hutsean inpregnatzeko prozesuak isolamendu-sistema indartzen du eta hezetasunaren erresistentzia, erresistentzia mekanikoa eta bibrazio erresistentzia hobetzen ditu. Egitura-diseinu optimizatuarekin konbinatuta, epe luzeko funtzionamendu fidagarria onartzen du, bibrazio elektromagnetiko baxuak eta zarata-maila ≤65dB-ko proba estandarretan mantentzen diren bitartean.
| Aplikazioa | Onura nagusia |
|---|---|
| Maiztasun aldakorreko unitateak | Hobetu DC busaren egonkortasuna |
| Servo Drive Sistemak | Murriztu uhin-korrontearen eragina |
| Igogailuak | Hobetu diskoaren fidagarritasuna |
| Portuko garabiak | Onartu maiz karga-aldaketak |
| Ijezketa-errotak | Hobetu potentzia handiko funtzionamenduaren egonkortasuna |
| Injekziorako makinak | Mantendu potentzia-bihurketa egonkorra |
| Saiakuntza Industrialeko Ekipamendua | Hobetu koherentzia elektrikoa |
| Automatizazio Sistemak | Babestu DC busaren osagaiak |
DC Link Erreaktorea gomendatzen da:
| Aplikazioaren Baldintza | Esperotako Onura |
|---|---|
| Potentzia handiko VFD sistemak | DC busaren gorabeherak murriztea |
| DC kondentsadore-banku handiak | Ripple korronte tentsio txikiagoa |
| Maiz azelerazioa/desazelerazioa | Funtzionamendu-egonkortasuna hobetu |
| Industria zama astunak | Osagaien tentsio elektrikoa murriztea |
| Aplikazio birsortzaileak | Hobetu DC zirkuituaren errendimendua |
| Etengabeko funtzionamendu luzea | Hobetu sistemaren fidagarritasuna |
| Parametroa | Zehaztapena |
|---|---|
| Produktu Mota | DC Link Erreaktorea / DC Bus Reactor |
| Instalazio-posizioa | DC busa zuzengailuaren eta inbertsorearen artean |
| Tentsio nominala | 220VAC / 380VAC / 690VAC / 1140VAC |
| Korronte nominatua | 5A -- 3800A |
| Tentsio jaitsiera | % 0,5 / % 1 / % 2 / % 4 |
| Maiztasun barrutia | 50Hz / 60Hz / 500Hz arte pertsonalizatua |
| Induktantzia | Sistemaren eskakizunen arabera pertsonalizatua |
| Gainkargatzeko gaitasuna | 1,5 × korronte nominala 60 segundoz |
| Indar dielektrikoa | 3000VAC / 50Hz / 5mA / 1min |
| Isolamendu Erresistentzia | ≥100MΩ (1000VDC) |
| Babes-maila | IP00 / IP20 |
| Isolamendu Klasea | F klasea (155 ℃) |
| Suaren iragazkorra kalifikazioa | UL94V-2 |
| Zarata Maila | ≤65dB |
| Zerbitzu-bizitza | ≥15 urte |
| Arauak | IEC289 / GB10229 / JB9644 |
Adibidea: CDL-600-0600-EIDA
| Kodea | Deskribapena |
|---|---|
| CDL | DC Erreaktoreen seriea |
| 600 | Tentsio Maila |
| 0600 | Korronte nominala 600A |
| EI | Oinarrizko Egitura |
| L/H | Instalazio Egitura |
| A/C | Haizketaren materiala |
| Konparaketa | DC Link Erreaktorea | AC Erreaktorea |
|---|---|---|
| Instalazio-posizioa | DC busa zuzengailuaren eta inbertsorearen artean | AC sarrera edo motor irteera aldean |
| Funtzio Nagusia | Leundu DC korrontea eta murrizten du uhina | Murriztu AC harmonikoak eta tentsio-tentsioa |
| Diseinu magnetikoa | DC alborapenarekiko erresistentea den aire-hutsunearen egitura | Fluxu magnetikoaren diseinu alternatiboa |
| Aplikazio nagusia | DC bus egonkortzea | Potentzia-kalitatea eta motorraren babesa |
Dufew Electric potentziako osagai elektronikoen fabrikazioan espezializatuta dago, erreaktoreak, balazta-erresistentziak, transformadoreak eta soluzio elektriko pertsonalizatuak barne.
Dufew-en fabrikazio-prozesuak nukleo magnetikoaren prozesatzea, doitasun-harilkatzea, hutsean inpregnatzea, tenperatura altuko ontzea eta errendimendu elektrikoaren probak hartzen ditu. Etapa bakoitza kontrolatzen da ezaugarri elektriko koherenteak eta produktuaren kalitate fidagarria mantentzeko.
Kalitatearen ikuskapenak isolamenduaren erresistentzia, jasateko tentsioa, induktantzia, tenperatura igoera eta itxura estaltzen ditu. Proba hauek erreaktorearen errendimendu elektrikoa, isolamenduaren fidagarritasuna, ezaugarri termikoak eta fabrikazioaren kalitate orokorra egiaztatzen dituzte.
Proiektuaren eskakizun desberdinetarako, Dufew-ek OEM fabrikazioa eta diseinu elektriko pertsonalizatua eskaintzen ditu, ingeniaritza kontsulta eta dokumentazio teknikoaren laguntzarekin batera. Horri esker, produktua parametro elektriko zehatzetara, instalazio-baldintzetara eta sistema-aplikazioetara egokitu daiteke.
DC Link Erreaktore bat DC bus zirkuituan instalatzen da VFD edo potentzia bihurtzeko sistemaren zuzengailuaren eta inbertsorearen atalen artean. DC korrontearen gorabeherak leuntzen laguntzen du, uhinen osagaiak murrizten eta DC busaren egonkortasuna hobetzen laguntzen du.
Desberdintasun nagusia aplikazio zirkuitua da. AC erreaktore bat AC zirkuituetan erabiltzen da harmonikoak murrizteko, korrontearen eragina mugatzeko eta potentziaren kalitatea hobetzeko. Produktu hau DC bus aplikazioetarako diseinatuta dago, korronte uhina leuntzeko eta DC alboko osagaiak babesteko.
DC korronte etengabeak alborapen magnetikoa sor dezake nukleoan. Segmentatutako aire-hutsunearen egiturak saturazio magnetikoa saihesten laguntzen du, induktantzia egonkorra mantentzen eta funtzionamendu fidagarria ziurtatzen du DC baldintzetan.
Bai. Dufew-ek soluzio pertsonalizatuak eskaintzen ditu, besteak beste, tentsio-kalifikazioa, korronte-ahalmena, induktantzia-balioa, harilkadura-materiala, instalazio-egitura eta dimentsio mekanikoak sistemaren eskakizun desberdinen arabera.
