Erresistentziak, balazta-unitateak, erreaktoreak, potentzia-iragazkiak eta transformadoreak barne-zorro osoa eskaintzen dugu, aplikazio-eskakizun anitzak betetzeko pertsonalizazio aukera osoekin.

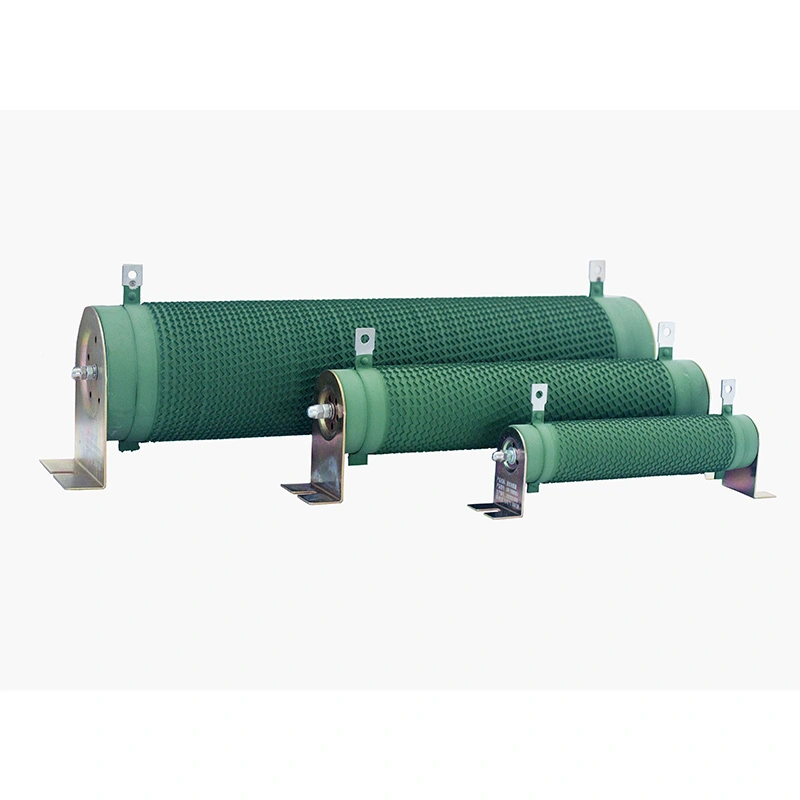

DUFEW CRR Series Ez-Induktiboa Corrugated Erresistentzia potentzia handiko energia pasiboa xahutzeko erresistentzia bereziki optimizatuta maiztasun ertaineko eta altuko pultsu zirkuituetarako. Zinta lauko korrugatu bertikaleko harilkadura ez-induktiboa duen egitura berezia du, produktuak 50W-tik 10kW-ra bitarteko potentzia-balioak, 0,01Ω-tik 1kΩ arteko erresistentzia-balioak, hiru erresistentzia-perdoia aukera eta 1200V-ko gehienezko funtzionamendu-tentsioa eskaintzen ditu.
Pultsu gainkarga gaitasun bikainarekin eta errendimendu termiko egonkorrarekin diseinatua, oso erabilia da energia xahutzeko, korrontearen sentsaziorako, balaztatzeko, gorakada kentzeko eta karga probak egiteko, energia berriztagarrien sistemetan, automatizazio industrialean eta laborategiko proba-ekipoetan mundu osoan.
| Eredu Kodea | Esanahia | Deskribapena |
| CRR | Seriea | Erresistentzia korrugatu ez-induktiboa |
| 2500W | Potentzia nominala | 2500W |
| 54.4R | Erresistentzia baloratua | 54,4Ω |
| J | Erresistentzia-tolerantzia | J = ±% 5 (Aukerakoa: K = ±% 10, H = ±% 3 |
| Parametroa | Zehaztapena |
| Potentzia sorta | 50W-10kW |
| Funtzionamendu-tentsioa | ≤1200V |
| Erresistentzia sorta | 0,01Ω–1kΩ |
| Erresistentzia-tolerantzia | ±% 3 / ±% 5 / ±% 10 |
| Babes-balorazioa | IP00 |
| Tenperatura-koefizientea (TCR) | ≤300 ppm/°C |
| Suaren aurkako balorazioa | UL 94V-2 |
| Betetze Araua | GB/T 5792 |
Pieza bakarreko alumina handiko zeramika isolatzailez egina, nukleo hutsak barne-konbekzio-kanal bat du beroa eraginkorra xahutzeko. Bibrazioen erresistentzia bikaina eskaintzen du eta isolamendu-errendimendu egonkorra mantentzen du 350 °C-ko tenperaturan. Zeramikazko egiturak tenperatura altuko eta baxuko ziklo errepikatuak jasaten ditu pitzadurarik gabe.
Aleazio-zinta laua profil korrugatu jarraitu batean zehaztasunez zigilatuta dago, tenperatura-erresistentzia-koefizientea (TCR) oso baxua eskaintzen duena. Bi aleazio-material eskuragarri daude aplikazio desberdinetara egokitzeko: nikela-kromoa (Ni-Cr) potentzia handiko balaztatze eta energia xahutzeko etengabeko eta Constantan korronte baxuko zehaztasun-zirkuituetarako.
Amaierako besarkadak, terminal zutoinak eta muntatzeko euskarriak altzairu herdoilgaitzezko lodiz fabrikatuta daude, korrosioaren aurkako akabera pasibatuarekin. Muntaiak 45N terminaleko tiraketa proba bat gainditzen du askatu gabe, soldadura-beroarekiko erresistentzia bikaina eskaintzen du eta oxidazioak eragindako kontaktu-berotzea minimizatzen du.
Hari bikoitzeko alderantzizko hariketa ez-induktiboaren teknika erabiliz, serie baliokidearen induktanza (ESL) normalean 10 nH-tik behera kontrola daiteke, erresistentzia egokia bihurtuz maiztasun handiko kommutazio-zirkuituetarako 100 kHz arteko maiztasunetan funtzionatzen dutenak.
●Induktantzia oso baxua - Egitura korrugatuak alderantzizko harilketa ez-induktiboarekin konbinatuta eraginkortasunez autoinduktantzia kentzen du, maiztasun handiko oszilazioa eta tentsio-puntak kentzen ditu eta potentzia erdieroaleen gailuak babesten ditu.
● Bero xahutze bikaina - Corrugated diseinu bertikalak hozte-azalera areagotzen du, zeramikazko nukleoak eroapen termiko eraginkorra eskaintzen duen bitartean, potentzia dentsitate handiagoa eta tenperatura igoera txikiagoak ahalbidetuz.
●Gainkarga-gaitasun nabarmena - 10 × potentzia nominala jasaten du 5 segundoz kalte nabaririk gabe, balaztatzeko eta tentsioak xurgatzeko aplikazioetarako aproposa da.
● Zerbitzu-bizitza luzea - Karga-bizitza ziklikoak 9.000 ordu gainditzen ditu (10s deskarga / 90s tartea), zahartzearen aurkako estaldurarekin eta deformaziorik gabeko zeramikazko nukleoarekin.
●Ingurugiroa errespetatzen duen - estaldura ekologiko inorganikoak ez du kerik sortzen, ez gas toxikorik eta RoHS eta UL segurtasun-baldintzak betetzen ditu.
●Pertsonalizazio malgua - Erresistentzia-balioa, potentzia-maila, dimentsioak, terminalen orientazioa eta muntatzeko euskarriak pertsonalizatu daitezke marrazkien edo zehaztapenen arabera.
Energia biltegiratzeko bihurgailuak, inbertsore fotovoltaikoak, aerosorgailuen kontrol-sistemak, bateria-paketeen zahartze-saiakuntza-kargak, DC azkar kargatzeko aurrekarga eta deskarga-erresistentziak.
Maiztasun ertain eta altuko maiztasun aldakorreko unitateak, servo drive balazta birsortzailea, portuko garabiak, igogailuak, ijezketa-errotak, alanbre-tresnagailuak eta ehungintza-ekipoak, energia xahutzeko sistemak.
Maiztasun handiko potentzia-karga-bankuak, pultsu-seinaleen proba-bankuak, elikadura-hornidura zahartzearen sistemak, korronte-sentsore zehaztasunez, moteltze-erresistentziak.
CNC hari-moztutako EDM makinak, arku-soldatzeko ekipoak, eszena-jasotze- eta argiztapen-sistemak, zentrifugatzaileak, paper-makineria eta pilatzaile-erreklamatzaileak.
Maiztasun handiko korronte mugatzea, motorraren abiarazte-erresistentziak, tentsio ertaineko armairuaren gorakada-energia xurgatzea.
DUFEW potentziako osagai elektronikoen I+G eta fabrikazioan espezializatuta dago, eta produktu fidagarriak eta soluzio integratuak eskaintzen ditu industriako erabiltzaileentzat, banatzaileentzat eta OEM bezeroentzat.
Potentzia-produktu elektronikoen sorta osoa eskaintzen dugu, erresistentziak, balazta-unitateak, erreaktoreak, transformadoreak, iragazkiak eta karga-banku-sistemak barne, aplikazio-beharretarako hornidura bakarra eskainiz.
Fabrikazio prozesu zorrotzek, ekoizpen-lerro modernoek eta kalitate-kontrol zorrotzek produktuaren errendimendu koherentea, bizitza luzea eta funtzionamendu fidagarria bermatzen dituzte.
Erresistentzia-balio pertsonalizatuak, potentzia-kalifikazioak, dimentsioak, terminalen konfigurazioak eta muntatzeko aukerak eskuragarri daude zure baldintza tekniko zehatzak betetzeko.
Ekoizpenaren kudeaketa eraginkorrak eta laguntza teknikoak erantzuna emateko epeak laburtzen laguntzen dute eta laguntza fidagarria eskaintzen dute produktuen hautapenetik salmenta osteko zerbitzuraino.
| Ezaugarria | Proba-baldintzak | Errendimendua |
| Tentsio Tentsio Dielektrikoa | 2500 VAC / 50 Hz / 60 s | Ihes-korrontea ≤10mA |
| Isolamendu Erresistentzia | 1000VDC | ≥100MΩ |
| Denbora laburreko gainkarga | 10 × potentzia nominala 5s | Ez dago kalte ikusgarririk |
| Epe luzeko karga-bizitza | Eragiketa ziklikoa (10 s aktibatuta / 90 s desaktibatuta) | 9.000 ordu |
| Egoera egonkorreko bero hezea | 40°C ±2°C, % 90–95 RH, 100h | ΔR ≤ ±(1%R + 0,05Ω) |
| Tenperatura aldaketa azkarra | -55 °C / 55 °C / 155 °C, 15 min bakoitzean, 5 ziklo | ΔR ≤ ±(2%R + 0,05Ω) |
| Bero Erresistentzia | 350°C / 2h | Kolore edo kalte nabarmenik ez |
| Tenperatura-koefizientea | Karga nominalaren erresistentzia vs erresistentzia estatikoa | <300 ppm/°C |
| Suaren Erresistentzia | 10 × potentzia nominala 5 min | Gori-gori surik gabe |
| Ezaugarria | Proba-baldintzak | Errendimendua |
| Terminal Indarra | 45N / 30s | Ez dago solterik edo kalte ikusgarririk |
| Bibrazio Erresistentzia | 5–200 Hz, 1 g, 98 m/s² | Ez dago egiturazko kalte nabarmenik |
| Soldatzeko beroarekiko erresistentzia | Terminalak 350±5°C soldaduran murgilduta 3s | ΔR ≤ ±(1%R + 0,05Ω) |
| Soldagarritasuna | Terminalak 235±5°C soldaduran murgilduta 5s | Soldadura-estaldura ≥95% |
| Konparazio elementua | Erresistentzia korrugatu ez-induktiboa | Ohiko erresistentzia (karbonozko filma / metalezko filma / hari bobinada estandarra) |
| Diseinuaren helburua | Maiztasun handiko pultsurako, VFD balaztatzerako eta energia birsortzailerako optimizatuta dago | Seinale baxuko eta potentzia konstanteko aplikazio orokorretarako diseinatua |
| Induktantzia parasitoen ezabapena | Alderantzizko tartekaturiko harilkadura korrugatua induktantzia ohiko hari-bobinatuen hamarren bat baino gutxiagora murrizten du. | Induktantzia aktiboko ezabaketarik ez; Hari-harizko diseinu estandarrak induktantzia parasito handia dute |
| Pultsu Erantzuna | Pultsu-erantzun azkarra tentsio gutxieneko isatsarekin | Energia induktiboa biltegiratzea eta tentsio isatsa nabaria |
| Harmonikoen eta Spikeen ezabaketa | Interferentzia harmonikoak eta tentsio-puntak nabarmen murrizten ditu | Induktantzia altuak pultsu-puntak eta seinalearen distortsioa areagotu ditzake |
| Bizikleta termikoa eta zahartzea | Estres termikoen banaketa uniformea; erresistentzia-erresistentzia ≤1% epe luzeko txirrindularitzan | Filma zuritzea eta gehiegizko erresistentzia noraezean doa maiz ziklo termikoetan |
1.G.: Diseinu ez-induktiboak eragina al du potentzia-maila edo erresistentzia-zehaztasuna?
A: Ez. Induktiboa ez den bihurriketa metodoak uneko bidearen eremu magnetikoaren banaketa soilik aldatzen du. Ez dio negatiboki eragiten aleazio-zintaren erresistentziari, beroa xahutzeko gaitasunari edo potentzia-gaitasunari. Erresistentzia-tolerantzia eta tenperatura-koefizienteak bertsio estandarraren berdinak izaten jarraitzen dute.
2.G.: Nola zehaztu dezaket bertsio ez-induktiboa behar den ala ez?
E: Zure zirkuituak maiztasun handiko PWM kontrola, IGBT kommutazio azkarra erabiltzen baditu edo gaintentsio-dei eta uhin forma distortsionatzen baditu, ez-induktiboa bertsioa gomendatzen da. 50/60Hz-ko balazta-aplikazio arruntetarako, normalean nahikoa da erresistentzia korrugatu estandarra.
Q3: Pertsonalizatu al daitezke erresistentzia balio edo dimentsio bereziak?
A: Bai. DUFEW-k pertsonalizazio osoa eskaintzen du, 0,01Ω-1kΩ baino gehiagoko erresistentzia-balioak, potentzia-kalifikazioak, zeramikazko hodiaren luzera eta diametroa, terminalen posizioak eta muntatzeko euskarri-konfigurazioak barne. Laginak azkar ekoitzi daitezke marrazki edo zehaztapenetan oinarrituta.
4.G.: Zer egin behar da erresistentzia-noraeza epe luzera erabili ondoren tolerantzia-tartea gainditzen badu?
A: Tenperatura handiko oxidazio luzeak, hezetasun handiak eta maiz gainkargak aleazio-zinta kaltetu dezakete. Isolamendu-erresistentzia 100MΩ azpitik jaisten bada, ordezkatzea gomendatzen da. Armairuaren aireztapena hobetzeak eta potentzia-marjina nahikoa duen erresistentzia hautatzeak bizitza iraupena nabarmen luzatzen du.
Eredu estandar bat edo guztiz pertsonalizatutako irtenbide bat behar duzun ala ez, DUFEW-ren ingeniaritza taldea laguntzeko prest dago. Bidal iezaguzu zure marrazkiak edo zehaztapen teknikoak gomendio profesionalak eta aurrekontu azkarra jasotzeko.
onartzen dugu:
✔ OEM
✔ ODM
✔ Erresistentzia pertsonalizatua
✔ Neurri pertsonalizatuak
✔ Terminal pertsonalizatuak
✔ Proba-agindu txikiak
Jarri harremanetan DUFEW-i gaur kontsulta teknikoa edo aurrekontua lortzeko.
