Erresistentziak, balazta-unitateak, erreaktoreak, potentzia-iragazkiak eta transformadoreak barne-zorro osoa eskaintzen dugu, aplikazio-eskakizun anitzak betetzeko pertsonalizazio aukera osoekin.

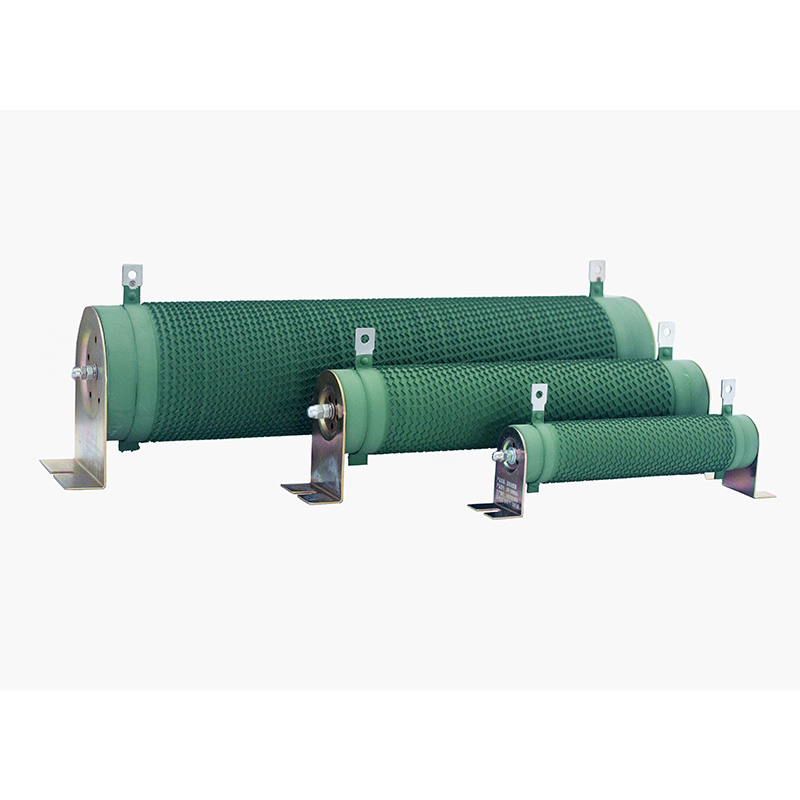

DUFEW CRR Serie Inbertsore Corrugated Erresistentzia potentzia handiko balazta osagai bat da, inbertsore energia xahutzeko sistemetarako diseinatua. Motorraren dezelerazio azkarrean, energia birsortzailea inbertsorearen DC busera itzultzen da, tentsioaren igoera eraginez. Energia behar bezala kudeatu gabe, gehiegizko tentsioak gaintentsioaren babesa eragin dezake edo potentzia erdieroaleen osagaiak kaltetu ditzake.
CRR serieak kalitate handiko Nickel-Kromo (Ni-Cr) edo Constantan aleazio zinta erabiltzen du, doitasunez osatuta egitura korrugatu batean eta bertikalki alumina handiko zeramikazko nukleo huts baten inguruan inguratuta. Diseinu honek beroa xahutzeko eremua areagotzen du, eraginkortasun termikoa hobetzen du eta induktantzia parasitoa murrizten du maiztasun handiko kommutazioetan tentsio-puntak minimizatzeko.
Maiz balaztatzeko baldintzetarako diseinatuta, produktuak denbora laburrean gainkarga-gaitasun handia, errendimendu termiko egonkorra eta funtzionamendu fidagarria eskaintzen ditu industria-inguruneetan. Igogailuetan, garabietan, ijezketa-errotetan, injekzio-makinetan, zentrifugatzaileetan, garraiatzaileetan eta maiztasun aldakorreko beste sistema batzuetan erabiltzen da.
Motorraren dezelerazioan, energia birsortzailea inbertsore DC busetik balazta-unitatera transferitzen da eta erresistentzia-elementuaren bidez bero bihurtzen da. Prozesu honek DC busaren gaintentsioa saihesten laguntzen du, inbertsorearen osagaiak babesten eta balazta-errendimendu egonkorra mantentzen laguntzen du behin eta berriz funtzionamendu-baldintzetan.
| Eredu Kodea | Esanahia | Deskribapena |
|---|---|---|
| CRR | Produktuen Seriea | Inbertsore Corrugated Erresistentzia |
| 2500W | Potentzia nominala | 2500 Watt |
| 54.4R | Erresistentzia baloratua | 54,4 Ω |
| J | Erresistentzia-tolerantzia | J = ±% 5 (Aukerakoa: K = ±% 10, H = ±% 3 |
| Parametroa | Zehaztapena |
|---|---|
| Potentzia sorta | 50W--10kW |
| Funtzionamendu-tentsioa | ≤1200V |
| Erresistentzia sorta | 0,01Ω--1kΩ |
| Erresistentzia-tolerantzia | ±% 3, ±% 5, ±% 10 |
| Babes-balorazioa | IP00 |
| Tenperatura-koefizientea (TCR) | ≤300 ppm/°C |
| Suaren aurkako balorazioa | UL 94V-2 |
| Betetze Araua | GB/T 5792 |
Erresistentzia pieza bakarreko alumina handiko zeramikazko nukleo batean eraikita dago, hozte eraginkorrerako aire-fluxu etengabea sustatzen duen aire-kanal huts batekin. Zeramikazko egiturak tenperatura altuko balazta-ziklo errepikatuak jasaten ditu pitzadurarik gabe, isolamendu-errendimendu bikaina mantentzen du eta shock termikoa modu eraginkorrean xurgatzen du energia azkar xahutzean.
Berogailu-elementua erresistentzia handiko nikel-kromo aleaziozko zintaz fabrikatuta dago, doitasunez zigilatua profil korrugatu jarraitu batean. Ohiko alanbre biribilaren harilkatzearekin alderatuta, zinta korrugatuak beroa xahutzeko eremu handiagoa, korrontea garraiatzeko ahalmen handiagoa eta erresistentzia egonkorragoa eskaintzen ditu behin eta berriz abiarazte-gelditzeko balazta baldintzetan. Tenperatura-koefizientea azpian geratzen da300 ppm/°C.
Terminalak, blokeo-bestoiak eta muntatzeko euskarriak altzairu herdoilgaitzezko lodiz fabrikatuta daude, korrosioaren aurkako pasibazio tratamenduarekin. Muntaiak lotura mekaniko segurua mantentzen du etengabeko bibraziopean, soldadura errepikakorrak jasaten ditu eta oxidazioak eragindako kontaktuen erresistentzia gutxitzen du, inbertsore aplikazio zorrotzetan funtzionamendu fidagarria bermatuz.
Ingurumena errespetatzen duen estaldura isolatzaile ez-organiko batek tenperatura altuen, korrosioaren, hezetasunaren eta hautsaren aurrean erresistentzia bikaina eskaintzen du. Epe laburreko gainkarga baldintzetan, erresistentzia gorriz piztu daiteke sugar irekirik sortu gabe, funtzionamenduaren segurtasuna hobetzen lagunduz, industria-inguruneetan aleazio-zintaren iraupena luzatzen duen bitartean.
VFD balazta-aplikazioetarako bereziki diseinatua, erresistentziak motorraren dezelerazioan sortutako energia birsortzailea azkar xahutzen du, DC busaren tentsioaren igoera eraginkortasunez saihestuz eta inbertsorearen gaintentsioaren (OV) alarmak ezabatuz.
Bertikalki zauritutako aleazio zinta korrugatuak ohiko harizko erresistentziak baino hozte-azalera nabarmen handiagoa eskaintzen du. Zeramikazko nukleo hutsarekin konbinatuta, bero-transferentzia eraginkorra, funtzionamendu-tenperatura baxuagoak eta errendimendu egonkorra eskaintzen ditu maiz martxan-gelditzeko balazta-zikloetan.
Jasateko diseinatua10 aldiz potentzia nominala gehienez 5 segundoz, erresistentziak erraz maneiatzen ditu larrialdi-geldialdietan, karga astunak jaistean eta motorraren dezelerazio azkarrean sortutako energia handiko pultsuak kalte nabaririk gabe.
Alumina handiko zeramikazko, erresistentzia handiko altzairu herdoilgaitzezko hardwarez eta UL94V-2 suaren aurkako estalduraz eraikia, erresistentziak bibrazio, korrosio, hauts, hezetasun eta errepikatutako ziklo termikoarekiko erresistentzia bikaina eskaintzen du, industria-aplikazio zorrotzetan epe luzeko fidagarritasuna bermatuz.
Altzairu herdoilgaitzezko muntaketa armatuak konexio elektriko seguruak mantentzen ditu bibrazio jarraituan ere, eta erresistentzia ezin hobea da garabietarako, ijezketarako, igogailuetarako eta inbertsoreak bultzatutako beste ekipo astunetarako.
Erresistentzia tolerantziarekin eskuragarri±% 3, ±% 5 eta ±% 10, CRR serieak potentzia-kalifikazioak hartzen ditu50W-tik 10kW-raeta erresistentzia-balio pertsonalizatuak, dimentsioak, terminal-estiloak eta muntatze-konfigurazioak onartzen ditu inbertsoreen baldintza zehatzak betetzeko.
Isolamendu inorganikoko estaldura suaren aurkakoa da, kerik gabekoa eta betetzen duenaUL94V-2eskakizunak. Gainkarga baldintzetan, erresistentzia gorriz distira egiten da surik ireki gabe, funtzionamenduaren segurtasuna hobetzen laguntzen du.
Aproposa garabietarako, igogailuetarako, polipastoetarako, winchesetarako eta sarritan azelerazioa eta balaztatzea behar duten inbertsorearen errendimendu egonkorra mantenduz.
Ijezketarako, injekzio-makinetarako, CNC ekipamenduetarako, alanbre-tresnagailuetarako, ehungintzarako makineriarako eta balazta-ziklo errepikakorrak dituzten beste prozesatzeko ekipoetarako egokia.
Oso erabilia garraiatzaile-sistemetan, produkzio-lerro automatizatuetan, logistika-ekipoetan eta biltegien automatizazioan balazta-energia birsortzailea xurgatzeko eta sistemaren egonkortasuna hobetzeko.
Motor probak egiteko sistemetarako, karga simulatzeko ekipoetarako, laborategiko saiakuntza-bankuetarako, zentrifugagailuetarako eta balazta-energia fidagarrian xahutzea eskatzen duten beste industria-aplikazio espezializatu batzuetarako gomendatua.
DUFEW kalitate handiko potentziako osagai elektronikoen garapenean eta fabrikazioan espezializatuta dago, eta produktu fidagarriak eta soluzio integratuak eskaintzen ditu erabiltzaile industrial, banatzaile eta OEM bezeroentzat.
Ekoizpen-instalazio modernoek, fabrikazio-prozesu estandarizatuek eta kalitate-kontrol zorrotzek errendimendu elektriko egonkorra, produktuaren kalitate koherentea eta epe luzerako funtzionamendu fidagarria bermatzen dute.
Inbertsorearen balazta-erresistentziaz gain, DUFEW-k potentzia-produktu elektronikoen sorta zabala eskaintzen du, erreaktoreak, balazta-unitateak, iragazkiak, transformadoreak, karga-bankuak eta erresistentzia industrialaren hainbat soluzio barne.
Pertsonalizatutako erresistentzia-balioak, potentzia-kalifikazioak, dimentsioak, terminalen konfigurazioak eta muntatzeko aukerak bezeroen marrazkietan edo zehaztapen teknikoetan oinarrituta daude eskuragarri.
Produkzioaren kudeaketa eraginkorra eta esperientzia handiko ingeniaritza laguntzarekin, DUFEW-k epe egonkorrak, laguntza tekniko azkarra eta produktuak aukeratzeko zerbitzu profesionalak eskaintzen dizkie bezero globalei.
| Ezaugarria | Proba-baldintzak | Errendimendua |
|---|---|---|
| Tentsio Tentsio Dielektrikoa | 2500 VAC / 50 Hz / 60 s | Ihes-korrontea ≤10mA |
| Isolamendu Erresistentzia | 1000VDC | ≥100MΩ |
| Denbora laburreko gainkarga | 10× Potentzia nominala 5 segundotan | Ez dago kalte ikusgarririk |
| Kargatu Bizitza | Eragiketa ziklikoa (10 s ON / 90 s OFF) | > 9.000 ordu |
| Bero Hezearen Erresistentzia | 40 °C ±2 °C, % 90--95 RH, 100 ordu | ΔR ≤ ±(1%R + 0,05Ω) |
| Tenperatura azkarreko txirrindularitza | -55 °C / 55 °C / 155 °C, 15 minutu bakoitzeko, 5 ziklo | ΔR ≤ ±(2%R + 0,05Ω) |
| Bero Erresistentzia | 350 °C 2 orduz | Ez dago kolorerik edo kalterik ikusgarririk |
| Tenperatura-koefizientea | Karga nominala vs hasierako erresistentzia | <300 ppm/°C |
| Suaren Erresistentzia | 10× Potentzia nominala 5 minutuz | Gorri distira egiten du surik gabe |
| Ezaugarria | Proba-baldintzak | Errendimendua |
|---|---|---|
| Terminal Indarra | 45N / 30 segundo | Ez askatzea edo kalte ikusgarririk |
| Bibrazio Erresistentzia | 5--200Hz, 1g, 98m/s² | Ez dago egitura-kalte ikusgarririk |
| Soldatzeko beroarekiko erresistentzia | Terminalak 350±5°C-tan murgilduta 3 segundoz soldadura | ΔR ≤ ±(1%R + 0,05Ω) |
| Soldagarritasuna | Terminalak 235±5°C-tan murgilduta 5 segundoz soldadura | Soldadura-estaldura ≥95% |
Oharra: errendimendu-datu guztiak laborategiko proba-baldintza estandarretan lortzen diraGB/T 5792kalitate koherentea eta produktuaren errendimendu fidagarria bermatzeko.
| Konparazio elementua | DUFEW Inbertsore Corrugated Erresistentzia | Erabilera orokorreko potentzia-erresistentzia |
|---|---|---|
| Lehen mailako aplikazioa | VFD balazta dinamikorako eta energia birsortzailea xahutzeko bereziki diseinatua | Potentzia etengabe xahutzeko eta erabilera orokorreko zirkuitu elektrikoetarako diseinatua |
| Funtzionamendu betebeharra | Denbora laburrean, energia handiko pultsu-funtzionamendua, aldizkako lan-zikloekin | Etengabeko edo egoera egonkorreko funtzionamendua |
| Hautaketa Metodoa | Inbertsorearen zehaztapenen arabera hautatutako erresistentzia; balazta-zikloaren arabera kalkulatutako potentzia-kalifikazioa | Etengabeko potentzia xahutzeko eskakizunen arabera hautatua |
| Gainkargatzeko gaitasuna | Jasaten du10 × potentzia nominala 5 segundoz, balazta birsortzailerako aproposa | Gainkarga gaitasun mugatua; ez da egokia energia handiko pultsu errepikatuetarako |
| Beroa xahutzea | Zinta korrugatuaren egiturak hozte-azalera handia eskaintzen du bero-transferentzia eraginkorra lortzeko | Ohiko harilkatzeak hozte-eraginkortasun mugatua eskaintzen du |
| Funtzionamendu-tenperatura | Gainazaleko tenperatura arte300°Crekin350°Cbero-erresistentzia estaldura | Normalean behean200°Cerresistentzia motaren arabera |
| Tentsio-punta kentzea | Harilkadura korrugatuak kommutazio-tentsio-puntak murrizten laguntzen du eta inbertsorearen egonkortasuna hobetzen du | Ez dago tentsio-punta kentzeko optimizaziorik |
| Fidagarritasun Mekanikoa | Altzairu herdoilgaitzezko terminalek eta euskarriek bibrazio-erresistentzia bikaina eskaintzen dute industria-ekipamendu astunetarako | Aplikazio elektriko orokorretarako zuzendutako eraikuntza estandarra |
| Aplikazio tipikoak | Igogailuak, garabiak, ijezketa-errotak, serbo-sistemak, injekzio-makinak, garraiatzaileak | Ekipamendu elektroniko orokorrak, elikatze-iturri, argiztapen-zirkuituak eta industria-kontrol-sistemak |
A: Inbertsorearen balazta-erresistentzia bereziki diseinatuta dago motorraren dezelerazioan sortutako energia birsortzailea xurgatzeko. Potentzia-erresistentzia estandarrak ez bezala, iraupen laburreko eta energia handiko pultsu-baldintzetan funtzionatzen du eta etengabeko balazta-zerbitzurako optimizatuta dago potentzia etengabe xahutzeko beharrean.
A: Erresistentzia-balioak inbertsorearen fabrikatzaileak gomendatutako zehaztapenei jarraitu behar die, eta potentzia-balioa balazta-maiztasunaren, balaztatze-denboraren, lan-zikloaren eta motorraren potentziaren arabera hautatu behar da. Ziur ez bazaude, DUFEW-ren ingeniaritza taldeak zure aplikazioaren arabera eredu egokia gomenda dezake.
A: Orokorrean daez da gomendagarria. Inbertsore desberdinek balazta-tentsio eta funtzionamendu-sekuentzia desberdinak izan ditzakete. Erresistentzia partekatzeak funtzionamendu ezegonkorra edo balazta-errendimendu nahikoa ez izatea eragin dezake. Partekatutako erresistentzia behar bada, erresistentzia-balioa eta potentzia-balioa arretaz kalkulatu behar dira.
A: Bai. OEM eta ODM fabrikazio zerbitzuak eskaintzen ditugu, erresistentzia-balio pertsonalizatuak, potentzia-kalifikazioak, dimentsioak, terminal estiloak, muntatzeko euskarriak eta bezeroen marrazkietan edo zehaztapen teknikoetan oinarritutako soluzio osoak barne.
A: VFD balazta-aplikazio estandaretarako diseinatuta dago, gainkarga-gaitasun handia eta beroa xahutze eraginkorra diren baldintza nagusiak. AErresistentzia korrugatu ez-induktiboamaiztasun handiko PWM zirkuituetarako, energia biltegiratzeko sistemetarako eta induktantzia oso baxua funtsezkoa den aplikazioetarako gomendatzen da.
A: Inbertsoreen balazta-erresistentzia asko erabiltzen da igogailuetan, garabietan, polipastoetan, ijezketa-errotetan, injekzio-makinetan, garraiatzaileetan, ehungintza-makinetan, produkzio-lerro automatizatuetan, serbo-erresistenteetan eta energia berriztagarrien ekipoetan.
DUFEW kalitate handikoa eskaintzen duInbertsore Corrugated ErresistentziaAutomatizazio industrialerako, energia berriztagarrietarako eta motor-gidatze aplikazioetarako mundu osoan. Produktu estandar bat edo guztiz pertsonalizatutako irtenbide bat behar duzun ala ez, gure ingeniaritza taldea prest dago zure proiektuari gomendio profesionalekin eta ekoizpen azkarrekin laguntzeko.
- OEM eta ODM fabrikazioa
- Pertsonalizatutako Erresistentzia Balioak
- Potentzia pertsonalizatuak (50W--10kW)
- Neurri pertsonalizatuak eta muntatzeko aukerak
- Hautaketa Teknikorako Laguntza
- Bulkaren Ekoizpen Egonkorra
- Bidalketa global azkarra
Jarri harremanetan DUFEW-i gaur zure eskaera eztabaidatzeko edo aurrekontu lehiakorra eskatzeko.
