Erresistentziak, balazta-unitateak, erreaktoreak, potentzia-iragazkiak eta transformadoreak barne-zorro osoa eskaintzen dugu, aplikazio-eskakizun anitzak betetzeko pertsonalizazio aukera osoekin.

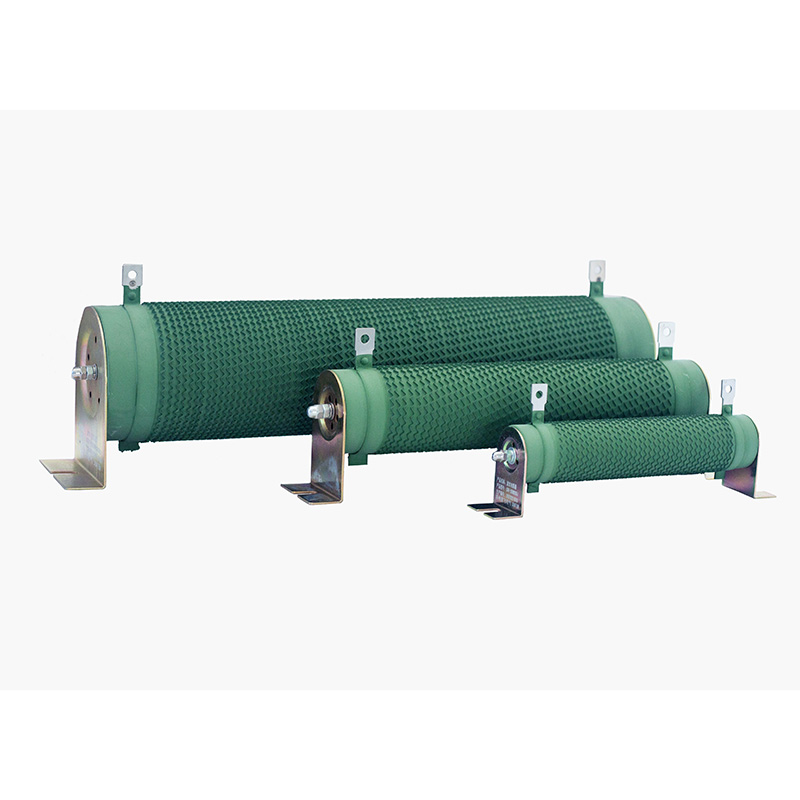

DUFEW CRR serieko erresistentzia korrugatuak aplikazio industrial zorrotzetarako diseinatuta daude, besteak beste, VFD balazta-sistemak, potentzia elektronikako karga-probak, balazta dinamikoa eta zirkuitu babesa. Potentzia-gaitasun handiko, bero xahutze bikaina eta zerbitzu-bizitza luzearekin, funtzionamendu-ingurune gogorretan errendimendu egonkorra eta fidagarria eskaintzen dute.
Elementu erresistentea kalitate handiko nikel-kromo (Ni-Cr) edo konstantano aleaziozko zintaz fabrikatzen da, doitasun handiko profil korrugatu batean ekipamendu automatizatuz eta ertzean maiztasun handiko zeramikazko nukleo huts batean muntatuta dago. Altzairu herdoilgaitzezko euskarriekin finkatuta dago bibrazioen erresistentzia eta egonkortasun mekanikoa hobetzeko, eta altzairu herdoilgaitzezko terminal astunek korrosioarekiko erresistentzia bikaina eta konexio elektriko fidagarriak eskaintzen dituzte.
Iraunkortasuna hobetzeko, erresistentzia gainazala ingurumena errespetatzen duen UL94V-2 estaldura isolatzaile batekin estalita dago, kerik gabekoa, ez-toxikoa, oxidazioarekiko erresistentea eta hezetasunarekiko eta zahartzearekiko oso erresistentea dena. GB-5792 estandarren arabera fabrikatuta, produktuek instalazio horizontala zein bertikala onartzen dute, kontrol elektrikoko armairuetan edo erresistentzia bakarreko muntaketetan integrazio malgua ahalbidetuz.
| Eredu Kodea | Esanahia | Deskribapena |
| CRR | Seriea | Erresistentzia korrugatua |
| 2500W | Potentzia nominala | 2500W |
| 54.4R | Erresistentzia baloratua | 54,4Ω |
| J | Erresistentzia-tolerantzia | J = ±% 5 (Aukerakoa: K = ±% 10, H = ±% 3 |
| Parametroa | Zehaztapena |
| Potentzia sorta | 50W-10KW |
| Funtzionamendu-tentsioa | ≤1200V |
| Erresistentzia sorta | 0,01Ω–1KΩ |
| Erresistentzia-tolerantzia | ±% 3 / ±% 5 / ±% 10 |
| Babes-balorazioa | IP00 |
| Tenperatura-koefizientea (TCR) | ≤300 ppm/°C |
| Suaren aurkako balorazioa | UL 94V-2 |
| Betetze Araua | GB/T 5792 |
1: Nukleo isolatzailea: maiztasun handiko zeramikazko hodi hutsa erabiltzen du, tenperatura altuko erresistentzia bikaina, egitura zurruntasuna eta kolpeen erresistentzia eskaintzen duena, erresistentzia elementuaren egonkortasuna bermatuz tenperatura altuko funtzionamendu-baldintzetan.
2: Erresistentzia-elementua: kalitate handiko nikel-kromo edo konstantano aleazio zinta erabiltzen du, tenperatura baxuko koefizientea eta gainkarga-gaitasun handia ditu. Ertz-zauridun diseinu korrugatuak beroa xahutzeko azalera maximizatzen du induktantzia gutxitzen duen bitartean.
3: Muntaketa eta terminalak: altzairu herdoilgaitzezko euskarriek erresistentzia zinta ziurtatzen dute desplazamendu edo askatzea saihesteko; terminalak altzairu herdoilgaitzez eginda daude, eraikuntza lodiarekin eta gainazaleko tratamenduarekin, korrosioarekiko erresistentzia, herdoilaren prebentzioa eta konektatzeko erraztasuna bermatuz.
4: Gainazaleko estaldura: estaldura isolatzaile berde ekologikoa eta atxikimendu sendoa eta UL94V-2 suaren aurkako kalifikazioa ditu. Korrosioarekiko erresistentea da, kerik gabekoa, ez-toxikoa eta usainik gabekoa da, erresistentzia-zinta oxidaziotik eraginkortasunez babesten du eta zerbitzu-bizitza luzatzen du.
5: Egitura orokorra: Potentzia-kalifikazioak 50W-tik 10KW bitartekoak dira, 0,01Ω-tik 1KΩ-ra arteko erresistentzia-balioekin eta 1200V-ra arteko funtzionamendu-tentsioekin; ertz-zinta zinta-egitura korrugatuak induktantzia baxua eta doitasun handiarekin konbinatzen ditu.
●Ertz-zauridun egitura korrugatua beroa xahutzeko eremu handia eta egonkortasun termiko bikaina eskaintzen duena
●Maiztasun handiko zeramikazko nukleo hutsa; tenperatura altuko erresistentea, sendoa eta kolpeekiko erresistentea
●Kalitate handiko aleazio erresistentzia alanbrea; tenperatura baxuko koefizientea (≤300 ppm/°C) eta doitasun handia
●Epe laburreko gainkarga-gaitasun sendoa; 10 aldiz baino handiagoa den potentzia jasaten du 5 segundoz kalte nabaririk gabe
●Altzairu herdoilgaitzezko terminalak; korrosioarekiko erresistenteak, herdoilgaitzak eta konexio fidagarriak
●Estaldura ekologikoa; suaren aurkako eta korrosioarekiko erresistentea; kerik gabekoa, ez-toxikoa eta usainik gabekoa
●Errendimenduaren baliozkotze zorrotza; tentsioari, bero hezeari eta shock termikoari buruzko estandarrak guztiz betetzen ditu
●GB-5792 estandarrak betetzen ditu; kalitate fidagarria
Frekuentzia aldakorreko unitateetarako (VFD) balaztatze-erresistentziak; Servodiskoetarako babes-erresistentziak; potentzia elektronika probak egiteko karga erresistenteak; elikatze-zirkuituetarako laginketa-erresistentziak; korrontea mugatzeko erresistentzia motordunentzako; hasierako erresistentziak; zirkuitu babesteko erresistentziak. Igogailuak, portuetako makineria, ijezketa-errotak, garabiak, winches, injekzio-makinak, alanbreak trefilatzeko makinak, zentrifugatzaileak, ehungintza-makineria, inprimatzeko eta tindatzeko ekipoak, pilatzaile-berreskuragailuak, papera egiteko makineria, etapa-ekipamenduak eta proba-sistemak bezalako industrietan oso erabilia.
| Ezaugarri elektrikoak | Proba-baldintzak | Errendimendua |
| Tentsio Tentsio Dielektrikoa | 2500 VAC / 50 Hz / 60 s | Ihes-korrontea ≤10mA |
| Isolamendu Erresistentzia | 1000VDC | Isolamendu-erresistentzia ≥100MΩ |
| Denbora laburreko gainkarga | 10 × potentzia nominala 5s | Ez dago kalte ikusgarririk |
| Epe luzeko karga-bizitza | Pizteko proba ziklikoa (10 s energizatuta, 90 s itzalita) | > 9.000 ordu |
| Egoera egonkorreko bero hezea | 40 °C ±2 °C, %90–%95 RH, 100h | ΔR ≤ ±(1%R + 0,05Ω) |
| Tenperatura aldaketa azkarra | -55 °C, 55 °C, 155 °C, 15 min tenperatura bakoitzean, 5 ziklo | ΔR ≤ ±(2%R + 0,05Ω) |
| Bero Erresistentzia | 350°C / 2h | Kolore edo kalte nabarmenik ez |
| Tenperatura-koefizientea (TCR) | Karga nominalaren azpian erresistentzia erresistentzia estatikoarekin alderatuta | ≤300 ppm/°C |
| Suaren Erresistentzia | 10 × potentzia nominala 5 min | Gori-gori surik gabe |
| Ezaugarri Mekanikoak | Proba-baldintzak | Errendimendua |
| Terminal Indarra | 45N / 30s | Ez dago solterik edo kalte ikusgarririk |
| Bibrazio Erresistentzia | 5–200 Hz, 1 g, 98 m/s² | Ez dago kanpoko egituran kalte nabarmenik |
| Soldatzeko beroarekiko erresistentzia | Berunezko terminalak 350±5 ℃-ko soldaduran murgilduta 3s | ΔR ≤ ±(1%R + 0.05Ω); kanpoko kalterik ikusten ez da, markak garbi geratzen dira |
| Soldagarritasuna | Terminals immersed in 235±5℃ solder for 5s | Soldadura estaldura terminalaren gainazalean ≥95% |
| Konparazio irizpideak | Erresistentzia korrugatua | Karbono Film Konbentzionala / Metal Film Erresistentzia |
| Potentzia manipulazioa | Potentzia handiko aplikazioetarako diseinatua, 50W–10kW; 10 × potentzia nominala jasaten du iraupen laburreko gainkargak egiteko | Normalean 0,1-20W; gainkarga baldintzetan erraz kaltetzen da |
| Tenperaturaren erresistentzia eta zerbitzu-bizitza | 350 °C arteko tenperaturak jasaten ditu; zerbitzu-bizitza ziklikoak 9.000 ordu gainditzen ditu | Beroarekiko erresistentzia txikiagoa; Film erresistenteak zahartu eta zuritu ohi du tenperatura altu luzeetan |
| Egungo Edukiera | Egokia korronte handiko aplikazioetarako, motorraren balaztatzeetarako, deskarga birsortzaileetarako eta karga isurtzeko | Batez ere korronte baxuko PCB seinale-zirkuituetarako diseinatua |
| Induktantzia Ezaugarriak | Eredu estandarrak induktantzia handiagoa dute; ez-indukziozko bertsio korrugatuak eskuragarri daude | Bobinarik gabeko diseinua oso induktantzia baxuarekin, maiztasun handiko potentzia baxuko zirkuituetarako egokia |
| Ingurumenaren Iraunkortasuna | Zeramikazko nukleoak altzairu herdoilgaitzezko terminalekin bibrazio eta kolpeen erresistentzia bikaina eskaintzen du | Film mehe-egiturak atxikimendu ahulagoa du eta bibrazioek eragindako hutsegiteak jasan ditzakete |
| Kostu-eraginkortasuna | Oso errentagarria potentzia handiko aplikazioetarako; kostu handiagoa potentzia baxuko balorazioetarako | Potentzia baxuko aplikazioetarako kostu baxua; garestia eta ez hain praktikoa potentzia handiko eskakizunetarako |
Q1: Nola hautatzen dut potentzia egokia duen erresistentzia?
A: Aukeratu erresistentzia bat zirkuituko benetako potentzia-kontsumoa 1,5 eta 2 aldiz handiagoa duena. Gainera, kontuan hartu potentzia gutxitzea giro-tenperatura dela eta; potentzia-kalifikazio handiagoa behar da tenperatura altuko inguruneetarako.
Q2: Normala al da erresistentzia gainazaleko tenperatura oso altua izatea?
A: DUFEW Corrugated Erresistentziek energia elektrikoa bero bihurtzen dute funtzionamenduan zehar, beraz, gainazaleko tenperatura altua normala da. Ziurtatu instalazioaren kokapena ondo aireztatuta dagoela eta material sukoirik gabe. Tenperatura anormalki altua bada, egiaztatu gainkarga edo potentzia gutxien dagoen aukeraketa.
Q3: Zein da erresistentzietarako gomendatutako instalazio metodoa?
A: produktuak instalazio horizontala edo bertikala onartzen du; muntaketa horizontala hobesten da konbekzio naturalaren hoztea errazteko. Ziurtatu erresistentzia-gorputzaren inguruan nahikoa tartea (orokorrean gutxienez erresistentziaren diametroa) eta saihestu armairuaren hormetan edo beroa sortzen duten beste osagai batzuen aurka muntatzea. Hainbat erresistentzia elkarren ondoan instalatzen badira, haien arteko tartea gutxienez 50 mm-koa izan behar da.
4.G.: Zeintzuk dira CRR serierako erresistentzia-tolerantzia-mailak, eta nola aukeratzen dut?
A: DUFEW CRR serieak hiru tolerantzia-maila eskaintzen ditu: K klasea (±% 10), J klasea (±% 5) eta H klasea (±% 3). J klasea (±% 5) nahikoa da balazta industriala eta karga aplikazioetarako; zehaztasun-neurketa edo laginketa-zirkuituetarako, H klasea (±% 3) gomendatzen da zehaztasun handiagoa lortzeko.
