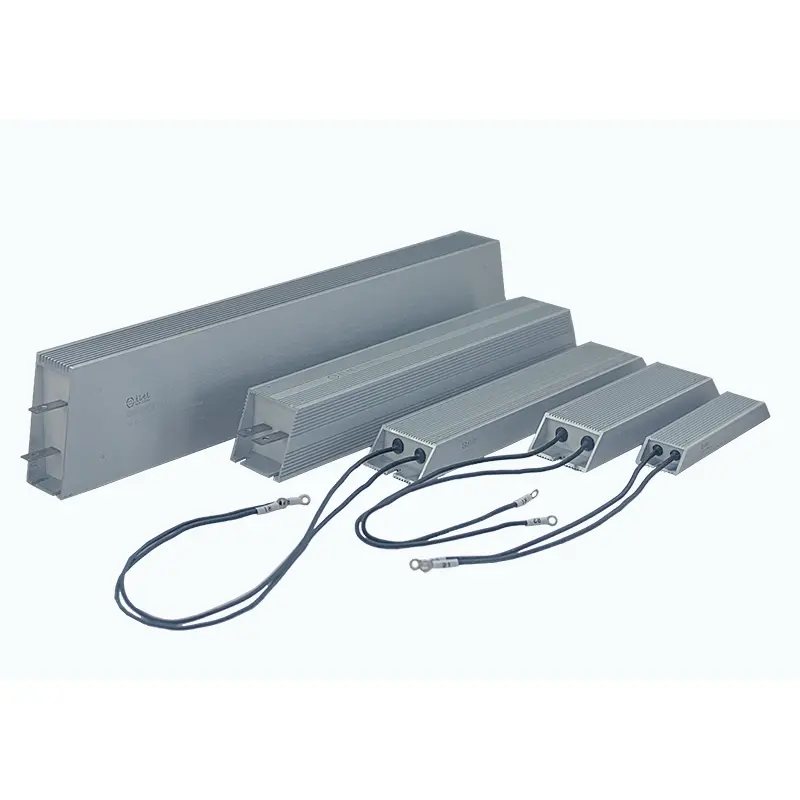

Ez-induktibozko aluminiozko estalitako erresistentzia

DUFEW ez-induktiboa den aluminiozko estalitako erresistentzia abiadura handiko kommutazio-zirkuituetarako, pultsu-potentzia-sistemetarako, inbertsore-aplikazioetarako eta doitasuneko ekipamendu elektronikoetarako bereziki diseinatuta dago, ohiko hari-bobinatutako erresistentziak parasito-efektuak jasan ditzaketen.

Korronte-aldaketa azkarrean erreaktantzia induktibo gehigarria sortzen duten potentzia-erresistentzia estandarrak ez bezala, DUFEW-k Ayrton-Perry bifilar harilkadura-egitura aurreratu bat hartzen du eremu magnetikoaren akoplamendua minimizatzeko eta induktantzia baxuko errendimendua lortzeko.

Korrontearen erantzuna hobetuz eta kommutazio-interferentziak murriztuz, erresistentzia honek potentzia osagai sentikorrak babesten laguntzen du, uhin-formaren egonkortasuna hobetzen eta maiztasun handiko sistema elektronikoen fidagarritasuna hobetzen laguntzen du.

50W-tik 6KW-ra eskuragarri, 0,01Ω-tik 120kΩ-ko erresistentzia-balioekin, DUFEW-k indukzio baxuko erresistentzia soluzio pertsonalizatuak eskaintzen ditu potentzia-elektronika fabrikatzaileentzat, inbertsore-hornitzaileentzat, automatizazio-enpresentzat eta ekipamendu industrialeko eraikitzaileentzat.

Abiadura Handiko Erantzun Elektrikorako diseinatua

Potentzia-elektronika modernoan, kommutazio-maiztasuna handitzen jarraitzen du osagaiak zarata elektrikoarekiko eta tentsio-aldaketekiko sentikorrak diren bitartean.

Ohiko erresistentzia batek nahi ez den induktantzia sar dezake korronteen trantsizio azkarrean, eta ondorioz:

- Tentsio gainditzea

- Korronte uhin-formaren distortsioa

- EMI interferentziak

- Erdieroaleen tentsioa

- Kontrol-sistemaren ezegonkortasuna

DUFEW ez-induktibozko aluminiozko estalitako erresistentzia errendimendu elektriko egonkorra mantentzeko garatu da, korronte aldakorreko baldintzetan.

Potentzia Derating Kurba

Oinarrizko Abantailak

Indukzio baxuko teknologia aurreratua

Ayrton-Perry Bifilar bihurritzearen printzipioa

Barne harilaren egitura da induktantzia baxuko erresistentziak ohiko harizko diseinuetatik bereizten dituen faktorea. DUFEW-k Ayrton-Perry bifilar harilkaduraren printzipioa hartzen du, kontrako noranzkoetan zauritutako bi erresistentzia-hari erabiliz korronte-fluxuan sortzen diren eremu magnetikoak murrizteko.

Bi harilkatuen eremu magnetikoak elkarri partzialki bertan behera uztea ahalbidetuz, egitura honek fluxu magnetiko garbia nabarmen murrizten du eta induktantzia parasitoa murrizten du, erantzun elektriko azkarragoa eta abiadura handiko kommutazio-aplikazioetan errendimendu hobetua ahalbidetuz.

Pultsu eta Switching aplikazioetarako optimizatua

Maiztasun handiko kommutazio-sistemek korronte-aldaketa azkarrak izaten dituzte sarritan, non induktantzia parasitoak nahi ez diren tentsio-puntak sor ditzaketen eta zirkuituaren egonkortasuna eragin dezake. DUFEW indukzio baxuko erresistentziak energia iragankorra modu eraginkorrean kudeatzeko, kommutazio-gailurrak kentzeko, uhin-formaren egonkortasuna hobetzeko eta osagai erdieroale sentikorretan estresa murrizteko diseinatuta daude.

Bereziki egokiak dira:

- IGBT inbertsore zirkuituak

- MOSFET kommutazio-sistemak

- PWM potentzia-bihurgailuak

- Maiztasun handiko karga elektronikoak

Aplikazioetara zuzendutako errendimendua

1. Inbertsore eta Motor Drive Babesa

Balazta-eragiketa birsortzaile edo dinamikoan, gehiegizko energia azkar deskargatu behar da sistemaren egonkortasuna mantentzeko. Induktantzia baxuko egiturak balazta-erantzuna hobetzen du, kommutazio-interferentziak murrizten ditu eta inbertsorearen potentzia-moduluak estres elektriko iragankortik babesten laguntzen du.

2. Elektrizitate-iturria Egonkortzea

Maiztasun handiko elikadura-hornidura-sistemetan, induktantzia parasitoak aldatze-uhinetan eta eraginkortasun orokorrean eragina izan dezake. DUFEW indukzio baxuko erresistentziak erantzun azkarreko ezaugarriak eskaintzen ditu, hala nola, snubber-zirkuituetarako, korronte-mugatzeko zirkuituetarako eta pultsu xurgatzeko zirkuituetarako.

3. Zehaztasun-neurketa eta probak

Saiakuntza-sistem elektronikoetarako, erresistentzia-osagaien erantzun-ezaugarriek zuzenean eragiten dute neurketaren zehaztasunean. Induktantzia baxuko diseinu optimizatuak pultsu erantzun zehatzagoa lortzen laguntzen du, seinalearen distortsioa murrizten eta probaren errepikakortasuna hobetzen laguntzen du.

Barne Eraikuntzaren Diseinua

Zehaztapen Teknikoak

Errendimenduen Konparaketa

Gomendatutako Aplikazioak

Neurrira fabrikatzeko gaitasuna

DUFEW-k erresistentzia ez-induktiboen garapen pertsonalizatua onartzen du aplikazioen eskakizunen arabera.

Pertsonalizazioa eskuragarri:

Ohiko galderak

Q1: Zergatik behar dira erresistentzia ez-induktiboak maiztasun handiko zirkuituetan?

Korronte-aldaketa azkarrek induktantzia parasitoa sor dezaketelako ohiko erresistentzietan, tentsio-puntak eta zarata elektrikoa eraginez. Erresistentzia ez-induktiboak efektu horiek minimizatzen dituzte eta zirkuituaren egonkortasuna hobetzen dute.

2.G.: Zer egiten du DUFEW erresistentzia ez-induktiboak aluminioz jantzitako erresistentzia estandarretik?

Desberdintasun nagusia barne harilkatzeko teknologia da. DUFEW-k Ayrton-Perry bifilar harilkatua erabiltzen du eremu magnetikoaren elkarrekintza murrizteko, eta erresistentzia estandarrak normalean norabide bakarreko harildura konbentzionala erabiltzen du.

3.G.: Erresistentzia ez-induktiboak egokiak al dira inbertsore aplikazioetarako?

Bai. Inbertsoreen balazta-zirkuituetan, pultsuak xurgatzeko zirkuituetan eta erantzun azkarra behar duten potentzia-sistema elektronikoetan erabiltzen dira.

4.G.: DUFEW-k pertsonalizatu al ditzake indukzio baxuko erresistentziak?

Bai. DUFEW-ek OEM pertsonalizazioa eskaintzen du erresistentzia-balioa, potentzia-balioa, dimentsio mekanikoak, terminalak eta indukzio baxuko eskakizunetarako.
