Erresistentziak, balazta-unitateak, erreaktoreak, potentzia-iragazkiak eta transformadoreak barne-zorro osoa eskaintzen dugu, aplikazio-eskakizun anitzak betetzeko pertsonalizazio aukera osoekin.

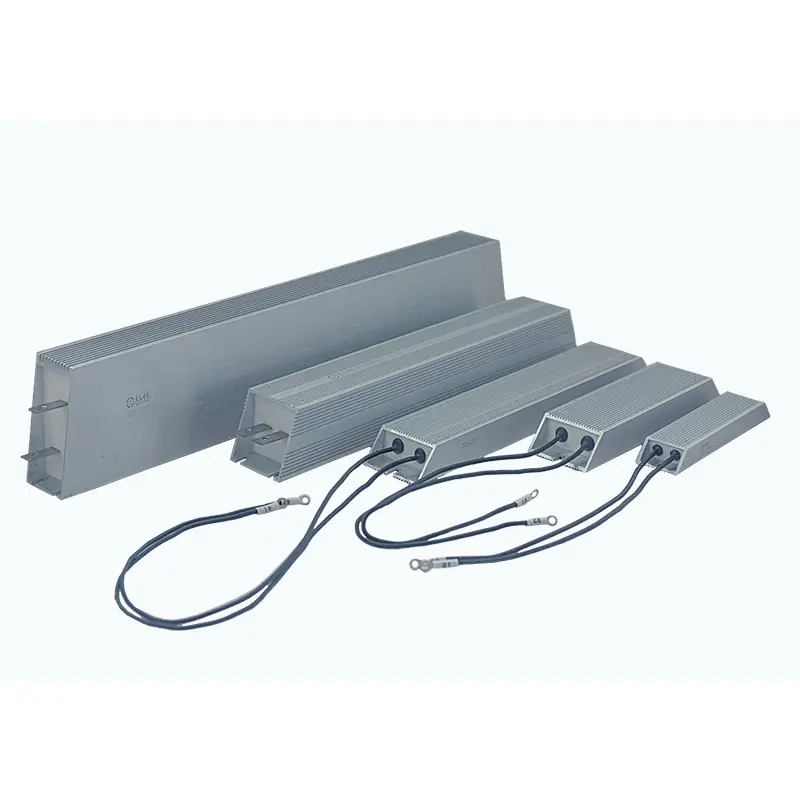

DUFEW Inverter Aluminium Clad Erresistentzia bereziki diseinatuta dago maiztasun aldakorreko unitateetarako (VFD) balazta-sistemetarako, serbo-unitateetarako eta energia birsortzaile fidagarria behar duten industria-motor kontrolatzeko aplikazioetarako.
Motorra desazelerazio, altxatze edo geldialdi azkarreko eragiketetan, motorrak energia birsortzailea sortzen du, inbertsore DC busera itzultzen dena. Energia hori ezin bada modu eraginkorrean kontsumitu, gehiegizko tentsioa pilatzeak inbertsorearen gaintentsio akatsak sor ditzake edo potentzia osagaiak kaltetu ditzake.
DUFEW inbertsoreen balazta-erresistentziek birsortutako energia elektrikoa bero-energia bihurtzen dute errendimendu handiko aluminioz estalitako erresistentzia-egitura baten bidez, inbertsorearen funtzionamendu egonkorra mantentzen eta sistemaren segurtasuna hobetzen laguntzen du.
Aluminiozko aleazio iraunkorreko karkasa, isolamendu handiko kapsulatze teknologia eta kudeaketa termikoaren diseinu optimizatuarekin, DUFEW-k balazta-erresistentzia irtenbide fidagarriak eskaintzen ditu mundu osoko automatizazio industrialeko fabrikatzaile, inbertsore hornitzaile eta ekipamendu-eraikitzaileentzat.
50W-6KW potentzia, 0,01Ω-120kΩ erresistentzia-balioetan eta zehaztapen pertsonalizagarriak inbertsoreen balazta-baldintza ezberdinekin bat egiteko.
Erabilera orokorreko erresistentziak ez bezala, balazta-erresistentzia inbertsoreak behar dira balazta-zikloetan iraupen laburreko potentzia handiko energia-pultsu errepikatuak jasateko.
DUFEW Inbertsore aluminiozko estalitako erresistentzia kudeatzeko diseinatuta dago:
- Bat-bateko energia birsortzailea askatzea
- Maiz azelerazio- eta dezelerazio-zikloak
- Denbora laburreko gainkarga-baldintzak
- Balaztatze dinamikoaren eskakizunak
Gehiegizko energia modu seguruan xahutuz, laguntzen du:
- DC busaren gaintentsioa saihestea
- Inbertsore moduluak babestea
- Balaztaketaren erantzuna hobetzea
- Ekipoen fidagarritasuna areagotzea
| Ezaugarri | Onura |
|---|---|
| VFD balaztatzeko aplikazioetarako diseinatua | Maiztasun aldakorreko unitatearen energia xahutzeko eskakizunekin bat dator |
| Pultsu energia xurgatzeko gaitasun handia | Behin eta berriz balaztatze- eta birsorkuntza-zikloak maneiatzen ditu |
| Aluminio aleaziozko beroa xahutzeko etxebizitza | Beroa azkar transferitzen du funtzionamenduan zehar |
| Guztiz itxitako egitura kapsulatua | Hautsaren, hezetasunaren eta bibrazioen aurka babesten du |
| Muntatzeko zuloen diseinu estandarra | Instalazio eta ordezkapen erraza |
| Terminal aukera anitz | Kablearen eskakizun desberdinak onartzen ditu |
| Erresistentzia eta potentzia aukera pertsonalizatuak | Inbertsoreen zehaztapenekin bat dator |
Erresistentzia-elementua tenperatura altuko material isolatzaileekin eraikita dago eta nikel-kromo (Ni-Cr) edo kobre-nikel (Cu-Ni) aleaziozko erresistentzia-hariarekin zaurituta dago. Mika isolamenduaren isolamenduaren ondoren, muntaia suaren aurkako konposatu termikoz betetzen da eta aluminiozko aleazioko etxebizitza baten barruan zigilatzen da.
Egitura integratu honek indar mekanikoa, bibrazioen erresistentzia, bero transferentziaren eraginkortasuna eta epe luzerako funtzionamendu fidagarritasuna hobetzen ditu balazta industrialaren aplikazioetan.
Barne egiturak kuartzozko betegarria erabiltzen du lotura-konposatu bereziekin konbinatuta eroankortasun termikoa hobetzeko. Aire-isolamendu tradizionalarekin alderatuta, diseinu honek beroa modu eraginkorragoan transferitzen du erresistentzia elementutik aluminiozko karkasetara.
Beroa xahutzeko kanpoko zirrikituekin batera, diseinu termikoak balazta-errendimendu egonkorra mantentzen laguntzen du, tenperatura oreka hobetzen eta zerbitzu-bizitza luzatzen laguntzen du behin eta berriz karga-baldintzetan.
DUFEW-k konexio-aukera desberdinak onartzen ditu, besteak beste, altzairu herdoilgaitzezko terminalak eta tenperatura altuko berunezko hariak, hainbat instalazio-baldintza betetzeko. Muntatze-zulo integratuek inbertsore-armairuen eta industria-kontrol-sistemen barruan instalazioa errazten dute.
Erresistentzia egokia hautatzeak inbertsorearen parametroak, balazta-baldintzak eta instalazio-ingurunea kontuan hartu behar ditu.
| Hautaketa Faktorea | Kontuan hartzea |
|---|---|
| Erresistentzia Balioa | Inbertsorearen fabrikatzaileak balaztatzeko erresistentzia-tartearekin bat etorri behar du |
| Potentzia Balorazioa | Balazta-maiztasunaren eta behar den energia xurgatzeko ahalmenaren arabera aukeratzen da |
| Motor Potentzia | Motor-ahalmen handiagoak, oro har, balaztatze-gaitasun handiagoa eskatzen du |
| Betebehar Zikloa | Maiz balaztatze-eragiketak ahalmen termiko handiagoa eskatzen du |
| Instalazio-ingurunea | Aireztapen-baldintzak eta armairuaren hozte-diseinua ebaluatu behar dira |
Erresistentzia oker hautatzeak balazta-korronte handiegia, balazta-momentu nahikoa eza, gainberotzea edo inbertsorearen babes-alarmak eragin ditzake. DUFEW-k erresistentzia-balio egokiak hautatzea gomendatzen du inbertsorearen zehaztapenetan eta benetako funtzionamendu-baldintzetan oinarrituta.
| Aplikazioa | Funtzioa |
|---|---|
| Maiztasun Aldakorreko unitateak (VFD) | Energia birsortzailea xurgatzen du motorraren balaztatzean |
| Servo Drive Sistemak | Servomotor desazelerazio-energia maneiatzen du |
| Igogailuak | Jaitsieran eta balaztatzean sortutako energia kontrolatzen du |
| Garabiak eta igotzeko ekipoak | Maiz abiarazteko eta gelditzeko funtzionamendua onartzen du |
| Automatizazio Industrialeko Ekipoak | Balaztatze dinamikoaren babesa eskaintzen du |
| Karga Elektronikoa Proba | Potentzia handiko karga erresistente gisa jokatzen du |
| Energia Berriztagarrien Ekipamendua | Energia deskargatzeko eta babesteko zirkuituak |
| Parametroa | Zehaztapena |
|---|---|
| Produktu Mota | Inbertsore Aluminiozko Estaldura Erresistentzia |
| Aplikazioa | Balaztatze dinamikoa / Energia birsortzailea xahutzea |
| Potentzia sorta | 50W -- 6KW |
| Erresistentzia sorta | 0.01Ω -- 120kΩ |
| Funtzionamendu-tentsioa | ≤1200V |
| Erresistentzia-tolerantzia | ±% 3, ±% 5, ±% 10 |
| Erresistentzia Hariaren Materiala | Nickel-Kromo / Kobre-Nikel Aleazioa |
| Etxebizitza Materiala | Aluminiozko aleazioa |
| Isolamendu materiala | Tenperatura altuko suaren iragazpena konposatua |
| Tenperatura-koefizientea | ≤300 ppm/℃ |
| Babes-maila | IP00 |
| Sugarraren balorazioa | UL94V-2 |
| Estandarra | GB-5792 |
| Proba-elementua | Proba Baldintza | Errendimendua |
|---|---|---|
| Indar dielektrikoa | 2500 VAC / 50 Hz / 60 s | Ihes-korrontea ≤10mA |
| Isolamendu Erresistentzia | 1000VDC | ≥100MΩ |
| Gainkarga laburra | 10 aldiz potentzia nominala /5s | Ez dago kalte ikusgarririk |
| Epe luzeko karga-bizitza | Deskarga ziklikoko eragiketa | > 9000 ordu |
| Hezetasun Erresistentzia | 40 ℃ ± 2 ℃ /% 90 -% 95 RH / 100 h | ΔR≤±(1%R+0.05Ω) |
| Tenperatura Txirrindularitza | -55 ℃ eta 155 ℃ arteko zikloak | Errendimendu egonkorra |
| Bero Erresistentzia | 350 ℃ / 2h | Ez dago kalte nabaririk |
| Sugar proba | Potentzia nominala 10 aldiz | Errekuntzarik ez |
| Konparaketa | DUFEW Inbertsore Aluminioz estalitako erresistentzia | Potentzia-erresistentzia orokorra |
|---|---|---|
| Aplikazioaren helburua | Balaztatze energia birsortzeko diseinatua | Karga-aplikazio arruntetarako diseinatua |
| Energia maneiatzea | Denbora laburrean energia handiko pultsuak onartzen ditu | Batez ere karga egonkorretarako egokia |
| Motor-kontrolaren bateragarritasuna | VFD eta servo balazta-sistemekin bat egiten du | Ez dago inbertsorearen diseinu espezifikorik |
| Gaintentsioaren babesa | DC busaren gaintentsio akatsak saihesten laguntzen du | Babes-gaitasun mugatua |
| Diseinu Termikoa | Balazta-ziklo errepikatuetarako optimizatua | Gehiegi berotu daiteke maiz pultsuetan |
| Instalazioa | Kontrol-armairua integratzeko diseinatua | Erabilera orokorreko instalazioa |
Instalatu aurretik, egiaztatu inbertsorearen eredua, gomendatutako erresistentzia-tartea, balaztatzeko behar den potentzia eta lan-zikloa, erresistentzia sistemaren eskakizunekin bat datorrela ziurtatzeko.
Instalatu aurretik, egiaztatu aluminiozko karkasa, terminalak, kapsulazio-egoera eta muntaketa-egitura, erresistentzia kalterik gabe dagoela eta funtzionatzeko prest dagoela egiaztatzeko.
Balazta funtzionamendu fidagarria lortzeko, beroa behar bezala xahutzea ezinbestekoa da. Instalazio bertikala gomendatzen da aire-fluxua hobetzeko, erresistentzien artean tarte nahikoa mantendu behar den bitartean. Armairu itxietarako, behartutako aireztapen gehigarria beharrezkoa izan daiteke funtzionamendu-baldintzen arabera.
Erabili beroarekiko erresistenteak diren kableak, ziurtatu terminal-konexio seguruak eta mantendu inbertsorearen eta erresistentziaren arteko kableatuaren distantzia ahalik eta laburrena konexioaren fidagarritasuna hobetzeko.
Instalatu ondoren, egiaztatu erresistentzia-balioa, kontrolatu gainazaleko tenperatura funtzionamenduan zehar eta egiaztatu balazta-errendimendua sistemak behar bezala funtzionatzen duela ziurtatzeko.
DUFEW-k inbertsoreen balazta-erresistentzia soluzio pertsonalizatuak onartzen ditu, besteak beste:
| Elementu pertsonalizatua | Eskuragarri dauden aukerak |
|---|---|
| Erresistentzia Balioa | Inbertsoreen eskakizunekin bat datorren erresistentzia pertsonalizatua |
| Potentzia Balorazioa | 50W-6KW |
| Etxebizitza Tamaina | Neurri pertsonalizatuak |
| Terminal mota | Aldo herdoilgaitzezko terminalak / berunezko hariak |
| Babes-osagaiak | Aukerako babes termikoa |
| Aplikazioen Diseinua | Balazta-baldintzen arabera pertsonalizatua |
Aluminiozko erresistentzia inbertsore batek motorraren balaztatzean sortutako energia birsortzailea xurgatzen du eta bero-energia bihurtzen du, DC busaren gaintentsioa saihestuz eta inbertsore sistema babestuz.
Erresistentzia-balioak inbertsorearen fabrikatzaileak gomendatutako tartea jarraitu behar du. Baxuegia den balio batek gehiegizko korrontea eragin dezake, eta balio handiegia den bitartean balazta-errendimendua murrizten du.
Bai. DUFEW inbertsoreen balazta-erresistentzia egokiak dira serbo-sistemetarako, batez ere dezelerazio azkarra eta balaztatze-ziklo errepikatuak behar dituzten aplikazioetarako.
Bai. DUFEW-k etengailu termikoak edo tenperatura babesteko osagaiak gehitzea onartzen du segurtasun-kontrol gehigarria behar duten aplikazioetarako.
