Erresistentziak, balazta-unitateak, erreaktoreak, potentzia-iragazkiak eta transformadoreak barne-zorro osoa eskaintzen dugu, aplikazio-eskakizun anitzak betetzeko pertsonalizazio aukera osoekin.

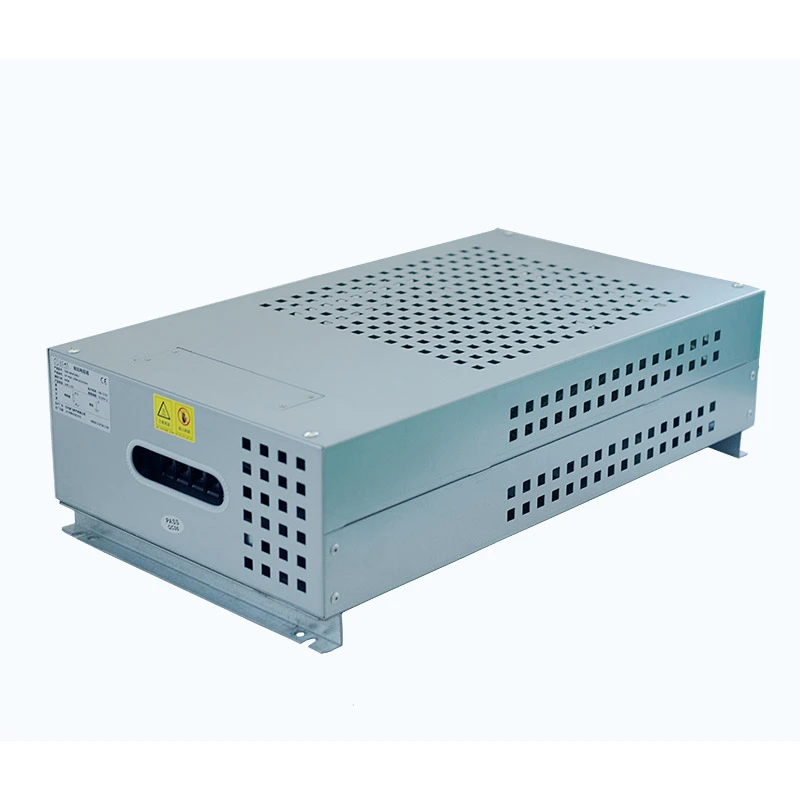

DUFEW Corrugated Resistor Box potentzia handiko erresistentzia multzoa da, serieko eta paraleloko konexio metodoen bidez erresistentzia korrugatu ugari integratzen dituena eta itxitura profesional baten barruan finkatzen dituena. Bereziki garatu da erresistentzia indibidualen potentzia-muga gainditzeko eta potentzia handiko sistema elektrikoetarako energia xurgatzeko errendimendu egonkorra emateko.
Erresistentzia kutxak 30KW-ko potentzia maximoa onartzen du, 0,01Ω-tik 1KΩ arteko erresistentzia-balioak eta % ± 3, ± 5 eta ± 10eko erresistentzia-zehaztasun-aukerak. Barne-egiturak korronte handiko terminal blokea eta tenperatura babesteko etengailua ditu, eta itxituraren babes-maila aplikazio-baldintza desberdinen arabera pertsonaliza daiteke.
Txinan eskarmentu handiko fabrikatzaile eta hornitzaile gisa, DUFEW balazta-sistemetarako, maiztasun aldakorreko unitateetarako, automatizazio industrialeko ekipoetarako, igogailuetarako, garabietarako, ijezketarako eta energiaren xahutze eraginkorra behar duten beste aplikazioetarako soluzio pertsonalizatuak eskaintzen ditu.
Erresistentzia Korrugatuaren Kutxaren barne egitura zirkuitu serie eta paraleloen bidez antolatutako erresistentzia korrugatu ugariz osatuta dago eta bereziki diseinatutako itxitura baten barruan modu seguruan muntatuta. Konfigurazio modular honek potentzia-ahalmena hobetzen du, errendimendu elektriko egonkorra eta mantentze erosoa mantenduz.
Itxitura aluminio-zink estalitako altzairuzko xaflaz fabrikatuta dago, eta horrek korrosioarekiko erresistentzia, erresistentzia mekanikoa eta beroa xahutzeko gaitasun bikaina eskaintzen ditu. Aireztapen-egitura integratuak aire-fluxua optimizatzen laguntzen du eta etengabeko funtzionamenduan tenperatura egonkorra mantentzen laguntzen du.
Erresistentzia kutxa barruan korronte handiko terminal bloke bat instalatzen da kanpoko konexio elektrikoak errazteko. Tenperatura babesteko etengailu integratuak zirkuitua automatikoki deskonektatzen du barneko tenperaturak aurrez ezarritako segurtasun-muga gainditzen duenean, berotze-kalteak saihestuz.
Bezeroen eskakizunen arabera, DUFEW aukerako hozte haizagailuak, erresistentzia talde independentearen kontrola eta babes maila pertsonalizatuak eskain ditzake. Produktua GB-5792 estandarraren arabera diseinatuta dago eta ingurune industrial zorrotzetarako egokia da.
Adibidea: CRB 10KW 13.6R J
| Kodea | Deskribapena |
|---|---|
| CRB | Erresistentzia kutxa korrugatua / Balaztatzeko erresistentzia kutxa |
| 10KW | Potentzia nominala |
| 13.6R | Erresistentzia baloratua |
| J | Erresistentzia-tolerantzia (K=%10, J=5%, H=3% |
| Parametroa | Zehaztapena |
|---|---|
| Potentzia sorta | 1KW-30KW |
| Laneko Tentsioa | ≤1200V |
| Erresistentzia sorta | 0,01Ω---1KΩ |
| Erresistentzia-tolerantzia | ±3/±5/±10 |
| Babes-maila | IP20/IP23 |
| Tenperatura-koefizientea | ≤300 ppm/℃ |
| Suaren iragazkorra kalifikazioa | UL 94V-2 |
| Estandarra betetzea | GB-5792 |
DUFEW-k erresistentzia korrugatudun kutxa pertsonalizatuak eskaintzen ditu, industria-baldintza desberdinetan oinarrituta. Bezeroek potentzia-balioak, erresistentzia-balioak, hozte-metodoak, babes-mailak eta barne-zirkuituen konfigurazioak hauta ditzakete beren sistemaren eskakizunen arabera.
Diseinu modularrari esker, erresistentzia-unitate anitz konbina daitezke potentzia-maila ezberdinetan, produktua balazta-energia handiko aplikazioetarako, maiz azelerazio eta dezeleraziorako eta etengabeko funtzionamendurako egokia da.
Pertsonalizazio aukerak honako hauek dira:
- Pertsonalizatutako potentzia nominala
- Pertsonalizatutako erresistentzia-balioa
- Talde anitzeko erresistentzia zirkuituaren diseinua
- Hozteko haizagailu gehigarria instalatzea
- Pertsonalizatutako itxituraren egitura
- OEM ekoizpena bezeroen marrazkien arabera
Korrugatutako Erresistentzia Kutxak motorraren dezelerazioan sortutako energia birsortzailea xurgatzen du eta DC busaren gaintentsio-matxurak saihesten laguntzen du.
Garabietan, igogailuetan eta materialak manipulatzeko sistemetan maiz balaztatze-eragiketetarako diseinatua.
Balazta-errendimendu egonkorra eskaintzen du potentzia handiko motorretan etengabeko karga-baldintzetan.
Maiz azelerazioa, dezelerazioa eta energia-kontsumoa kontrolatzea eskatzen duten igogailu-sistemetarako egokia.
Potentzia handiko karga osagai fidagarri gisa erabiltzen da proba elektrikoetarako eta energia xahutzeko aplikazioetarako.
DUFEW Corrugated Resistor Box-ek barne-erresistentzia-egitura modularra hartzen du. Erresistentzia-elementu anitz talde independenteetan banatzen dira eta zirkuitu bereizien bidez konektatzen dira, mantentze-lanak errazteko eta ordezko kostuak murrizteko.
Erresistentzia talde bakar batek huts egiten duenean, teknikariek kaltetutako modulua ordezkatu behar dute erresistentzia kutxa osoa ordezkatu beharrean. Diseinu honek ekipamenduaren erabilgarritasuna nabarmen hobetzen du eta epe luzerako mantentze-gastuak murrizten ditu.
Barne erresistentzia elementuak zirkuitu bereizietan banatzen dira. Kaltetutako sekzio bakar bat modu independentean ordezkatu daiteke beste erresistentzia taldeen funtzionamenduari eragin gabe.
Aurrealdean muntatutako korronte handiko terminal blokeak kableatu zentralizatua eta antolatua eskaintzen du. Elektrizitate-kable handiak erraz konektatu eta deskonekta daitezke instalazioan, ikuskapenean eta mantentze-lanetan.
Tenperatura babesteko etengailu estandarrak automatikoki deskonektatzen du zirkuitua tenperatura-baldintza anormalak gertatzen direnean, arretarik gabeko funtzionamenduan gainberotzeak eragindako erresistentzia kalteak saihestuz.
DUFEW Corrugated Resistor Boxa maiz balaztatzea, energia handia xurgatzea eta etengabeko funtzionamendu luzea behar duten ekipo astunetarako bereziki diseinatuta dago.
Egokia da industria-aplikazioetarako, hala nola ijezketa-errotak, portuko garabiak eta pisu handiko igogailuak, non balazta-erresistentziak energia-deskarga-ziklo errepikatuak jasan behar dituzten.
Energia-feedback baldintza maiz dituzten ekipoetarako egokia da, ijezketa errotak, portuko makineria eta karga astuneko igogailuak barne. Zerbitzu-bizitza ziklikoak 9000 ordu baino gehiago izan ditzake zehaztutako funtzionamendu-baldintzetan.
Potentzia handiko aplikazioetarako edo tenperatura altuko inguruneetarako, hozte haizagailuak instala daitezke beroa xahutzeko eraginkortasuna hobetzeko eta funtzionamendu egonkorra mantentzeko.
Itxituraren dimentsio uniformeek erresistentzia-kutxa anitz paraleloan instalatzea ahalbidetzen dute, diseinu-soluzio txukuna eskainiz proba-sistema handietarako eta kontrol elektrikoko ekipo osoetarako.
Erresistentzia-elementua egitura korrugatu batean osatutako constantan edo nikel-kromo aleazio-zerrendetatik fabrikatzen da. Diseinu honek induktantzia parasitoa murrizten du eta erantzunaren errendimendua hobetzen du, maiztasun handiko pultsuen balaztatzerako eta aplikazio industrial zorrotzetarako egokia da.
Banda korrugatuaren azalera handitzeak beroa xahutzeko eraginkortasuna hobetzen du, ≤300 ppm/℃-ko tenperatura-koefizientea mantentzen duen bitartean, funtzionamenduan zehar erresistentzia egonkorra izateko.
Funtsezko abantailak honako hauek dira: induktantzia baxuko ezaugarriak, egonkortasun termiko bikaina, beroaren xahupen eraginkorra eta errendimendu fidagarria maiz pultsu kargatzeko baldintzetan.
Itxitura aluminio-zink estalitako altzairu xaflaz eraikita dago, eta industria-inguruneetarako korrosioarekiko erresistentzia eta oxidazio babes handia eskaintzen du. Zehaztasun-tolesteak, soldadura-prozesuek eta aireztapen kanal optimizatuek egitura-indarra eta aire-fluxuaren eraginkortasuna hobetzen dituzte.
Funtsezko abantailak hauek dira: korrosioarekiko erresistentzia, iraunkortasun mekanikoa, kudeaketa termiko hobetua eta lan baldintza zorrotzetara moldagarritasuna.
Tenperatura handiko zeramikazko edo mika euskarriak erabiltzen dira erresistentzia korrugatuen elementuak bermatzeko, berogailuaren osagaien eta itxituraren artean isolamendu elektrikoa eskaintzen duten bitartean. Isolamendu-egiturak errendimendu fidagarria mantentzen du baldintza termikoetan 350 ℃ arte.
Abantaila nagusiak honako hauek dira: tenperatura altuko erresistentzia, isolamendu elektriko egonkorra, segurtasun hobetua eta zerbitzu-bizitza luzea tentsio termiko etengabean.
Erresistentzia kutxak korronte handiko kobrezko busbar terminal egitura bat hartzen du potentzia handiko aplikazioetan konexio fidagarria izateko diseinatua. Zirkuitu anitzeko kableatuaren diseinuak kableen konexioak antolatzen laguntzen du, bero-sorkuntza murrizten eta egonkortasun elektrikoa hobetzen laguntzen du.
Abantaila nagusiak korronte garraiatzeko gaitasun handia, instalazio erosoa, konexio elektriko egonkorra eta potentzia sistema handietarako egokitasuna dira.
Aukerako konfigurazioek tenperatura babesteko etengailuak eta hozte haizagailu axialak dira. Tenperatura-etengailuak segurtasun gehigarria ematen du zirkuitua deskonektatuz tenperatura-baldintza anormalak gertatzen direnean, eta behartutako airearen hozteak tenperatura-igoera murrizten laguntzen du eta instalazio itxietan etengabeko funtzionamendu-gaitasuna hobetzen laguntzen du.
| Errendimendu elektrikoa | Proba-baldintzak | Errendimendua |
|---|---|---|
| Indar dielektrikoa | 2500VAC/50Hz/60S | Ihes-korrontea ≤10mA |
| Isolamendu Erresistentzia | 1000VDC | Isolamendu-erresistentzia ≥100MΩ |
| Denbora laburreko gainkarga | 5S-rako 10 aldiz baloratutako potentzia | Ez dago kalte ikusgarririk |
| Epe luzeko karga-bizitza | Eragiketa ziklikoa (Deskarga 10S, Tartea 90S) | 9000h baino gehiago |
| Egoera egonkorreko bero hezea | 40℃±2/90%-95%RH/100h | △R≤±（1%R+0.05Ω） |
| Tenperatura aldaketa azkarra | -55 ℃, 55 ℃, 155 ℃ bakoitza 15 minutuz, 5 ziklo | △R≤±（2%R+0.05Ω） |
| Bero Erresistentzia | 350℃/2h | Kolore edo kalte nabarmenik ez |
| Tenperatura-koefizientea | Karga-erresistentzia nominalaren eta erresistentzia estatikoaren arteko konparaketa | 300 ppm/℃ baino gutxiago |
| Suaren Erresistentzia | 10 aldiz potentzia nominala 5 minutuz | Distira gorria baina surik ez |
| Errendimendu Mekanikoa | Proba-baldintzak | Errendimendua |
|---|---|---|
| Terminal Indarra | 45N/30S | Ez dago solterik edo kalte ikusgarririk |
| Bibrazio Erresistentzia | 5-200Hz, 1g, 98m/S² | Ez dago egiturazko kalte nabarmenik |
| Soldadura Bero Erresistentzia | Berunezko terminala 350±5 ℃-ko soldaduran murgilduta 3S-rako | △R≤±（1%R+0.05Ω） Ez dago kanpoko kalterik ikusten, marka garbia |
| Soldagarritasuna | Terminala 235±5 ℃ 5S-rako soldadura batean murgilduta | Soldadura estaldura terminalaren gainazalean ≥95% |
Balazta-erresistentzia irtenbide egokia hautatzea garrantzitsua da sistemaren egonkortasuna, segurtasuna eta mantentze-eraginkortasuna hobetzeko. Aluminiozko erresistentzia indibidualekin, erresistentzia tubularrekin edo erresistentzia-elementu autonomoekin alderatuta, DUFEW-k diseinu integratuagoa eskaintzen du, babes hobetuarekin, kudeaketa termikoan eta industria-energia aplikazioetarako instalazio errazagoarekin.
| Konparazio Dimentsioa | Erresistentzia kaxa korrugatua | Tradizionala Aluminiozko Etxebizitza Bakarra / Tubularra / Erresistentzia independentea |
|---|---|---|
| Potentzia maneiatzeko gaitasuna | Erresistentzia-elementu korrugatu ugari konbina daitezke serieko eta paraleloko zirkuituen bidez, itxitura bakar batek 30KW-ko potentzia-ahalmena lortzeko aukera emanez, babes bateratua eta konexioen kudeaketa eskainiz. | Erresistentzia indibidualek potentzia-gaitasun mugatua izan ohi dute. Unitate anitzek konbinazio, kableatu eta babes egitura osagarriak behar dituzte, instalazioaren konplexutasuna areagotuz. |
| Maiztasun handiko errendimendua | Aleazio korrugatudun banda-egiturak indukzio baxuko ezaugarriak eskaintzen ditu, tentsio-puntak, interferentzia elektromagnetikoak eta ezegonkortasuna murrizten laguntzen du maiztasun handiko balaztatze-eragiketetan. | Erresistentzia-egitura tradizionalek induktantzia parasito handiagoa sor dezakete, eta horrek errendimenduan eragina izan dezake aldaketa azkarreko edo pultsuen balazta-baldintzak dituzten aplikazioetan. |
| Babesa eta Segurtasuna | Metalezko itxitura integratuak barneko berogailu-elementuak hautsetik, hezetasunetik eta ustekabeko ukipenetatik babesten ditu. Babes kalifikazioak aplikazioaren eskakizunen arabera pertsonaliza daitezke. | Ageriko erresistentzia elementuek ingurumen-babes mugatua eskaintzen dute eta baliteke segurtasun-estalki edo babes-osagai osagarriak behar izatea. |
| Kudeaketa Termikoa | Barneko aire-fluxuaren egiturak eta erresistentziaren antolamendu optimizatuak beroaren banaketa hobetzen dute eta tokiko tenperatura-metaketa murrizten dute etengabeko funtzionamenduan. | Elkarrekin instalatutako erresistentzia independente anitzek aire-fluxuaren antolaketa eraginkorra falta izan dezakete, beroketa irregularra eta zahartze bizkortua izateko arriskua areagotuz. |
| Mantentze erosotasuna | Barne-egitura modularrak ikuskatzea eta ordezkatzea errazten du. Terminal integratuek eta tenperatura babesteko osagaiek mantentze-prozedurak errazten dituzte. | Erresistentzia-instalazio bereiziek normalean kableatu eta osagaien ordezkapen prozesu konplexuagoak behar dituzte babes eta monitorizazio zentralizaturik gabe. |
A: Irtenbide hau egokia da aplikazioak erresistentzia bakar batek eman dezakeena baino potentzia-ahalmen handiagoa, itxitura integratuaren babesa edo mantentze-lan erosoagoa eskatzen duenean. Maiztasun aldakorreko gidatzeko sistemetan, garabietan, igogailuetan, ijezketa-errotetan eta maiz balaztatze-eskakizunak dituzten beste ekipo industrial batzuetan aplikatzen da.
A: Tenperatura babesteko etengailu integratuak funtzionamendu-tenperatura etengabe kontrolatzen du. Tenperaturak aurrez ezarritako segurtasun-muga gainditzen duenean, babes-gailuak zirkuitua deskonektatzen du gainberotze-arriskuak murrizteko eta erresistentzia-sistema babesteko.
A: Bai. Potentzia handiko irteera, maiz balaztatze-zikloak edo aireztapen-baldintza mugatuak dituzten aplikazioetarako, hautazko hozte-haizegailu sistema bat instalatu daiteke beroaren xahupena hobetzeko eta funtzionamendu egonkorra mantentzeko.
A: Bai. Barne erresistentzia elementuak hainbat talde independentetan konfigura daitezke aplikazioaren eskakizunen arabera. Honek kargaren doikuntza malgua, akatsen isolamendu errazagoa eta sistemaren fidagarritasuna hobetzen du.
A: Konfigurazio estandarrak 1KW-tik 30KW-ra bitarteko potentzia onartzen dute. Potentzia-maila desberdinak behar dituzten aplikazioetarako, DUFEW-k soluzio pertsonalizatuak garatu ditzake funtzionamendu-baldintzetan eta zehaztapen teknikoetan oinarrituta.
A: Erresistentzia-balioak sistemaren eskakizunen arabera pertsonaliza daitezke. Aukera estandarrak ±% 3, ±% 5 eta ±% 10eko erresistentzia-tarte eta tolerantzia desberdinak dituzte, aplikazio elektrikoaren arabera.
A: Oso erabilia da industria-unitatearen eta energia kontrolatzeko aplikazioetan, maiztasun aldakorreko unitateetan, garabietan, portu-makinetan, igogailuetan, ijezketa-errotetan, automatizazio-ekipoetan eta proba elektrikoen sistemak barne. Batez ere egokia da balazta errepikatua, energia xahutzea eta errendimendu termiko egonkorra eskatzen duten aplikazioetarako.
A: Bai. DUFEW-k bezeroen eskakizunen arabera pertsonalizatutako diseinuak onartzen ditu, potentzia-balioa, erresistentzia-balioa, itxitura-egitura, babes-maila, hozte-metodoa eta barne-zirkuituaren konfigurazioa barne. Bezeroek aplikazioaren xehetasunak edo marrazki teknikoak eman ditzakete, eta DUFEW ingeniariek irtenbide egoki bat garatuko dute benetako funtzionamendu-baldintzetan oinarrituta.
